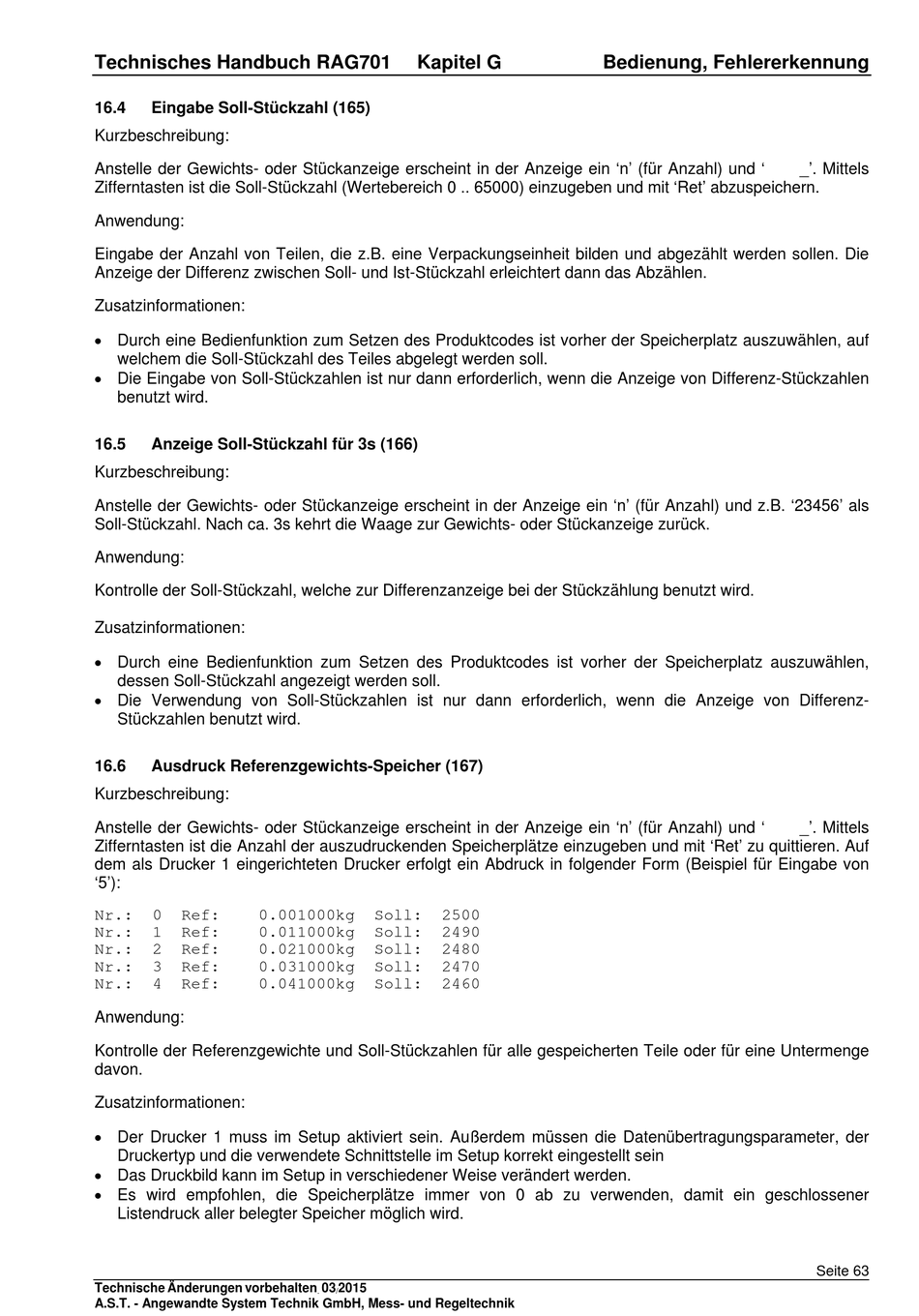

AST RAG 701 Technischer Handbuch Seite 212

Technisches Handbuch RAG701
16.4 Eingabe Soll-Stückzahl (165)
Kurzbeschreibung:
Anstelle der Gewichts- oder Stückanzeige erscheint in der Anzeige ein 'n' (für Anzahl) und '
Zifferntasten ist die Soll-Stückzahl (Wertebereich 0 .. 65000) einzugeben und mit 'Ret' abzuspeichern.
Anwendung:
Eingabe der Anzahl von Teilen, die z.B. eine Verpackungseinheit bilden und abgezählt werden sollen. Die
Anzeige der Differenz zwischen Soll- und Ist-Stückzahl erleichtert dann das Abzählen.
Zusatzinformationen:
 Durch eine Bedienfunktion zum Setzen des Produktcodes ist vorher der Speicherplatz auszuwählen, auf
welchem die Soll-Stückzahl des Teiles abgelegt werden soll.
 Die Eingabe von Soll-Stückzahlen ist nur dann erforderlich, wenn die Anzeige von Differenz-Stückzahlen
benutzt wird.
16.5 Anzeige Soll-Stückzahl für 3s (166)
Kurzbeschreibung:
Anstelle der Gewichts- oder Stückanzeige erscheint in der Anzeige ein 'n' (für Anzahl) und z.B. '23456' als
Soll-Stückzahl. Nach ca. 3s kehrt die Waage zur Gewichts- oder Stückanzeige zurück.
Anwendung:
Kontrolle der Soll-Stückzahl, welche zur Differenzanzeige bei der Stückzählung benutzt wird.
Zusatzinformationen:
 Durch eine Bedienfunktion zum Setzen des Produktcodes ist vorher der Speicherplatz auszuwählen,
dessen Soll-Stückzahl angezeigt werden soll.
 Die Verwendung von Soll-Stückzahlen ist nur dann erforderlich, wenn die Anzeige von Differenz-
Stückzahlen benutzt wird.
16.6 Ausdruck Referenzgewichts-Speicher (167)
Kurzbeschreibung:
Anstelle der Gewichts- oder Stückanzeige erscheint in der Anzeige ein 'n' (für Anzahl) und '
Zifferntasten ist die Anzahl der auszudruckenden Speicherplätze einzugeben und mit 'Ret' zu quittieren. Auf
dem als Drucker 1 eingerichteten Drucker erfolgt ein Abdruck in folgender Form (Beispiel für Eingabe von
'5'):
Nr.: 0 Ref: 0.001000kg
Nr.: 1 Ref: 0.011000kg
Nr.: 2 Ref: 0.021000kg
Nr.: 3 Ref: 0.031000kg
Nr.: 4 Ref: 0.041000kg
Anwendung:
Kontrolle der Referenzgewichte und Soll-Stückzahlen für alle gespeicherten Teile oder für eine Untermenge
davon.
Zusatzinformationen:
 Der Drucker 1 muss im Setup aktiviert sein. Außerdem müssen die Datenübertragungsparameter, der
Druckertyp und die verwendete Schnittstelle im Setup korrekt eingestellt sein
 Das Druckbild kann im Setup in verschiedener Weise verändert werden.
 Es wird empfohlen, die Speicherplätze immer von 0 ab zu verwenden, damit ein geschlossener
Listendruck aller belegter Speicher möglich wird.
Technische Änderungen vorbehalten
A.S.T. - Angewandte System Technik GmbH, Mess- und Regeltechnik
Kapitel G
Soll: 2500
Soll: 2490
Soll: 2480
Soll: 2470
Soll: 2460
03 2015
. /
Bedienung, Fehlererkennung
_'. Mittels
_'. Mittels
Seite 63
