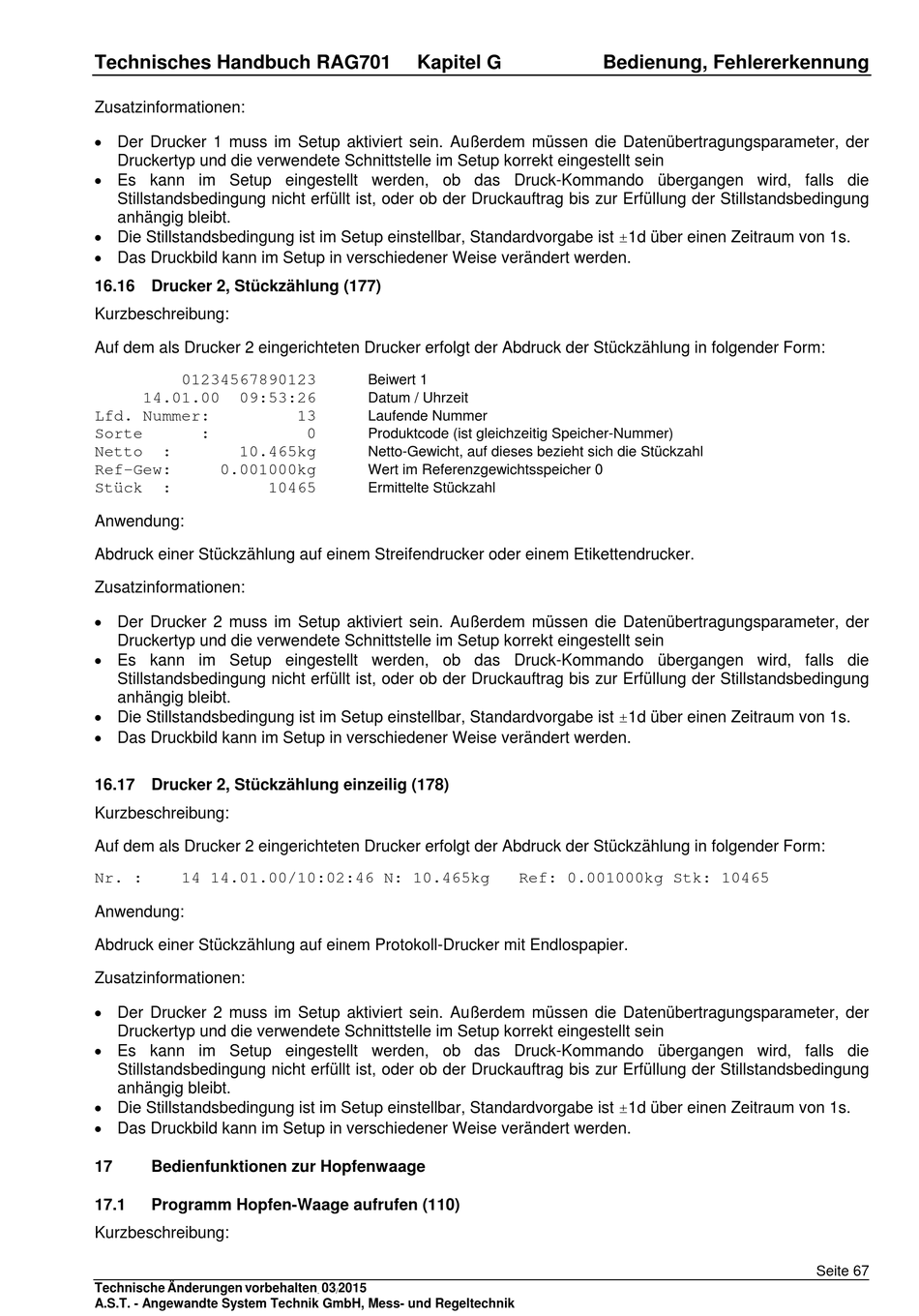

AST RAG 701 Technischer Handbuch Seite 216

Technisches Handbuch RAG701
Zusatzinformationen:
 Der Drucker 1 muss im Setup aktiviert sein. Außerdem müssen die Datenübertragungsparameter, der
Druckertyp und die verwendete Schnittstelle im Setup korrekt eingestellt sein
 Es kann im Setup eingestellt werden, ob das Druck-Kommando übergangen wird, falls die
Stillstandsbedingung nicht erfüllt ist, oder ob der Druckauftrag bis zur Erfüllung der Stillstandsbedingung
anhängig bleibt.
 Die Stillstandsbedingung ist im Setup einstellbar, Standardvorgabe ist ±1d über einen Zeitraum von 1s.
 Das Druckbild kann im Setup in verschiedener Weise verändert werden.
16.16 Drucker 2, Stückzählung (177)
Kurzbeschreibung:
Auf dem als Drucker 2 eingerichteten Drucker erfolgt der Abdruck der Stückzählung in folgender Form:
01234567890123
14.01.00 09:53:26
Lfd. Nummer:
Sorte :
Netto : 10.465kg
Ref-Gew: 0.001000kg
Stück :
Anwendung:
Abdruck einer Stückzählung auf einem Streifendrucker oder einem Etikettendrucker.
Zusatzinformationen:
 Der Drucker 2 muss im Setup aktiviert sein. Außerdem müssen die Datenübertragungsparameter, der
Druckertyp und die verwendete Schnittstelle im Setup korrekt eingestellt sein
 Es kann im Setup eingestellt werden, ob das Druck-Kommando übergangen wird, falls die
Stillstandsbedingung nicht erfüllt ist, oder ob der Druckauftrag bis zur Erfüllung der Stillstandsbedingung
anhängig bleibt.
 Die Stillstandsbedingung ist im Setup einstellbar, Standardvorgabe ist ±1d über einen Zeitraum von 1s.
 Das Druckbild kann im Setup in verschiedener Weise verändert werden.
16.17 Drucker 2, Stückzählung einzeilig (178)
Kurzbeschreibung:
Auf dem als Drucker 2 eingerichteten Drucker erfolgt der Abdruck der Stückzählung in folgender Form:
Nr. : 14 14.01.00/10:02:46 N: 10.465kg
Anwendung:
Abdruck einer Stückzählung auf einem Protokoll-Drucker mit Endlospapier.
Zusatzinformationen:
 Der Drucker 2 muss im Setup aktiviert sein. Außerdem müssen die Datenübertragungsparameter, der
Druckertyp und die verwendete Schnittstelle im Setup korrekt eingestellt sein
 Es kann im Setup eingestellt werden, ob das Druck-Kommando übergangen wird, falls die
Stillstandsbedingung nicht erfüllt ist, oder ob der Druckauftrag bis zur Erfüllung der Stillstandsbedingung
anhängig bleibt.
 Die Stillstandsbedingung ist im Setup einstellbar, Standardvorgabe ist ±1d über einen Zeitraum von 1s.
 Das Druckbild kann im Setup in verschiedener Weise verändert werden.
17 Bedienfunktionen zur Hopfenwaage
17.1 Programm Hopfen-Waage aufrufen (110)
Kurzbeschreibung:
Technische Änderungen vorbehalten
A.S.T. - Angewandte System Technik GmbH, Mess- und Regeltechnik
Kapitel G
Beiwert 1
Datum / Uhrzeit
13 Laufende Nummer
Produktcode (ist gleichzeitig Speicher-Nummer)
0
Netto-Gewicht, auf dieses bezieht sich die Stückzahl
Wert im Referenzgewichtsspeicher 0
10465 Ermittelte Stückzahl
03 2015
. /
Bedienung, Fehlererkennung
Ref: 0.001000kg Stk: 10465
Seite 67
