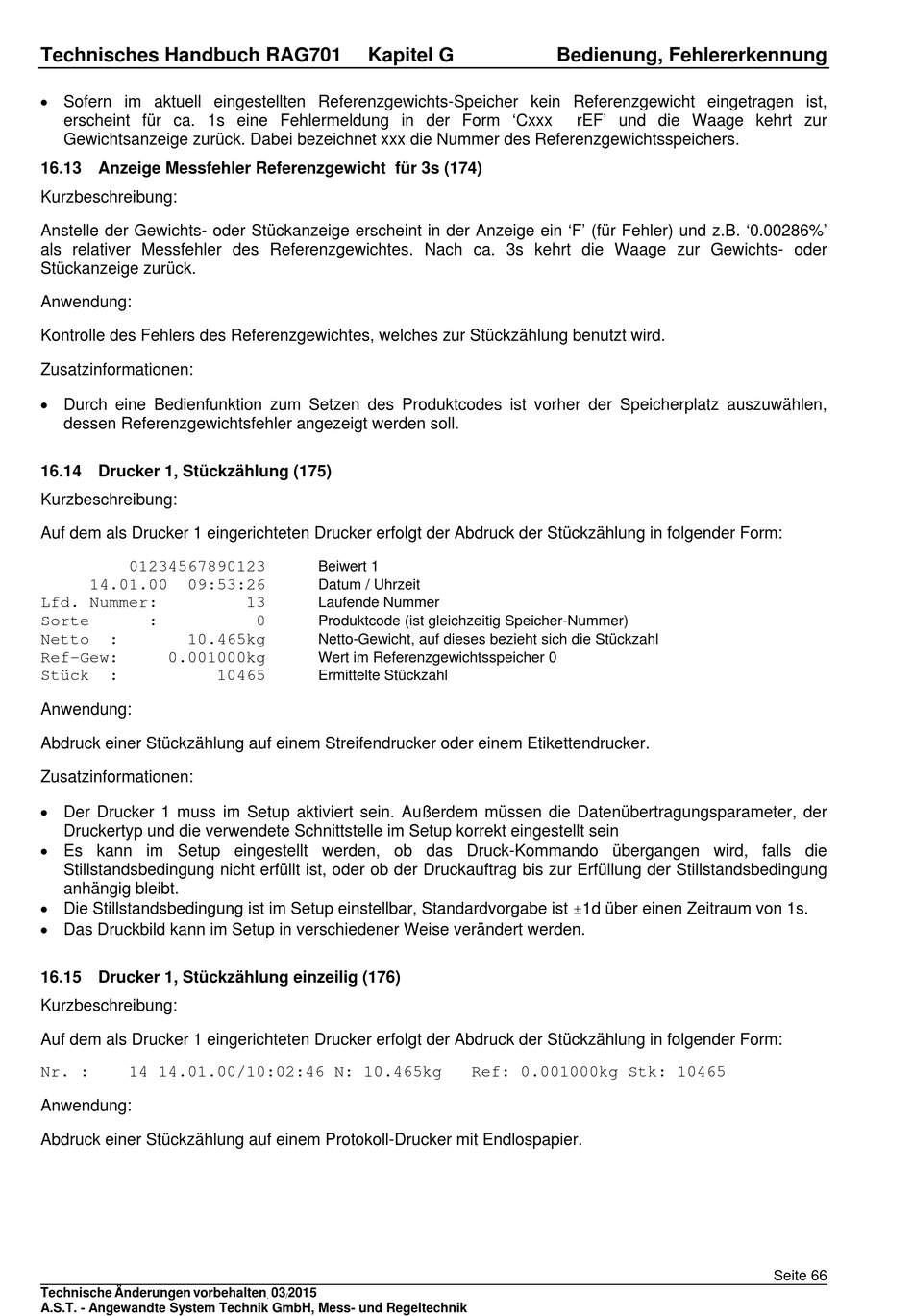

Technisches Handbuch RAG701
 Sofern im aktuell eingestellten Referenzgewichts-Speicher kein Referenzgewicht eingetragen ist,
erscheint für ca. 1s eine Fehlermeldung in der Form 'Cxxx
Gewichtsanzeige zurück. Dabei bezeichnet xxx die Nummer des Referenzgewichtsspeichers.
16.13 Anzeige Messfehler Referenzgewicht für 3s (174)
Kurzbeschreibung:
Anstelle der Gewichts- oder Stückanzeige erscheint in der Anzeige ein 'F' (für Fehler) und z.B. '0.00286%'
als relativer Messfehler des Referenzgewichtes. Nach ca. 3s kehrt die Waage zur Gewichts- oder
Stückanzeige zurück.
Anwendung:
Kontrolle des Fehlers des Referenzgewichtes, welches zur Stückzählung benutzt wird.
Zusatzinformationen:
 Durch eine Bedienfunktion zum Setzen des Produktcodes ist vorher der Speicherplatz auszuwählen,
dessen Referenzgewichtsfehler angezeigt werden soll.
16.14 Drucker 1, Stückzählung (175)
Kurzbeschreibung:
Auf dem als Drucker 1 eingerichteten Drucker erfolgt der Abdruck der Stückzählung in folgender Form:
01234567890123
14.01.00 09:53:26
Lfd. Nummer:
Sorte :
Netto : 10.465kg
Ref-Gew: 0.001000kg
Stück :
Anwendung:
Abdruck einer Stückzählung auf einem Streifendrucker oder einem Etikettendrucker.
Zusatzinformationen:
 Der Drucker 1 muss im Setup aktiviert sein. Außerdem müssen die Datenübertragungsparameter, der
Druckertyp und die verwendete Schnittstelle im Setup korrekt eingestellt sein
 Es kann im Setup eingestellt werden, ob das Druck-Kommando übergangen wird, falls die
Stillstandsbedingung nicht erfüllt ist, oder ob der Druckauftrag bis zur Erfüllung der Stillstandsbedingung
anhängig bleibt.
 Die Stillstandsbedingung ist im Setup einstellbar, Standardvorgabe ist ±1d über einen Zeitraum von 1s.
 Das Druckbild kann im Setup in verschiedener Weise verändert werden.
16.15 Drucker 1, Stückzählung einzeilig (176)
Kurzbeschreibung:
Auf dem als Drucker 1 eingerichteten Drucker erfolgt der Abdruck der Stückzählung in folgender Form:
Nr. : 14 14.01.00/10:02:46 N: 10.465kg
Anwendung:
Abdruck einer Stückzählung auf einem Protokoll-Drucker mit Endlospapier.
Technische Änderungen vorbehalten
A.S.T. - Angewandte System Technik GmbH, Mess- und Regeltechnik
Kapitel G
Beiwert 1
Datum / Uhrzeit
13 Laufende Nummer
0 Produktcode (ist gleichzeitig Speicher-Nummer)
Netto-Gewicht, auf dieses bezieht sich die Stückzahl
Wert im Referenzgewichtsspeicher 0
10465 Ermittelte Stückzahl
03 2015
. /
Bedienung, Fehlererkennung
rEF' und die Waage kehrt zur
Ref: 0.001000kg Stk: 10465
