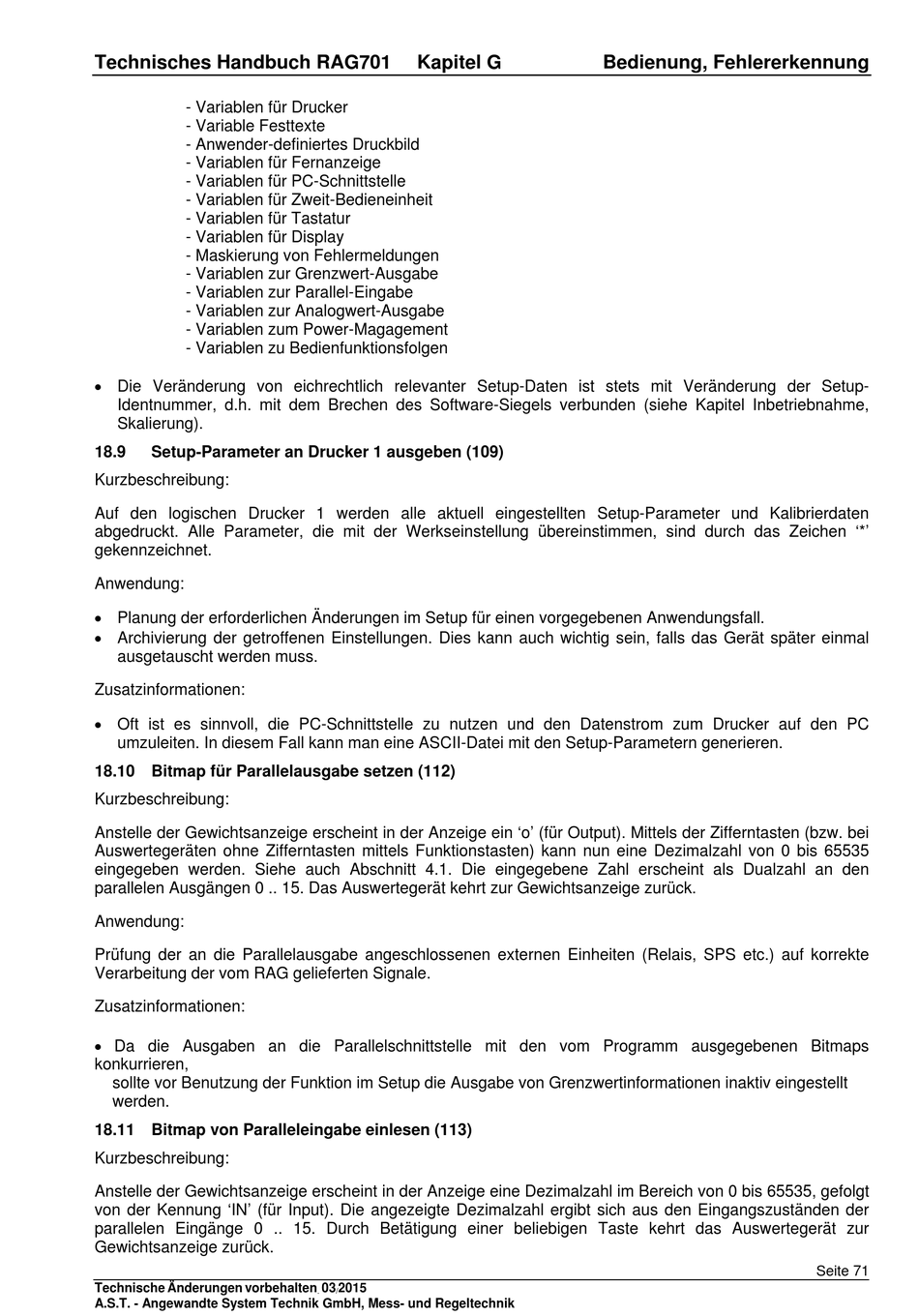

Technisches Handbuch RAG701
- Variablen für Drucker
- Variable Festtexte
- Anwender-definiertes Druckbild
- Variablen für Fernanzeige
- Variablen für PC-Schnittstelle
- Variablen für Zweit-Bedieneinheit
- Variablen für Tastatur
- Variablen für Display
- Maskierung von Fehlermeldungen
- Variablen zur Grenzwert-Ausgabe
- Variablen zur Parallel-Eingabe
- Variablen zur Analogwert-Ausgabe
- Variablen zum Power-Magagement
- Variablen zu Bedienfunktionsfolgen
 Die Veränderung von eichrechtlich relevanter Setup-Daten ist stets mit Veränderung der Setup-
Identnummer, d.h. mit dem Brechen des Software-Siegels verbunden (siehe Kapitel Inbetriebnahme,
Skalierung).
18.9 Setup-Parameter an Drucker 1 ausgeben (109)
Kurzbeschreibung:
Auf den logischen Drucker 1 werden alle aktuell eingestellten Setup-Parameter und Kalibrierdaten
abgedruckt. Alle Parameter, die mit der Werkseinstellung übereinstimmen, sind durch das Zeichen '*'
gekennzeichnet.
Anwendung:
 Planung der erforderlichen Änderungen im Setup für einen vorgegebenen Anwendungsfall.
 Archivierung der getroffenen Einstellungen. Dies kann auch wichtig sein, falls das Gerät später einmal
ausgetauscht werden muss.
Zusatzinformationen:
 Oft ist es sinnvoll, die PC-Schnittstelle zu nutzen und den Datenstrom zum Drucker auf den PC
umzuleiten. In diesem Fall kann man eine ASCII-Datei mit den Setup-Parametern generieren.
18.10 Bitmap für Parallelausgabe setzen (112)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige erscheint in der Anzeige ein 'o' (für Output). Mittels der Zifferntasten (bzw. bei
Auswertegeräten ohne Zifferntasten mittels Funktionstasten) kann nun eine Dezimalzahl von 0 bis 65535
eingegeben werden. Siehe auch Abschnitt 4.1. Die eingegebene Zahl erscheint als Dualzahl an den
parallelen Ausgängen 0 .. 15. Das Auswertegerät kehrt zur Gewichtsanzeige zurück.
Anwendung:
Prüfung der an die Parallelausgabe angeschlossenen externen Einheiten (Relais, SPS etc.) auf korrekte
Verarbeitung der vom RAG gelieferten Signale.
Zusatzinformationen:

Da die Ausgaben an die Parallelschnittstelle mit den vom Programm ausgegebenen Bitmaps
konkurrieren,
sollte vor Benutzung der Funktion im Setup die Ausgabe von Grenzwertinformationen inaktiv eingestellt
werden.
18.11 Bitmap von Paralleleingabe einlesen (113)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige erscheint in der Anzeige eine Dezimalzahl im Bereich von 0 bis 65535, gefolgt
von der Kennung 'IN' (für Input). Die angezeigte Dezimalzahl ergibt sich aus den Eingangszuständen der
parallelen Eingänge 0 .. 15. Durch Betätigung einer beliebigen Taste kehrt das Auswertegerät zur
Gewichtsanzeige zurück.
