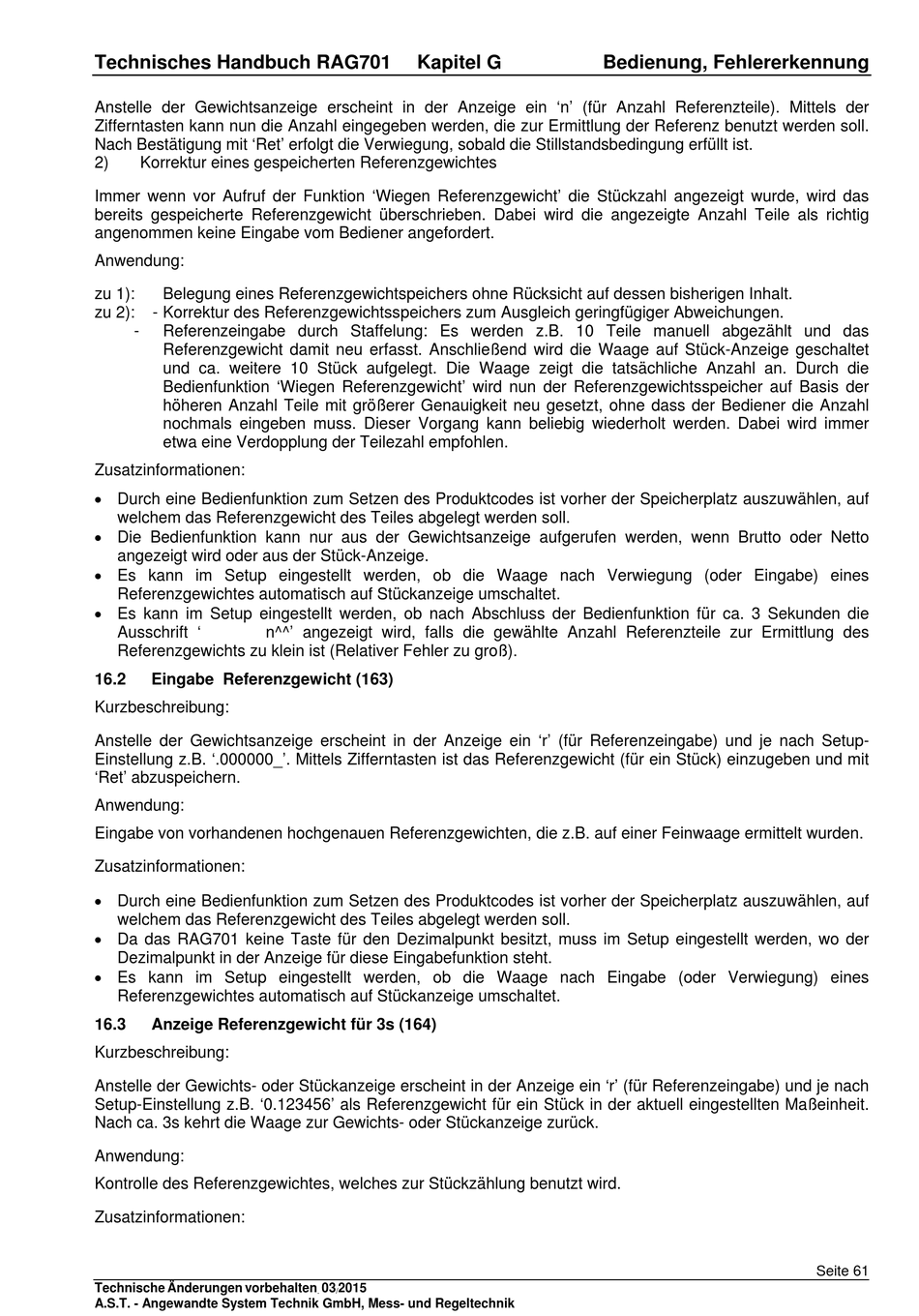

Anstelle der Gewichtsanzeige erscheint in der Anzeige ein 'n' (für Anzahl Referenzteile). Mittels der
Zifferntasten kann nun die Anzahl eingegeben werden, die zur Ermittlung der Referenz benutzt werden soll.
Nach Bestätigung mit 'Ret' erfolgt die Verwiegung, sobald die Stillstandsbedingung erfüllt ist.
2) Korrektur eines gespeicherten Referenzgewichtes
Immer wenn vor Aufruf der Funktion 'Wiegen Referenzgewicht' die Stückzahl angezeigt wurde, wird das
bereits gespeicherte Referenzgewicht überschrieben. Dabei wird die angezeigte Anzahl Teile als richtig
angenommen keine Eingabe vom Bediener angefordert.
Anwendung:
zu 1): Belegung eines Referenzgewichtspeichers ohne Rücksicht auf dessen bisherigen Inhalt.
zu 2): - Korrektur des Referenzgewichtsspeichers zum Ausgleich geringfügiger Abweichungen.
- Referenzeingabe durch Staffelung: Es werden z.B. 10 Teile manuell abgezählt und das
Referenzgewicht damit neu erfasst. Anschließend wird die Waage auf Stück-Anzeige geschaltet
und ca. weitere 10 Stück aufgelegt. Die Waage zeigt die tatsächliche Anzahl an. Durch die
Bedienfunktion 'Wiegen Referenzgewicht' wird nun der Referenzgewichtsspeicher auf Basis der
höheren Anzahl Teile mit größerer Genauigkeit neu gesetzt, ohne dass der Bediener die Anzahl
nochmals eingeben muss. Dieser Vorgang kann beliebig wiederholt werden. Dabei wird immer
etwa eine Verdopplung der Teilezahl empfohlen.
Zusatzinformationen:
 Durch eine Bedienfunktion zum Setzen des Produktcodes ist vorher der Speicherplatz auszuwählen, auf
welchem das Referenzgewicht des Teiles abgelegt werden soll.
 Die Bedienfunktion kann nur aus der Gewichtsanzeige aufgerufen werden, wenn Brutto oder Netto
angezeigt wird oder aus der Stück-Anzeige.
 Es kann im Setup eingestellt werden, ob die Waage nach Verwiegung (oder Eingabe) eines
Referenzgewichtes automatisch auf Stückanzeige umschaltet.
 Es kann im Setup eingestellt werden, ob nach Abschluss der Bedienfunktion für ca. 3 Sekunden die
Ausschrift ' n^^' angezeigt wird, falls die gewählte Anzahl Referenzteile zur Ermittlung des
Referenzgewichts zu klein ist (Relativer Fehler zu groß).
16.2 Eingabe Referenzgewicht (163)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige erscheint in der Anzeige ein 'r' (für Referenzeingabe) und je nach Setup-
Einstellung z.B. '.000000_'. Mittels Zifferntasten ist das Referenzgewicht (für ein Stück) einzugeben und mit
'Ret' abzuspeichern.
Anwendung:
Eingabe von vorhandenen hochgenauen Referenzgewichten, die z.B. auf einer Feinwaage ermittelt wurden.
Zusatzinformationen:
 Durch eine Bedienfunktion zum Setzen des Produktcodes ist vorher der Speicherplatz auszuwählen, auf
welchem das Referenzgewicht des Teiles abgelegt werden soll.
 Da das RAG701 keine Taste für den Dezimalpunkt besitzt, muss im Setup eingestellt werden, wo der
Dezimalpunkt in der Anzeige für diese Eingabefunktion steht.
 Es kann im Setup eingestellt werden, ob die Waage nach Eingabe (oder Verwiegung) eines
Referenzgewichtes automatisch auf Stückanzeige umschaltet.
16.3 Anzeige Referenzgewicht für 3s (164)
Kurzbeschreibung:
Anstelle der Gewichts- oder Stückanzeige erscheint in der Anzeige ein 'r' (für Referenzeingabe) und je nach
Setup-Einstellung z.B. '0.123456' als Referenzgewicht für ein Stück in der aktuell eingestellten Maßeinheit.
Nach ca. 3s kehrt die Waage zur Gewichts- oder Stückanzeige zurück.
Anwendung:
Kontrolle des Referenzgewichtes, welches zur Stückzählung benutzt wird.
Zusatzinformationen:
