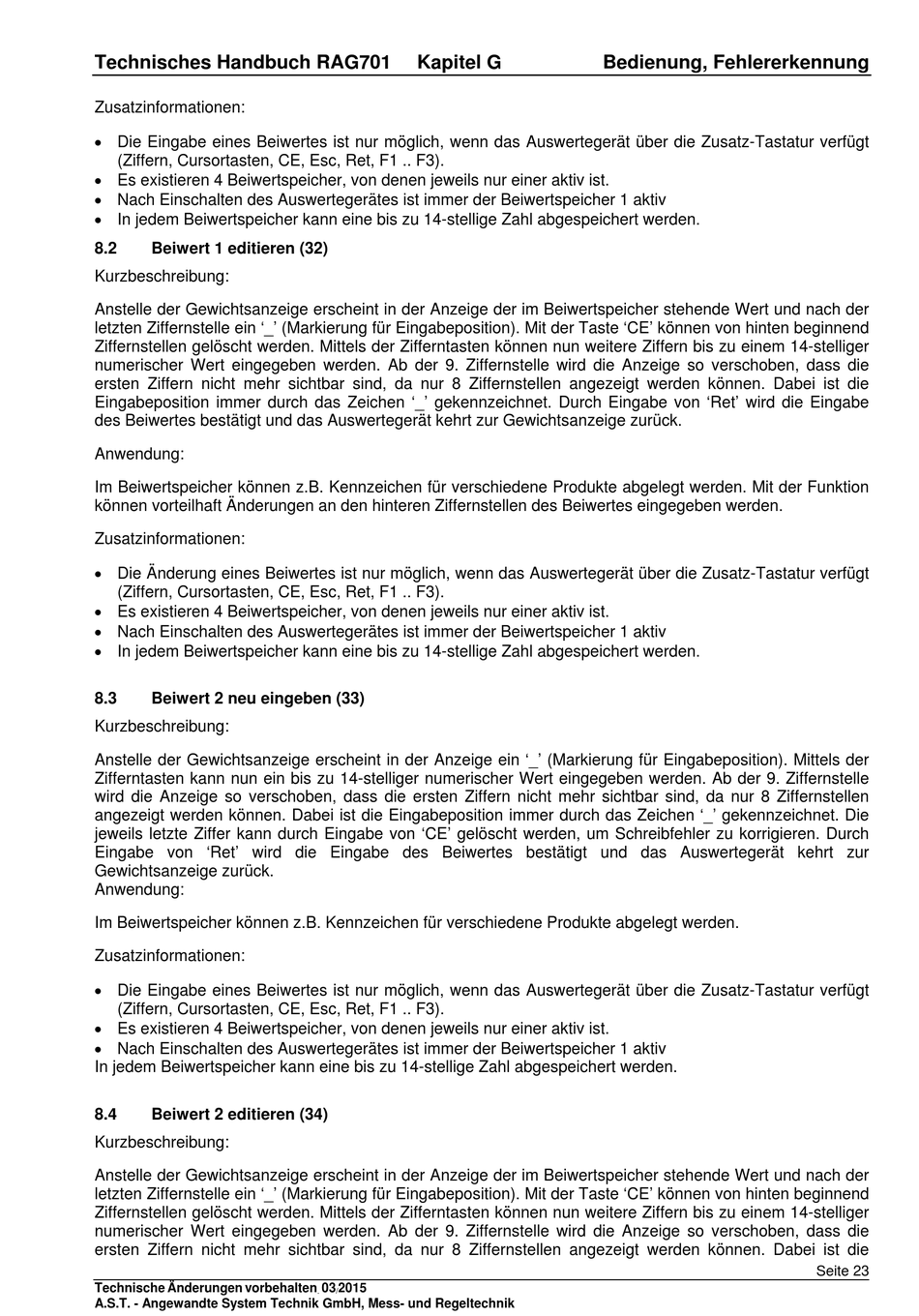

AST RAG 701 Technischer Handbuch Seite 172

Technisches Handbuch RAG701
Zusatzinformationen:
 Die Eingabe eines Beiwertes ist nur möglich, wenn das Auswertegerät über die Zusatz-Tastatur verfügt
(Ziffern, Cursortasten, CE, Esc, Ret, F1 .. F3).
 Es existieren 4 Beiwertspeicher, von denen jeweils nur einer aktiv ist.
 Nach Einschalten des Auswertegerätes ist immer der Beiwertspeicher 1 aktiv
 In jedem Beiwertspeicher kann eine bis zu 14-stellige Zahl abgespeichert werden.
8.2 Beiwert 1 editieren (32)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige erscheint in der Anzeige der im Beiwertspeicher stehende Wert und nach der
letzten Ziffernstelle ein '_' (Markierung für Eingabeposition). Mit der Taste 'CE' können von hinten beginnend
Ziffernstellen gelöscht werden. Mittels der Zifferntasten können nun weitere Ziffern bis zu einem 14-stelliger
numerischer Wert eingegeben werden. Ab der 9. Ziffernstelle wird die Anzeige so verschoben, dass die
ersten Ziffern nicht mehr sichtbar sind, da nur 8 Ziffernstellen angezeigt werden können. Dabei ist die
Eingabeposition immer durch das Zeichen '_' gekennzeichnet. Durch Eingabe von 'Ret' wird die Eingabe
des Beiwertes bestätigt und das Auswertegerät kehrt zur Gewichtsanzeige zurück.
Anwendung:
Im Beiwertspeicher können z.B. Kennzeichen für verschiedene Produkte abgelegt werden. Mit der Funktion
können vorteilhaft Änderungen an den hinteren Ziffernstellen des Beiwertes eingegeben werden.
Zusatzinformationen:
 Die Änderung eines Beiwertes ist nur möglich, wenn das Auswertegerät über die Zusatz-Tastatur verfügt
(Ziffern, Cursortasten, CE, Esc, Ret, F1 .. F3).
 Es existieren 4 Beiwertspeicher, von denen jeweils nur einer aktiv ist.
 Nach Einschalten des Auswertegerätes ist immer der Beiwertspeicher 1 aktiv
 In jedem Beiwertspeicher kann eine bis zu 14-stellige Zahl abgespeichert werden.
8.3 Beiwert 2 neu eingeben (33)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige erscheint in der Anzeige ein '_' (Markierung für Eingabeposition). Mittels der
Zifferntasten kann nun ein bis zu 14-stelliger numerischer Wert eingegeben werden. Ab der 9. Ziffernstelle
wird die Anzeige so verschoben, dass die ersten Ziffern nicht mehr sichtbar sind, da nur 8 Ziffernstellen
angezeigt werden können. Dabei ist die Eingabeposition immer durch das Zeichen '_' gekennzeichnet. Die
jeweils letzte Ziffer kann durch Eingabe von 'CE' gelöscht werden, um Schreibfehler zu korrigieren. Durch
Eingabe von 'Ret' wird die Eingabe des Beiwertes bestätigt und das Auswertegerät kehrt zur
Gewichtsanzeige zurück.
Anwendung:
Im Beiwertspeicher können z.B. Kennzeichen für verschiedene Produkte abgelegt werden.
Zusatzinformationen:
 Die Eingabe eines Beiwertes ist nur möglich, wenn das Auswertegerät über die Zusatz-Tastatur verfügt
(Ziffern, Cursortasten, CE, Esc, Ret, F1 .. F3).
 Es existieren 4 Beiwertspeicher, von denen jeweils nur einer aktiv ist.
 Nach Einschalten des Auswertegerätes ist immer der Beiwertspeicher 1 aktiv
In jedem Beiwertspeicher kann eine bis zu 14-stellige Zahl abgespeichert werden.
8.4 Beiwert 2 editieren (34)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige erscheint in der Anzeige der im Beiwertspeicher stehende Wert und nach der
letzten Ziffernstelle ein '_' (Markierung für Eingabeposition). Mit der Taste 'CE' können von hinten beginnend
Ziffernstellen gelöscht werden. Mittels der Zifferntasten können nun weitere Ziffern bis zu einem 14-stelliger
numerischer Wert eingegeben werden. Ab der 9. Ziffernstelle wird die Anzeige so verschoben, dass die
ersten Ziffern nicht mehr sichtbar sind, da nur 8 Ziffernstellen angezeigt werden können. Dabei ist die
Technische Änderungen vorbehalten
A.S.T. - Angewandte System Technik GmbH, Mess- und Regeltechnik
Kapitel G
03 2015
. /
Bedienung, Fehlererkennung
Seite 23
