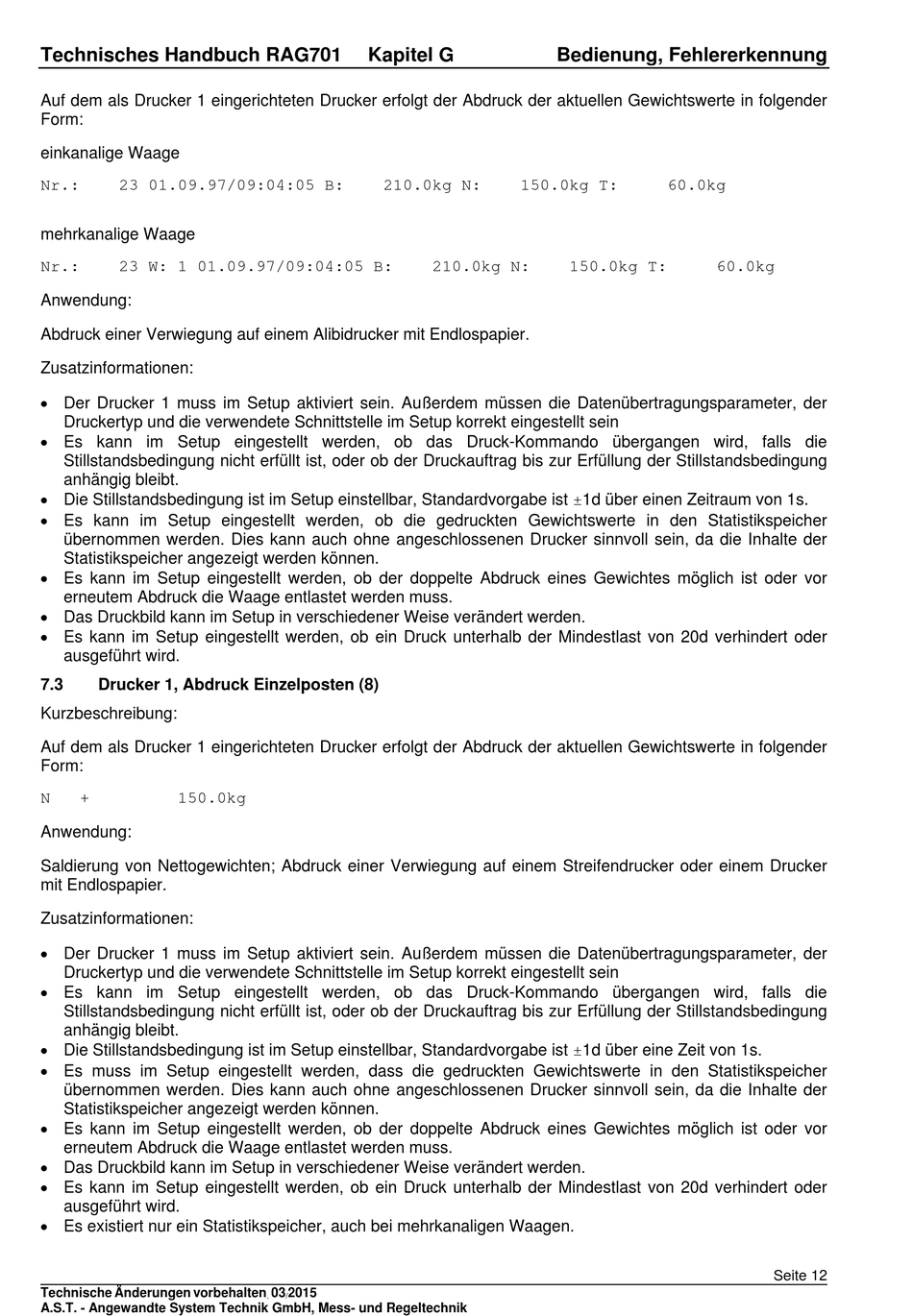

AST RAG 701 Technischer Handbuch Seite 161

Technisches Handbuch RAG701
Auf dem als Drucker 1 eingerichteten Drucker erfolgt der Abdruck der aktuellen Gewichtswerte in folgender
Form:
einkanalige Waage
Nr.: 23 01.09.97/09:04:05 B:
mehrkanalige Waage
Nr.: 23 W: 1 01.09.97/09:04:05 B:
Anwendung:
Abdruck einer Verwiegung auf einem Alibidrucker mit Endlospapier.
Zusatzinformationen:
 Der Drucker 1 muss im Setup aktiviert sein. Außerdem müssen die Datenübertragungsparameter, der
Druckertyp und die verwendete Schnittstelle im Setup korrekt eingestellt sein
 Es kann im Setup eingestellt werden, ob das Druck-Kommando übergangen wird, falls die
Stillstandsbedingung nicht erfüllt ist, oder ob der Druckauftrag bis zur Erfüllung der Stillstandsbedingung
anhängig bleibt.
 Die Stillstandsbedingung ist im Setup einstellbar, Standardvorgabe ist ±1d über einen Zeitraum von 1s.
 Es kann im Setup eingestellt werden, ob die gedruckten Gewichtswerte in den Statistikspeicher
übernommen werden. Dies kann auch ohne angeschlossenen Drucker sinnvoll sein, da die Inhalte der
Statistikspeicher angezeigt werden können.
 Es kann im Setup eingestellt werden, ob der doppelte Abdruck eines Gewichtes möglich ist oder vor
erneutem Abdruck die Waage entlastet werden muss.
 Das Druckbild kann im Setup in verschiedener Weise verändert werden.
 Es kann im Setup eingestellt werden, ob ein Druck unterhalb der Mindestlast von 20d verhindert oder
ausgeführt wird.
7.3 Drucker 1, Abdruck Einzelposten (8)
Kurzbeschreibung:
Auf dem als Drucker 1 eingerichteten Drucker erfolgt der Abdruck der aktuellen Gewichtswerte in folgender
Form:
N + 150.0kg
Anwendung:
Saldierung von Nettogewichten; Abdruck einer Verwiegung auf einem Streifendrucker oder einem Drucker
mit Endlospapier.
Zusatzinformationen:
 Der Drucker 1 muss im Setup aktiviert sein. Außerdem müssen die Datenübertragungsparameter, der
Druckertyp und die verwendete Schnittstelle im Setup korrekt eingestellt sein
 Es kann im Setup eingestellt werden, ob das Druck-Kommando übergangen wird, falls die
Stillstandsbedingung nicht erfüllt ist, oder ob der Druckauftrag bis zur Erfüllung der Stillstandsbedingung
anhängig bleibt.
 Die Stillstandsbedingung ist im Setup einstellbar, Standardvorgabe ist ±1d über eine Zeit von 1s.
 Es muss im Setup eingestellt werden, dass die gedruckten Gewichtswerte in den Statistikspeicher
übernommen werden. Dies kann auch ohne angeschlossenen Drucker sinnvoll sein, da die Inhalte der
Statistikspeicher angezeigt werden können.
 Es kann im Setup eingestellt werden, ob der doppelte Abdruck eines Gewichtes möglich ist oder vor
erneutem Abdruck die Waage entlastet werden muss.
 Das Druckbild kann im Setup in verschiedener Weise verändert werden.
 Es kann im Setup eingestellt werden, ob ein Druck unterhalb der Mindestlast von 20d verhindert oder
ausgeführt wird.
 Es existiert nur ein Statistikspeicher, auch bei mehrkanaligen Waagen.
Technische Änderungen vorbehalten
A.S.T. - Angewandte System Technik GmbH, Mess- und Regeltechnik
Kapitel G
210.0kg N:
210.0kg N:
03 2015
. /
Bedienung, Fehlererkennung
150.0kg T: 60.0kg
150.0kg T: 60.0kg
Seite 12
