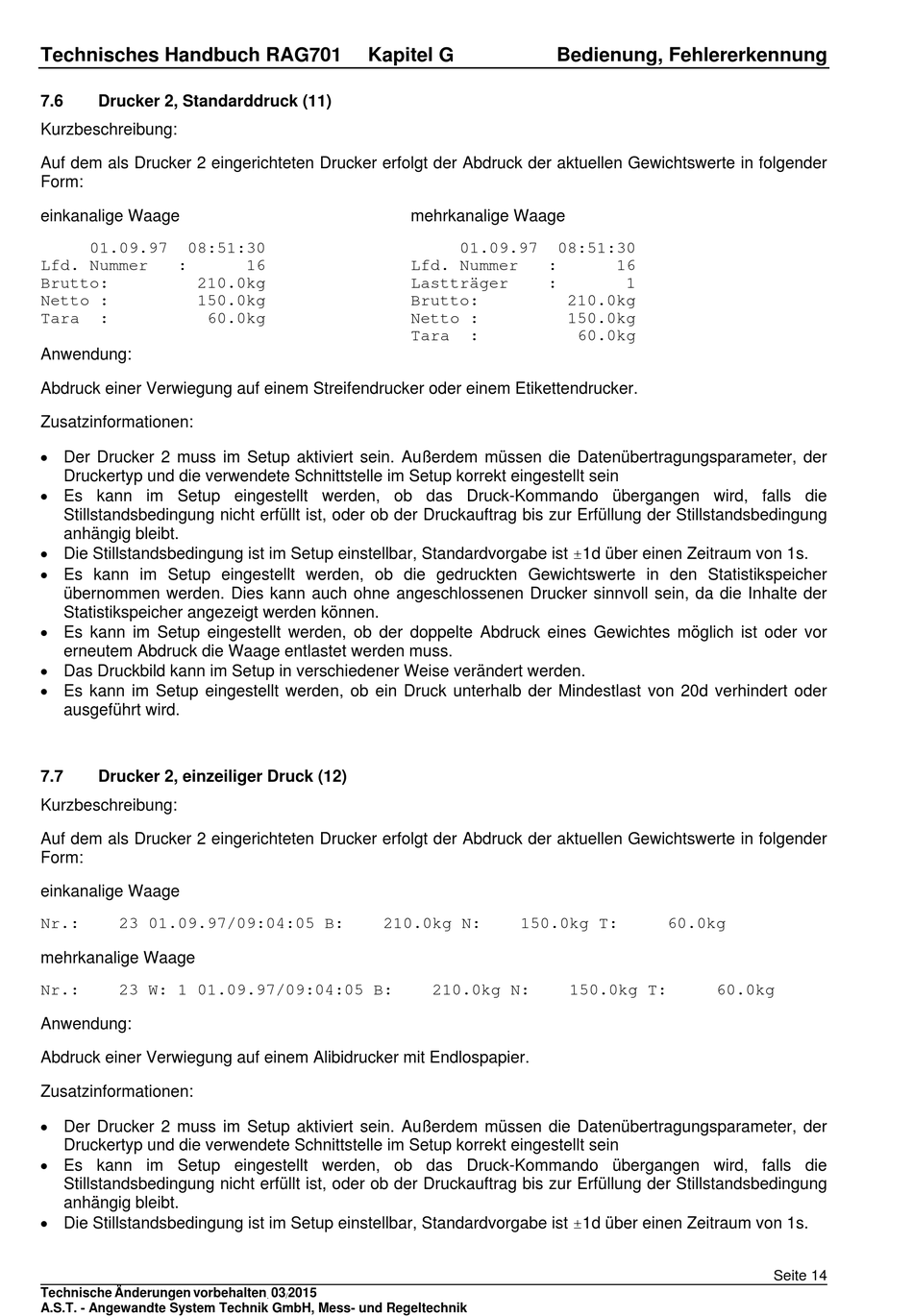

AST RAG 701 Technischer Handbuch Seite 163

Technisches Handbuch RAG701
7.6 Drucker 2, Standarddruck (11)
Kurzbeschreibung:
Auf dem als Drucker 2 eingerichteten Drucker erfolgt der Abdruck der aktuellen Gewichtswerte in folgender
Form:
einkanalige Waage
01.09.97 08:51:30
Lfd. Nummer :
Brutto: 210.0kg
Netto : 150.0kg
Tara : 60.0kg
Anwendung:
Abdruck einer Verwiegung auf einem Streifendrucker oder einem Etikettendrucker.
Zusatzinformationen:
 Der Drucker 2 muss im Setup aktiviert sein. Außerdem müssen die Datenübertragungsparameter, der
Druckertyp und die verwendete Schnittstelle im Setup korrekt eingestellt sein
 Es kann im Setup eingestellt werden, ob das Druck-Kommando übergangen wird, falls die
Stillstandsbedingung nicht erfüllt ist, oder ob der Druckauftrag bis zur Erfüllung der Stillstandsbedingung
anhängig bleibt.
 Die Stillstandsbedingung ist im Setup einstellbar, Standardvorgabe ist ±1d über einen Zeitraum von 1s.
 Es kann im Setup eingestellt werden, ob die gedruckten Gewichtswerte in den Statistikspeicher
übernommen werden. Dies kann auch ohne angeschlossenen Drucker sinnvoll sein, da die Inhalte der
Statistikspeicher angezeigt werden können.
 Es kann im Setup eingestellt werden, ob der doppelte Abdruck eines Gewichtes möglich ist oder vor
erneutem Abdruck die Waage entlastet werden muss.
 Das Druckbild kann im Setup in verschiedener Weise verändert werden.
 Es kann im Setup eingestellt werden, ob ein Druck unterhalb der Mindestlast von 20d verhindert oder
ausgeführt wird.
7.7 Drucker 2, einzeiliger Druck (12)
Kurzbeschreibung:
Auf dem als Drucker 2 eingerichteten Drucker erfolgt der Abdruck der aktuellen Gewichtswerte in folgender
Form:
einkanalige Waage
Nr.: 23 01.09.97/09:04:05 B:
mehrkanalige Waage
Nr.: 23 W: 1 01.09.97/09:04:05 B:
Anwendung:
Abdruck einer Verwiegung auf einem Alibidrucker mit Endlospapier.
Zusatzinformationen:
 Der Drucker 2 muss im Setup aktiviert sein. Außerdem müssen die Datenübertragungsparameter, der
Druckertyp und die verwendete Schnittstelle im Setup korrekt eingestellt sein
 Es kann im Setup eingestellt werden, ob das Druck-Kommando übergangen wird, falls die
Stillstandsbedingung nicht erfüllt ist, oder ob der Druckauftrag bis zur Erfüllung der Stillstandsbedingung
anhängig bleibt.
 Die Stillstandsbedingung ist im Setup einstellbar, Standardvorgabe ist ±1d über einen Zeitraum von 1s.
Technische Änderungen vorbehalten
A.S.T. - Angewandte System Technik GmbH, Mess- und Regeltechnik
Kapitel G
mehrkanalige Waage
16 Lfd. Nummer
Lastträger
Brutto:
Netto :
Tara
210.0kg N:
03 2015
. /
Bedienung, Fehlererkennung
01.09.97 08:51:30
:
:
210.0kg
150.0kg
: 60.0kg
150.0kg T:
210.0kg N: 150.0kg T:
16
1
60.0kg
60.0kg
Seite 14
