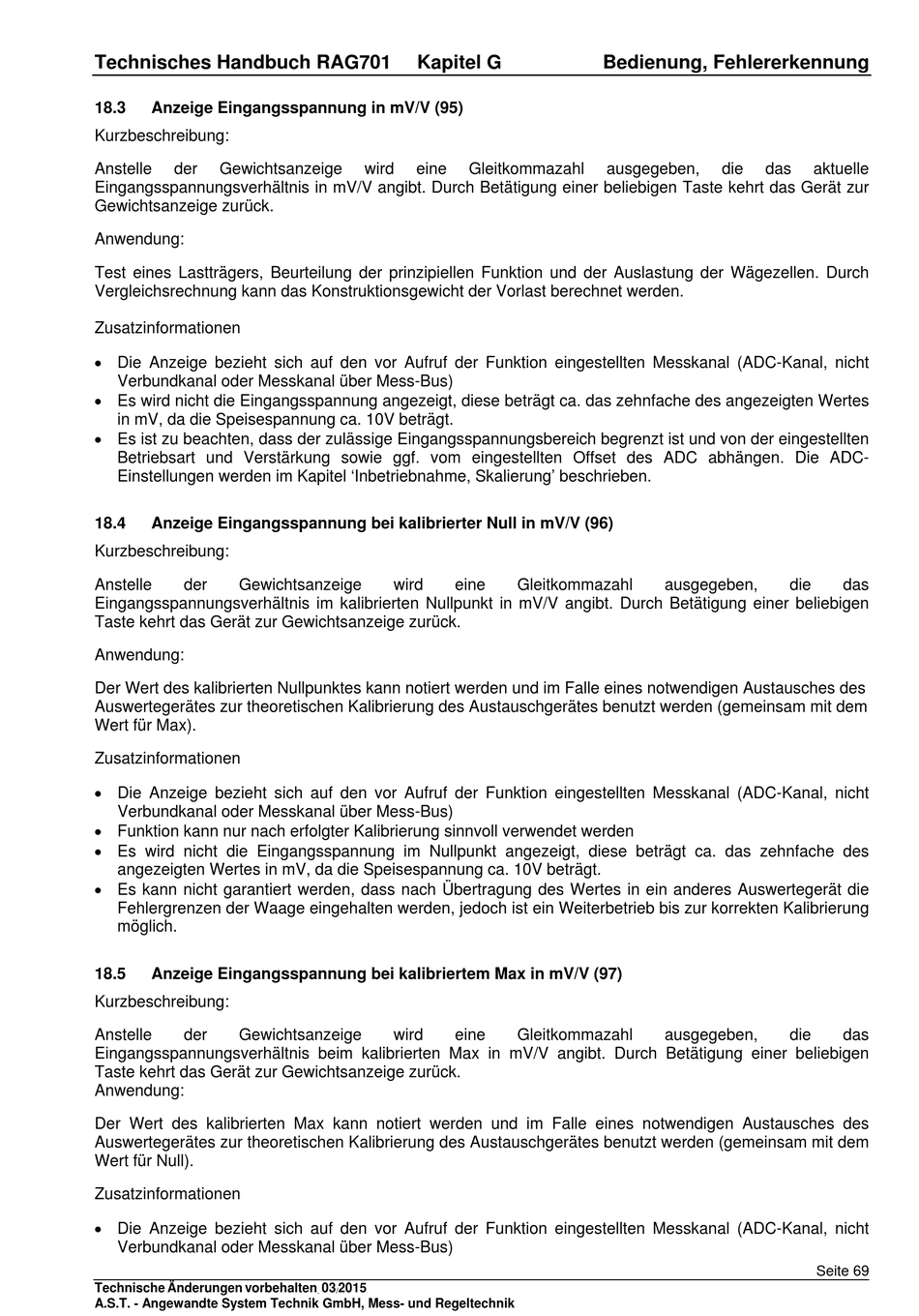

Technisches Handbuch RAG701
18.3 Anzeige Eingangsspannung in mV/V (95)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige
Eingangsspannungsverhältnis in mV/V angibt. Durch Betätigung einer beliebigen Taste kehrt das Gerät zur
Gewichtsanzeige zurück.
Anwendung:
Test eines Lastträgers, Beurteilung der prinzipiellen Funktion und der Auslastung der Wägezellen. Durch
Vergleichsrechnung kann das Konstruktionsgewicht der Vorlast berechnet werden.
Zusatzinformationen
 Die Anzeige bezieht sich auf den vor Aufruf der Funktion eingestellten Messkanal (ADC-Kanal, nicht
Verbundkanal oder Messkanal über Mess-Bus)
 Es wird nicht die Eingangsspannung angezeigt, diese beträgt ca. das zehnfache des angezeigten Wertes
in mV, da die Speisespannung ca. 10V beträgt.
 Es ist zu beachten, dass der zulässige Eingangsspannungsbereich begrenzt ist und von der eingestellten
Betriebsart und Verstärkung sowie ggf. vom eingestellten Offset des ADC abhängen. Die ADC-
Einstellungen werden im Kapitel 'Inbetriebnahme, Skalierung' beschrieben.
18.4 Anzeige Eingangsspannung bei kalibrierter Null in mV/V (96)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige
Eingangsspannungsverhältnis im kalibrierten Nullpunkt in mV/V angibt. Durch Betätigung einer beliebigen
Taste kehrt das Gerät zur Gewichtsanzeige zurück.
Anwendung:
Der Wert des kalibrierten Nullpunktes kann notiert werden und im Falle eines notwendigen Austausches des
Auswertegerätes zur theoretischen Kalibrierung des Austauschgerätes benutzt werden (gemeinsam mit dem
Wert für Max).
Zusatzinformationen
 Die Anzeige bezieht sich auf den vor Aufruf der Funktion eingestellten Messkanal (ADC-Kanal, nicht
Verbundkanal oder Messkanal über Mess-Bus)
 Funktion kann nur nach erfolgter Kalibrierung sinnvoll verwendet werden
 Es wird nicht die Eingangsspannung im Nullpunkt angezeigt, diese beträgt ca. das zehnfache des
angezeigten Wertes in mV, da die Speisespannung ca. 10V beträgt.
 Es kann nicht garantiert werden, dass nach Übertragung des Wertes in ein anderes Auswertegerät die
Fehlergrenzen der Waage eingehalten werden, jedoch ist ein Weiterbetrieb bis zur korrekten Kalibrierung
möglich.
18.5 Anzeige Eingangsspannung bei kalibriertem Max in mV/V (97)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige
Eingangsspannungsverhältnis beim kalibrierten Max in mV/V angibt. Durch Betätigung einer beliebigen
Taste kehrt das Gerät zur Gewichtsanzeige zurück.
Anwendung:
Der Wert des kalibrierten Max kann notiert werden und im Falle eines notwendigen Austausches des
Auswertegerätes zur theoretischen Kalibrierung des Austauschgerätes benutzt werden (gemeinsam mit dem
Wert für Null).
Zusatzinformationen
 Die Anzeige bezieht sich auf den vor Aufruf der Funktion eingestellten Messkanal (ADC-Kanal, nicht
Verbundkanal oder Messkanal über Mess-Bus)
Technische Änderungen vorbehalten
A.S.T. - Angewandte System Technik GmbH, Mess- und Regeltechnik
Kapitel G
wird eine Gleitkommazahl
wird eine
wird eine
03 2015
. /
Bedienung, Fehlererkennung
ausgegeben,
Gleitkommazahl ausgegeben,
Gleitkommazahl ausgegeben,
die das aktuelle
die das
die das
Seite 69
