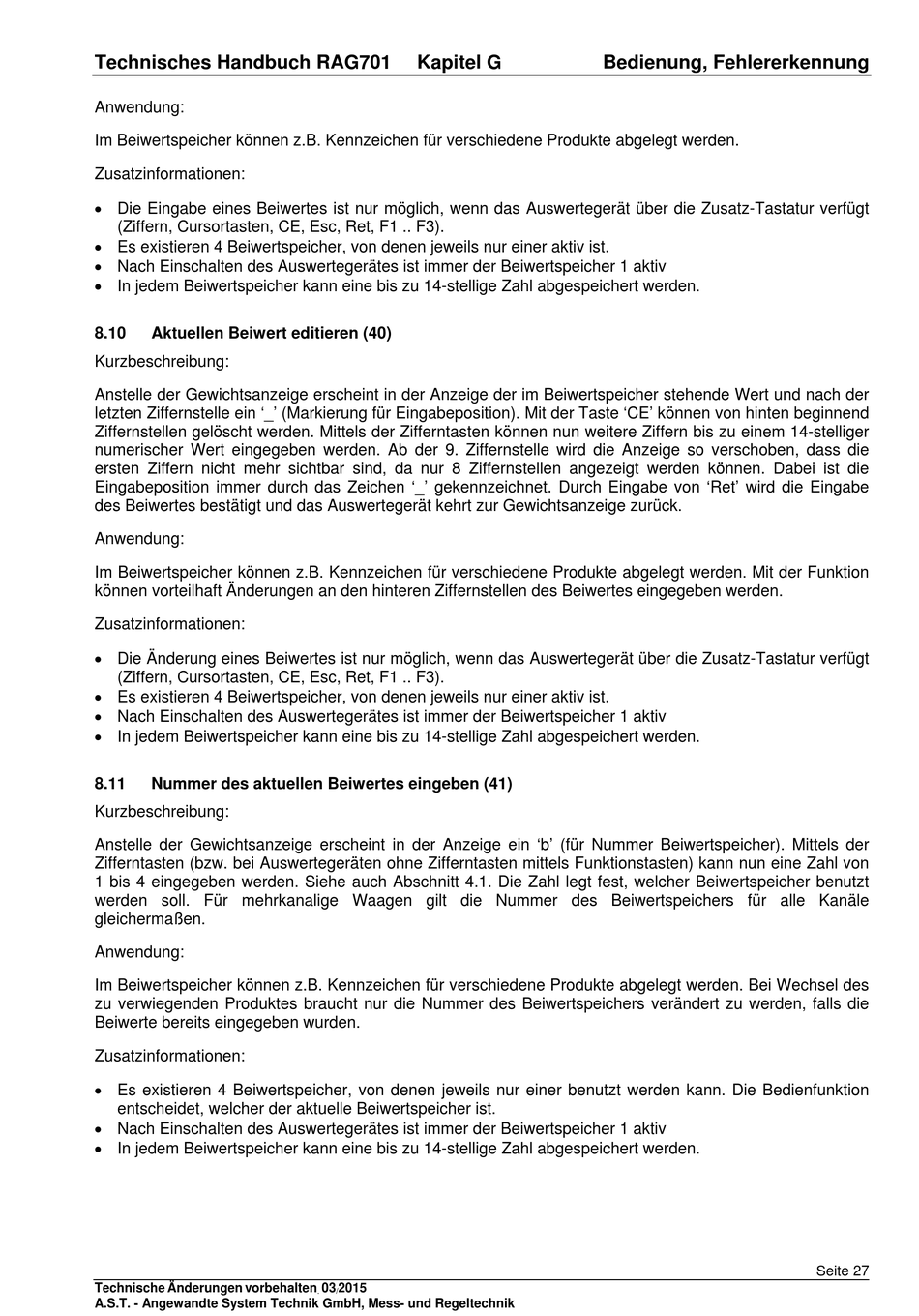

AST RAG 701 Technischer Handbuch Seite 176

Technisches Handbuch RAG701
Anwendung:
Im Beiwertspeicher können z.B. Kennzeichen für verschiedene Produkte abgelegt werden.
Zusatzinformationen:
 Die Eingabe eines Beiwertes ist nur möglich, wenn das Auswertegerät über die Zusatz-Tastatur verfügt
(Ziffern, Cursortasten, CE, Esc, Ret, F1 .. F3).
 Es existieren 4 Beiwertspeicher, von denen jeweils nur einer aktiv ist.
 Nach Einschalten des Auswertegerätes ist immer der Beiwertspeicher 1 aktiv
 In jedem Beiwertspeicher kann eine bis zu 14-stellige Zahl abgespeichert werden.
8.10 Aktuellen Beiwert editieren (40)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige erscheint in der Anzeige der im Beiwertspeicher stehende Wert und nach der
letzten Ziffernstelle ein '_' (Markierung für Eingabeposition). Mit der Taste 'CE' können von hinten beginnend
Ziffernstellen gelöscht werden. Mittels der Zifferntasten können nun weitere Ziffern bis zu einem 14-stelliger
numerischer Wert eingegeben werden. Ab der 9. Ziffernstelle wird die Anzeige so verschoben, dass die
ersten Ziffern nicht mehr sichtbar sind, da nur 8 Ziffernstellen angezeigt werden können. Dabei ist die
Eingabeposition immer durch das Zeichen '_' gekennzeichnet. Durch Eingabe von 'Ret' wird die Eingabe
des Beiwertes bestätigt und das Auswertegerät kehrt zur Gewichtsanzeige zurück.
Anwendung:
Im Beiwertspeicher können z.B. Kennzeichen für verschiedene Produkte abgelegt werden. Mit der Funktion
können vorteilhaft Änderungen an den hinteren Ziffernstellen des Beiwertes eingegeben werden.
Zusatzinformationen:
 Die Änderung eines Beiwertes ist nur möglich, wenn das Auswertegerät über die Zusatz-Tastatur verfügt
(Ziffern, Cursortasten, CE, Esc, Ret, F1 .. F3).
 Es existieren 4 Beiwertspeicher, von denen jeweils nur einer aktiv ist.
 Nach Einschalten des Auswertegerätes ist immer der Beiwertspeicher 1 aktiv
 In jedem Beiwertspeicher kann eine bis zu 14-stellige Zahl abgespeichert werden.
8.11 Nummer des aktuellen Beiwertes eingeben (41)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige erscheint in der Anzeige ein 'b' (für Nummer Beiwertspeicher). Mittels der
Zifferntasten (bzw. bei Auswertegeräten ohne Zifferntasten mittels Funktionstasten) kann nun eine Zahl von
1 bis 4 eingegeben werden. Siehe auch Abschnitt 4.1. Die Zahl legt fest, welcher Beiwertspeicher benutzt
werden soll. Für mehrkanalige Waagen gilt die Nummer des Beiwertspeichers für alle Kanäle
gleichermaßen.
Anwendung:
Im Beiwertspeicher können z.B. Kennzeichen für verschiedene Produkte abgelegt werden. Bei Wechsel des
zu verwiegenden Produktes braucht nur die Nummer des Beiwertspeichers verändert zu werden, falls die
Beiwerte bereits eingegeben wurden.
Zusatzinformationen:
 Es existieren 4 Beiwertspeicher, von denen jeweils nur einer benutzt werden kann. Die Bedienfunktion
entscheidet, welcher der aktuelle Beiwertspeicher ist.
 Nach Einschalten des Auswertegerätes ist immer der Beiwertspeicher 1 aktiv
 In jedem Beiwertspeicher kann eine bis zu 14-stellige Zahl abgespeichert werden.
Technische Änderungen vorbehalten
A.S.T. - Angewandte System Technik GmbH, Mess- und Regeltechnik
Kapitel G
03 2015
. /
Bedienung, Fehlererkennung
Seite 27
