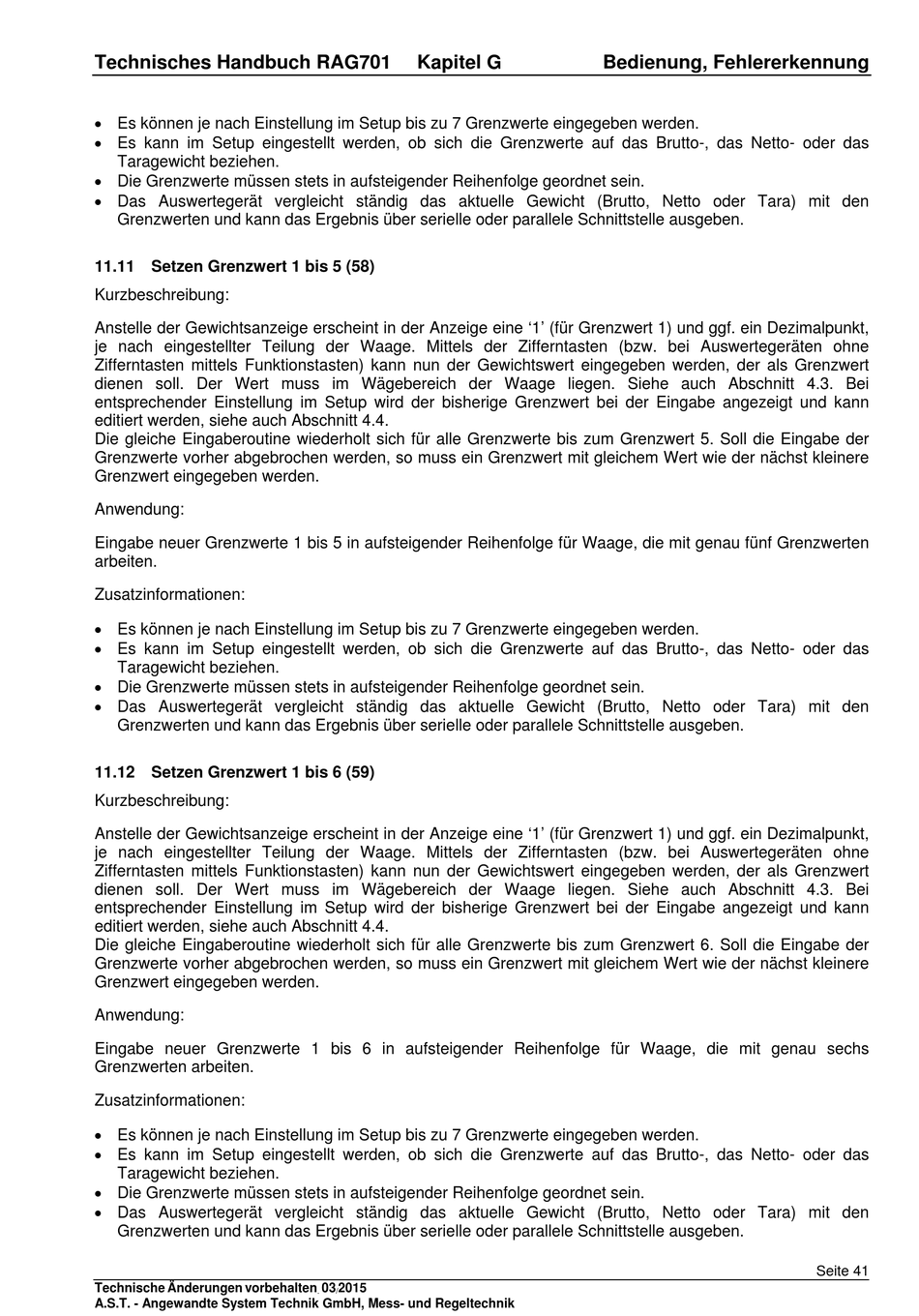

AST RAG 701 Technischer Handbuch Seite 190

Technisches Handbuch RAG701
 Es können je nach Einstellung im Setup bis zu 7 Grenzwerte eingegeben werden.
 Es kann im Setup eingestellt werden, ob sich die Grenzwerte auf das Brutto-, das Netto- oder das
Taragewicht beziehen.
 Die Grenzwerte müssen stets in aufsteigender Reihenfolge geordnet sein.
 Das Auswertegerät vergleicht ständig das aktuelle Gewicht (Brutto, Netto oder Tara) mit den
Grenzwerten und kann das Ergebnis über serielle oder parallele Schnittstelle ausgeben.
11.11 Setzen Grenzwert 1 bis 5 (58)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige erscheint in der Anzeige eine '1' (für Grenzwert 1) und ggf. ein Dezimalpunkt,
je nach eingestellter Teilung der Waage. Mittels der Zifferntasten (bzw. bei Auswertegeräten ohne
Zifferntasten mittels Funktionstasten) kann nun der Gewichtswert eingegeben werden, der als Grenzwert
dienen soll. Der Wert muss im Wägebereich der Waage liegen. Siehe auch Abschnitt 4.3. Bei
entsprechender Einstellung im Setup wird der bisherige Grenzwert bei der Eingabe angezeigt und kann
editiert werden, siehe auch Abschnitt 4.4.
Die gleiche Eingaberoutine wiederholt sich für alle Grenzwerte bis zum Grenzwert 5. Soll die Eingabe der
Grenzwerte vorher abgebrochen werden, so muss ein Grenzwert mit gleichem Wert wie der nächst kleinere
Grenzwert eingegeben werden.
Anwendung:
Eingabe neuer Grenzwerte 1 bis 5 in aufsteigender Reihenfolge für Waage, die mit genau fünf Grenzwerten
arbeiten.
Zusatzinformationen:
 Es können je nach Einstellung im Setup bis zu 7 Grenzwerte eingegeben werden.
 Es kann im Setup eingestellt werden, ob sich die Grenzwerte auf das Brutto-, das Netto- oder das
Taragewicht beziehen.
 Die Grenzwerte müssen stets in aufsteigender Reihenfolge geordnet sein.
 Das Auswertegerät vergleicht ständig das aktuelle Gewicht (Brutto, Netto oder Tara) mit den
Grenzwerten und kann das Ergebnis über serielle oder parallele Schnittstelle ausgeben.
11.12 Setzen Grenzwert 1 bis 6 (59)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige erscheint in der Anzeige eine '1' (für Grenzwert 1) und ggf. ein Dezimalpunkt,
je nach eingestellter Teilung der Waage. Mittels der Zifferntasten (bzw. bei Auswertegeräten ohne
Zifferntasten mittels Funktionstasten) kann nun der Gewichtswert eingegeben werden, der als Grenzwert
dienen soll. Der Wert muss im Wägebereich der Waage liegen. Siehe auch Abschnitt 4.3. Bei
entsprechender Einstellung im Setup wird der bisherige Grenzwert bei der Eingabe angezeigt und kann
editiert werden, siehe auch Abschnitt 4.4.
Die gleiche Eingaberoutine wiederholt sich für alle Grenzwerte bis zum Grenzwert 6. Soll die Eingabe der
Grenzwerte vorher abgebrochen werden, so muss ein Grenzwert mit gleichem Wert wie der nächst kleinere
Grenzwert eingegeben werden.
Anwendung:
Eingabe neuer Grenzwerte 1 bis 6 in aufsteigender Reihenfolge für Waage, die mit genau sechs
Grenzwerten arbeiten.
Zusatzinformationen:
 Es können je nach Einstellung im Setup bis zu 7 Grenzwerte eingegeben werden.
 Es kann im Setup eingestellt werden, ob sich die Grenzwerte auf das Brutto-, das Netto- oder das
Taragewicht beziehen.
 Die Grenzwerte müssen stets in aufsteigender Reihenfolge geordnet sein.
 Das Auswertegerät vergleicht ständig das aktuelle Gewicht (Brutto, Netto oder Tara) mit den
Grenzwerten und kann das Ergebnis über serielle oder parallele Schnittstelle ausgeben.
Technische Änderungen vorbehalten
A.S.T. - Angewandte System Technik GmbH, Mess- und Regeltechnik
Kapitel G
03 2015
. /
Bedienung, Fehlererkennung
Seite 41
