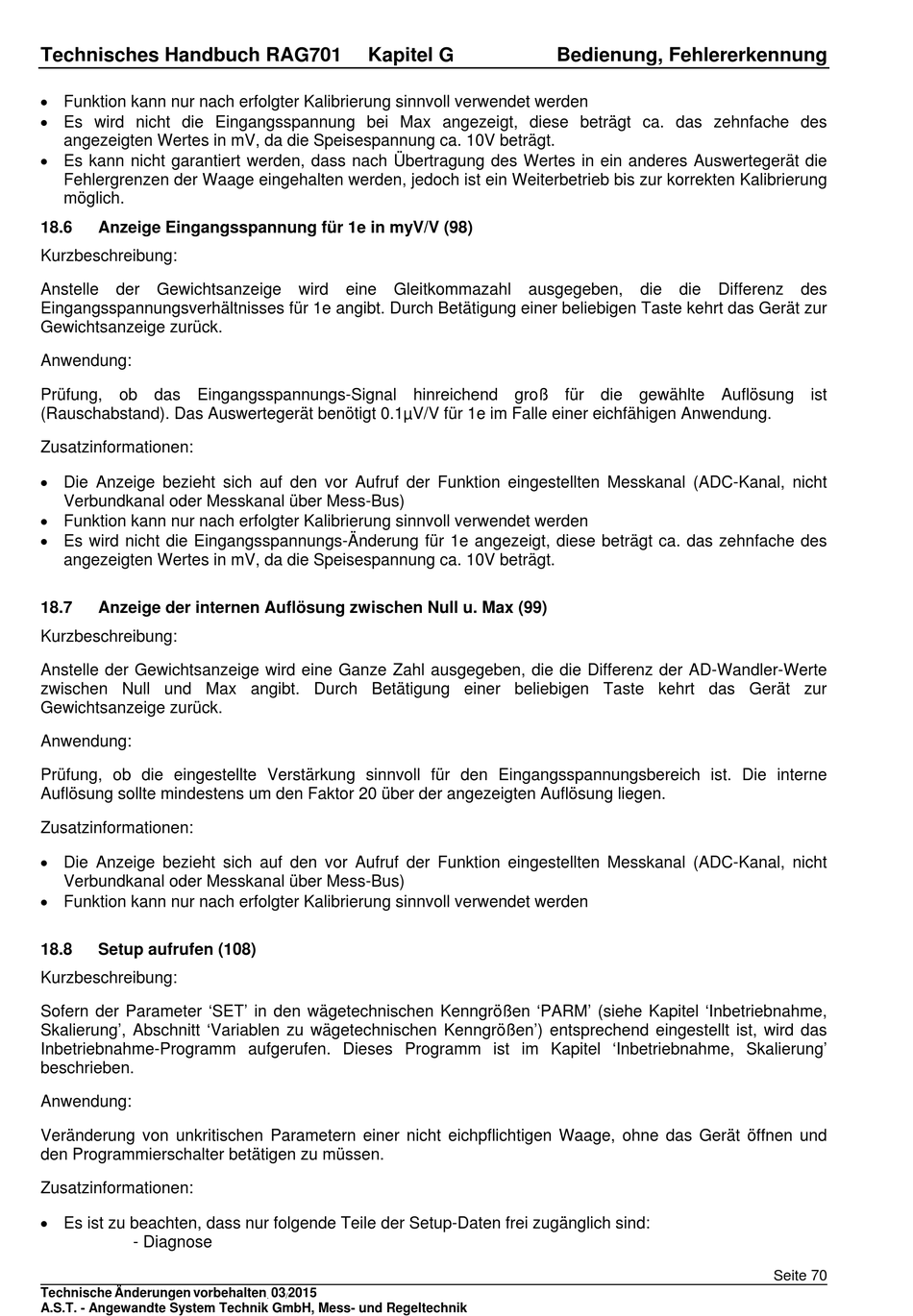

Technisches Handbuch RAG701
 Funktion kann nur nach erfolgter Kalibrierung sinnvoll verwendet werden
 Es wird nicht die Eingangsspannung bei Max angezeigt, diese beträgt ca. das zehnfache des
angezeigten Wertes in mV, da die Speisespannung ca. 10V beträgt.
 Es kann nicht garantiert werden, dass nach Übertragung des Wertes in ein anderes Auswertegerät die
Fehlergrenzen der Waage eingehalten werden, jedoch ist ein Weiterbetrieb bis zur korrekten Kalibrierung
möglich.
18.6 Anzeige Eingangsspannung für 1e in myV/V (98)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige wird eine Gleitkommazahl ausgegeben, die die Differenz des
Eingangsspannungsverhältnisses für 1e angibt. Durch Betätigung einer beliebigen Taste kehrt das Gerät zur
Gewichtsanzeige zurück.
Anwendung:
Prüfung, ob das Eingangsspannungs-Signal hinreichend groß für die gewählte Auflösung ist
(Rauschabstand). Das Auswertegerät benötigt 0.1µV/V für 1e im Falle einer eichfähigen Anwendung.
Zusatzinformationen:
 Die Anzeige bezieht sich auf den vor Aufruf der Funktion eingestellten Messkanal (ADC-Kanal, nicht
Verbundkanal oder Messkanal über Mess-Bus)
 Funktion kann nur nach erfolgter Kalibrierung sinnvoll verwendet werden
 Es wird nicht die Eingangsspannungs-Änderung für 1e angezeigt, diese beträgt ca. das zehnfache des
angezeigten Wertes in mV, da die Speisespannung ca. 10V beträgt.
18.7 Anzeige der internen Auflösung zwischen Null u. Max (99)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige wird eine Ganze Zahl ausgegeben, die die Differenz der AD-Wandler-Werte
zwischen Null und Max angibt. Durch Betätigung einer beliebigen Taste kehrt das Gerät zur
Gewichtsanzeige zurück.
Anwendung:
Prüfung, ob die eingestellte Verstärkung sinnvoll für den Eingangsspannungsbereich ist. Die interne
Auflösung sollte mindestens um den Faktor 20 über der angezeigten Auflösung liegen.
Zusatzinformationen:
 Die Anzeige bezieht sich auf den vor Aufruf der Funktion eingestellten Messkanal (ADC-Kanal, nicht
Verbundkanal oder Messkanal über Mess-Bus)
 Funktion kann nur nach erfolgter Kalibrierung sinnvoll verwendet werden
18.8 Setup aufrufen (108)
Kurzbeschreibung:
Sofern der Parameter 'SET' in den wägetechnischen Kenngrößen 'PARM' (siehe Kapitel 'Inbetriebnahme,
Skalierung', Abschnitt 'Variablen zu wägetechnischen Kenngrößen') entsprechend eingestellt ist, wird das
Inbetriebnahme-Programm aufgerufen. Dieses Programm ist im Kapitel 'Inbetriebnahme, Skalierung'
beschrieben.
Anwendung:
Veränderung von unkritischen Parametern einer nicht eichpflichtigen Waage, ohne das Gerät öffnen und
den Programmierschalter betätigen zu müssen.
Zusatzinformationen:
 Es ist zu beachten, dass nur folgende Teile der Setup-Daten frei zugänglich sind:
- Diagnose
