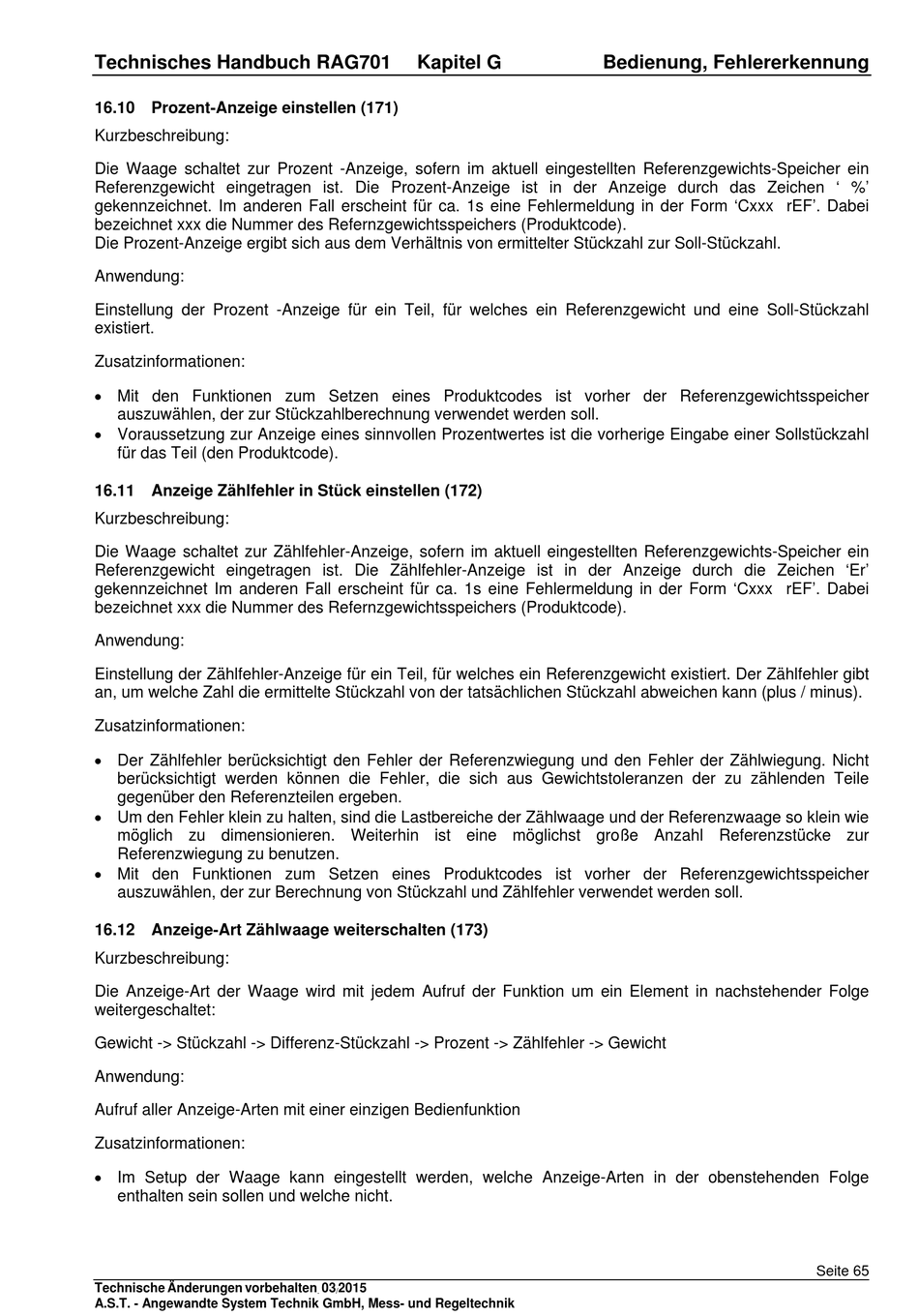

Technisches Handbuch RAG701
16.10 Prozent-Anzeige einstellen (171)
Kurzbeschreibung:
Die Waage schaltet zur Prozent -Anzeige, sofern im aktuell eingestellten Referenzgewichts-Speicher ein
Referenzgewicht eingetragen ist. Die Prozent-Anzeige ist in der Anzeige durch das Zeichen ' %'
gekennzeichnet. Im anderen Fall erscheint für ca. 1s eine Fehlermeldung in der Form 'Cxxx rEF'. Dabei
bezeichnet xxx die Nummer des Refernzgewichtsspeichers (Produktcode).
Die Prozent-Anzeige ergibt sich aus dem Verhältnis von ermittelter Stückzahl zur Soll-Stückzahl.
Anwendung:
Einstellung der Prozent -Anzeige für ein Teil, für welches ein Referenzgewicht und eine Soll-Stückzahl
existiert.
Zusatzinformationen:
 Mit den Funktionen zum Setzen eines Produktcodes ist vorher der Referenzgewichtsspeicher
auszuwählen, der zur Stückzahlberechnung verwendet werden soll.
 Voraussetzung zur Anzeige eines sinnvollen Prozentwertes ist die vorherige Eingabe einer Sollstückzahl
für das Teil (den Produktcode).
16.11 Anzeige Zählfehler in Stück einstellen (172)
Kurzbeschreibung:
Die Waage schaltet zur Zählfehler-Anzeige, sofern im aktuell eingestellten Referenzgewichts-Speicher ein
Referenzgewicht eingetragen ist. Die Zählfehler-Anzeige ist in der Anzeige durch die Zeichen 'Er'
gekennzeichnet Im anderen Fall erscheint für ca. 1s eine Fehlermeldung in der Form 'Cxxx rEF'. Dabei
bezeichnet xxx die Nummer des Refernzgewichtsspeichers (Produktcode).
Anwendung:
Einstellung der Zählfehler-Anzeige für ein Teil, für welches ein Referenzgewicht existiert. Der Zählfehler gibt
an, um welche Zahl die ermittelte Stückzahl von der tatsächlichen Stückzahl abweichen kann (plus / minus).
Zusatzinformationen:
 Der Zählfehler berücksichtigt den Fehler der Referenzwiegung und den Fehler der Zählwiegung. Nicht
berücksichtigt werden können die Fehler, die sich aus Gewichtstoleranzen der zu zählenden Teile
gegenüber den Referenzteilen ergeben.
 Um den Fehler klein zu halten, sind die Lastbereiche der Zählwaage und der Referenzwaage so klein wie
möglich zu dimensionieren. Weiterhin ist eine möglichst große Anzahl Referenzstücke zur
Referenzwiegung zu benutzen.
 Mit den Funktionen zum Setzen eines Produktcodes ist vorher der Referenzgewichtsspeicher
auszuwählen, der zur Berechnung von Stückzahl und Zählfehler verwendet werden soll.
16.12 Anzeige-Art Zählwaage weiterschalten (173)
Kurzbeschreibung:
Die Anzeige-Art der Waage wird mit jedem Aufruf der Funktion um ein Element in nachstehender Folge
weitergeschaltet:
Gewicht -> Stückzahl -> Differenz-Stückzahl -> Prozent -> Zählfehler -> Gewicht
Anwendung:
Aufruf aller Anzeige-Arten mit einer einzigen Bedienfunktion
Zusatzinformationen:
 Im Setup der Waage kann eingestellt werden, welche Anzeige-Arten in der obenstehenden Folge
enthalten sein sollen und welche nicht.
