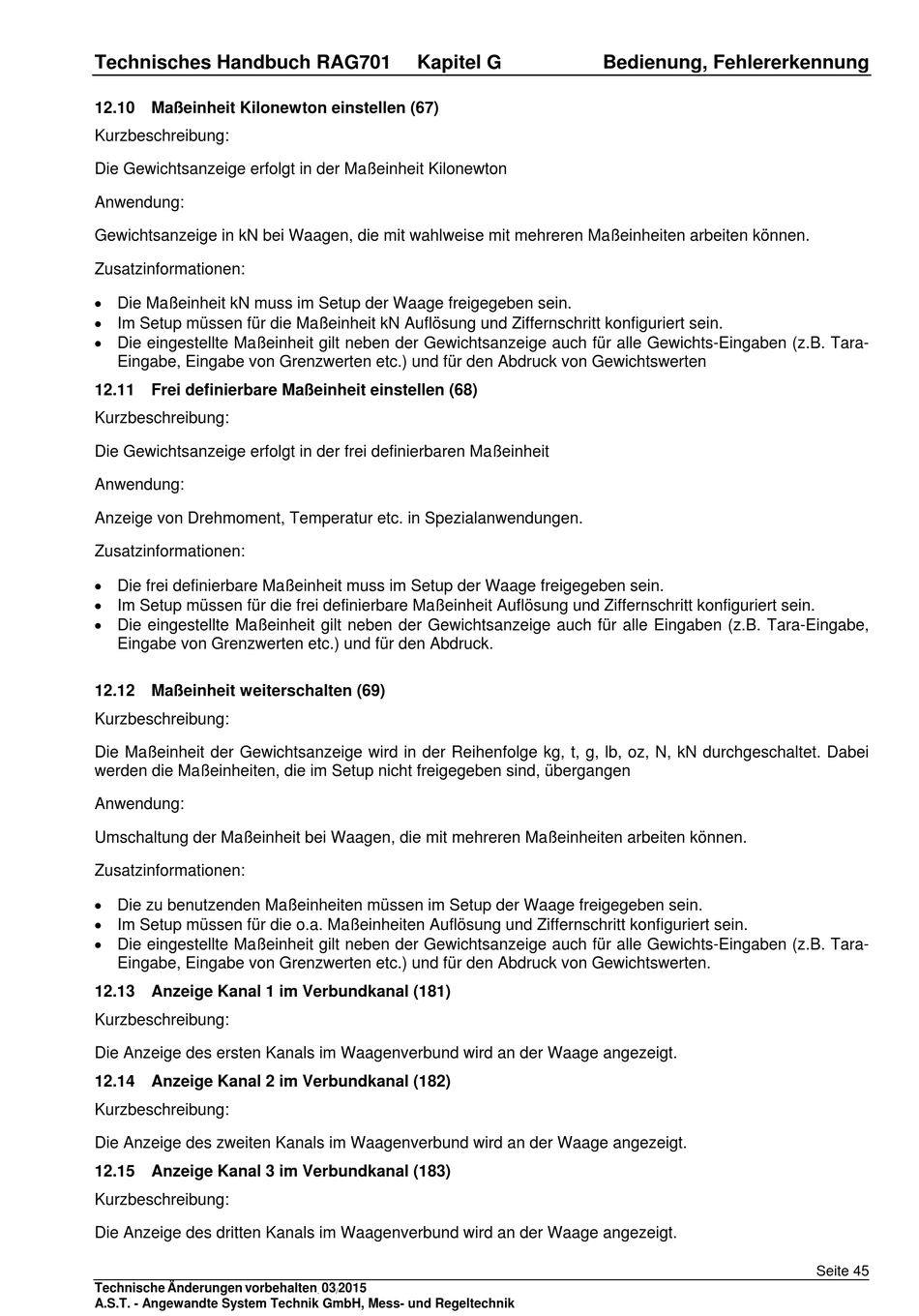

AST RAG 701 Technischer Handbuch Seite 194

Technisches Handbuch RAG701
12.10 Maßeinheit Kilonewton einstellen (67)
Kurzbeschreibung:
Die Gewichtsanzeige erfolgt in der Maßeinheit Kilonewton
Anwendung:
Gewichtsanzeige in kN bei Waagen, die mit wahlweise mit mehreren Maßeinheiten arbeiten können.
Zusatzinformationen:
 Die Maßeinheit kN muss im Setup der Waage freigegeben sein.
 Im Setup müssen für die Maßeinheit kN Auflösung und Ziffernschritt konfiguriert sein.
 Die eingestellte Maßeinheit gilt neben der Gewichtsanzeige auch für alle Gewichts-Eingaben (z.B. Tara-
Eingabe, Eingabe von Grenzwerten etc.) und für den Abdruck von Gewichtswerten
12.11 Frei definierbare Maßeinheit einstellen (68)
Kurzbeschreibung:
Die Gewichtsanzeige erfolgt in der frei definierbaren Maßeinheit
Anwendung:
Anzeige von Drehmoment, Temperatur etc. in Spezialanwendungen.
Zusatzinformationen:
 Die frei definierbare Maßeinheit muss im Setup der Waage freigegeben sein.
 Im Setup müssen für die frei definierbare Maßeinheit Auflösung und Ziffernschritt konfiguriert sein.
 Die eingestellte Maßeinheit gilt neben der Gewichtsanzeige auch für alle Eingaben (z.B. Tara-Eingabe,
Eingabe von Grenzwerten etc.) und für den Abdruck.
12.12 Maßeinheit weiterschalten (69)
Kurzbeschreibung:
Die Maßeinheit der Gewichtsanzeige wird in der Reihenfolge kg, t, g, lb, oz, N, kN durchgeschaltet. Dabei
werden die Maßeinheiten, die im Setup nicht freigegeben sind, übergangen
Anwendung:
Umschaltung der Maßeinheit bei Waagen, die mit mehreren Maßeinheiten arbeiten können.
Zusatzinformationen:
 Die zu benutzenden Maßeinheiten müssen im Setup der Waage freigegeben sein.
 Im Setup müssen für die o.a. Maßeinheiten Auflösung und Ziffernschritt konfiguriert sein.
 Die eingestellte Maßeinheit gilt neben der Gewichtsanzeige auch für alle Gewichts-Eingaben (z.B. Tara-
Eingabe, Eingabe von Grenzwerten etc.) und für den Abdruck von Gewichtswerten.
12.13 Anzeige Kanal 1 im Verbundkanal (181)
Kurzbeschreibung:
Die Anzeige des ersten Kanals im Waagenverbund wird an der Waage angezeigt.
12.14 Anzeige Kanal 2 im Verbundkanal (182)
Kurzbeschreibung:
Die Anzeige des zweiten Kanals im Waagenverbund wird an der Waage angezeigt.
12.15 Anzeige Kanal 3 im Verbundkanal (183)
Kurzbeschreibung:
Die Anzeige des dritten Kanals im Waagenverbund wird an der Waage angezeigt.
Technische Änderungen vorbehalten
A.S.T. - Angewandte System Technik GmbH, Mess- und Regeltechnik
Kapitel G
03 2015
. /
Bedienung, Fehlererkennung
Seite 45
