Technisches Handbuch RAG701

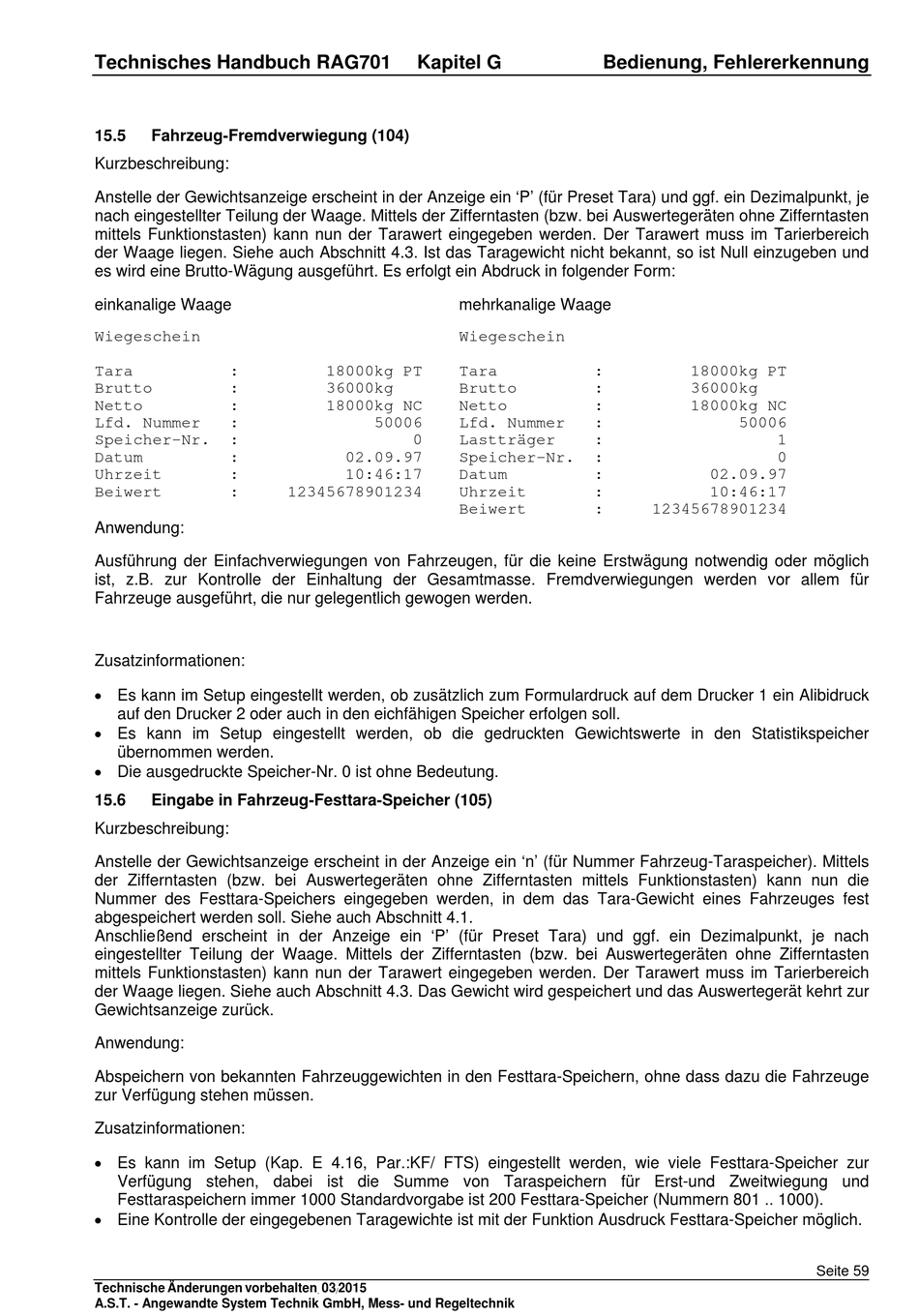

15.5 Fahrzeug-Fremdverwiegung (104)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige erscheint in der Anzeige ein 'P' (für Preset Tara) und ggf. ein Dezimalpunkt, je
nach eingestellter Teilung der Waage. Mittels der Zifferntasten (bzw. bei Auswertegeräten ohne Zifferntasten
mittels Funktionstasten) kann nun der Tarawert eingegeben werden. Der Tarawert muss im Tarierbereich
der Waage liegen. Siehe auch Abschnitt 4.3. Ist das Taragewicht nicht bekannt, so ist Null einzugeben und
es wird eine Brutto-Wägung ausgeführt. Es erfolgt ein Abdruck in folgender Form:
einkanalige Waage
Wiegeschein
Tara :
Brutto :
Netto :
Lfd. Nummer :
Speicher-Nr. :
Datum :
Uhrzeit :
Beiwert :
Anwendung:
Ausführung der Einfachverwiegungen von Fahrzeugen, für die keine Erstwägung notwendig oder möglich
ist, z.B. zur Kontrolle der Einhaltung der Gesamtmasse. Fremdverwiegungen werden vor allem für
Fahrzeuge ausgeführt, die nur gelegentlich gewogen werden.
Zusatzinformationen:
 Es kann im Setup eingestellt werden, ob zusätzlich zum Formulardruck auf dem Drucker 1 ein Alibidruck
auf den Drucker 2 oder auch in den eichfähigen Speicher erfolgen soll.
 Es kann im Setup eingestellt werden, ob die gedruckten Gewichtswerte in den Statistikspeicher
übernommen werden.
 Die ausgedruckte Speicher-Nr. 0 ist ohne Bedeutung.
15.6 Eingabe in Fahrzeug-Festtara-Speicher (105)
Kurzbeschreibung:
Anstelle der Gewichtsanzeige erscheint in der Anzeige ein 'n' (für Nummer Fahrzeug-Taraspeicher). Mittels
der Zifferntasten (bzw. bei Auswertegeräten ohne Zifferntasten mittels Funktionstasten) kann nun die
Nummer des Festtara-Speichers eingegeben werden, in dem das Tara-Gewicht eines Fahrzeuges fest
abgespeichert werden soll. Siehe auch Abschnitt 4.1.
Anschließend erscheint in der Anzeige ein 'P' (für Preset Tara) und ggf. ein Dezimalpunkt, je nach
eingestellter Teilung der Waage. Mittels der Zifferntasten (bzw. bei Auswertegeräten ohne Zifferntasten
mittels Funktionstasten) kann nun der Tarawert eingegeben werden. Der Tarawert muss im Tarierbereich
der Waage liegen. Siehe auch Abschnitt 4.3. Das Gewicht wird gespeichert und das Auswertegerät kehrt zur
Gewichtsanzeige zurück.
Anwendung:
Abspeichern von bekannten Fahrzeuggewichten in den Festtara-Speichern, ohne dass dazu die Fahrzeuge
zur Verfügung stehen müssen.
Zusatzinformationen:
 Es kann im Setup (Kap. E 4.16, Par.:KF/ FTS) eingestellt werden, wie viele Festtara-Speicher zur
Verfügung stehen, dabei ist die Summe von Taraspeichern für Erst-und Zweitwiegung und
Festtaraspeichern immer 1000 Standardvorgabe ist 200 Festtara-Speicher (Nummern 801 .. 1000).
 Eine Kontrolle der eingegebenen Taragewichte ist mit der Funktion Ausdruck Festtara-Speicher möglich.
Technische Änderungen vorbehalten
A.S.T. - Angewandte System Technik GmbH, Mess- und Regeltechnik
Kapitel G
mehrkanalige Waage
Wiegeschein
18000kg PT Tara
36000kg Brutto
18000kg NC Netto
50006 Lfd. Nummer
0 Lastträger
02.09.97 Speicher-Nr.
10:46:17 Datum
12345678901234 Uhrzeit
Beiwert
03 2015
. /
Bedienung, Fehlererkennung
: 18000kg PT
: 36000kg
: 18000kg NC
: 50006
:
:
: 02.09.97
: 10:46:17
: 12345678901234
1
0
Seite 59
