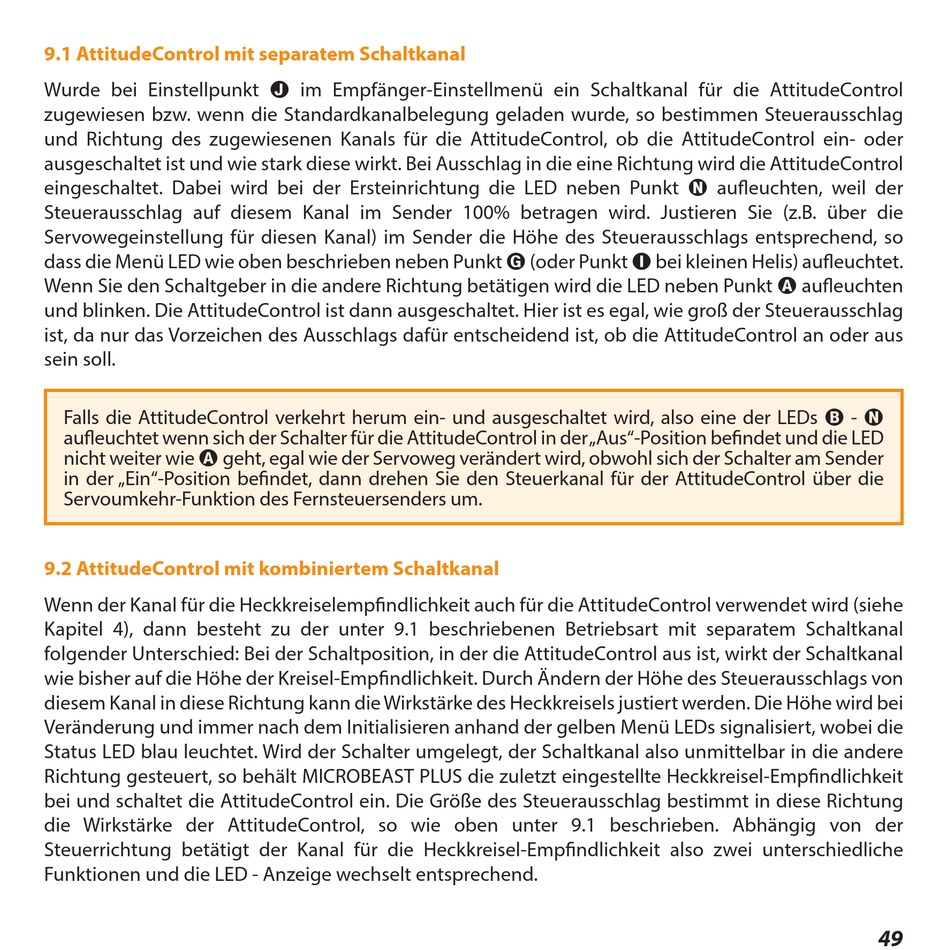

9 .1 AttitudeControl mit separatem Schaltkanal

Wurde bei Einstellpunkt J im Empfänger-Einstellmenü ein Schaltkanal für die AttitudeControl
zugewiesen bzw . wenn die Standardkanalbelegung geladen wurde, so bestimmen Steuerausschlag
und Richtung des zugewiesenen Kanals für die AttitudeControl, ob die AttitudeControl ein- oder
ausgeschaltet ist und wie stark diese wirkt . Bei Ausschlag in die eine Richtung wird die AttitudeControl
eingeschaltet . Dabei wird bei der Ersteinrichtung die LED neben Punkt N aufleuchten, weil der
Steuerausschlag auf diesem Kanal im Sender 100% betragen wird . Justieren Sie (z .B . über die
Servowegeinstellung für diesen Kanal) im Sender die Höhe des Steuerausschlags entsprechend, so
dass die Menü LED wie oben beschrieben neben Punkt G (oder Punkt I bei kleinen Helis) aufleuchtet .
Wenn Sie den Schaltgeber in die andere Richtung betätigen wird die LED neben Punkt A aufleuchten
und blinken . Die AttitudeControl ist dann ausgeschaltet . Hier ist es egal, wie groß der Steuerausschlag
ist, da nur das Vorzeichen des Ausschlags dafür entscheidend ist, ob die AttitudeControl an oder aus
sein soll .
Falls die AttitudeControl verkehrt herum ein- und ausgeschaltet wird, also eine der LEDs B - N
aufleuchtet wenn sich der Schalter für die AttitudeControl in der „Aus"-Position befindet und die LED
nicht weiter wie A geht, egal wie der Servoweg verändert wird, obwohl sich der Schalter am Sender
in der „Ein"-Position befindet, dann drehen Sie den Steuerkanal für der AttitudeControl über die
Servoumkehr-Funktion des Fernsteuersenders um .

9 .2 AttitudeControl mit kombiniertem Schaltkanal

Wenn der Kanal für die Heckkreiselempfindlichkeit auch für die AttitudeControl verwendet wird (siehe
Kapitel 4), dann besteht zu der unter 9 .1 beschriebenen Betriebsart mit separatem Schaltkanal
folgender Unterschied: Bei der Schaltposition, in der die AttitudeControl aus ist, wirkt der Schaltkanal
wie bisher auf die Höhe der Kreisel-Empfindlichkeit . Durch Ändern der Höhe des Steuerausschlags von
diesem Kanal in diese Richtung kann die Wirkstärke des Heckkreisels justiert werden . Die Höhe wird bei
Veränderung und immer nach dem Initialisieren anhand der gelben Menü LEDs signalisiert, wobei die
Status LED blau leuchtet . Wird der Schalter umgelegt, der Schaltkanal also unmittelbar in die andere
Richtung gesteuert, so behält MICROBEAST PLUS die zuletzt eingestellte Heckkreisel-Empfindlichkeit
bei und schaltet die AttitudeControl ein . Die Größe des Steuerausschlag bestimmt in diese Richtung
die Wirkstärke der AttitudeControl, so wie oben unter 9 .1 beschrieben . Abhängig von der
Steuerrichtung betätigt der Kanal für die Heckkreisel-Empfindlichkeit also zwei unterschiedliche
Funktionen und die LED - Anzeige wechselt entsprechend .
49
