Beastx microbeast plus Zusatzanleitung Seite 25

Antrieb mit Verbrennungsmotor
Achten Sie insbesondere bei Sensoren für Verbrennungsmotoren auf polrichtigen Anschluss des Sensors
am Adapterkabel BXA76401 . Hier werden üblicherweise Sensoren verwendet, die für externe
Drehzahlregelsysteme anderer Hersteller konzipiert wurden und daher eine spezielle Pinbelegung
aufweisen und bei denen die Farben der Anschlusskabel nicht der Norm entsprechen . (Beim Align
Governor Sensor HE50H22 sind beispielsweise die Kabelfarben vertauscht . Hier kennzeichnet rot den
Minuspol und schwarz den Pluspol!)

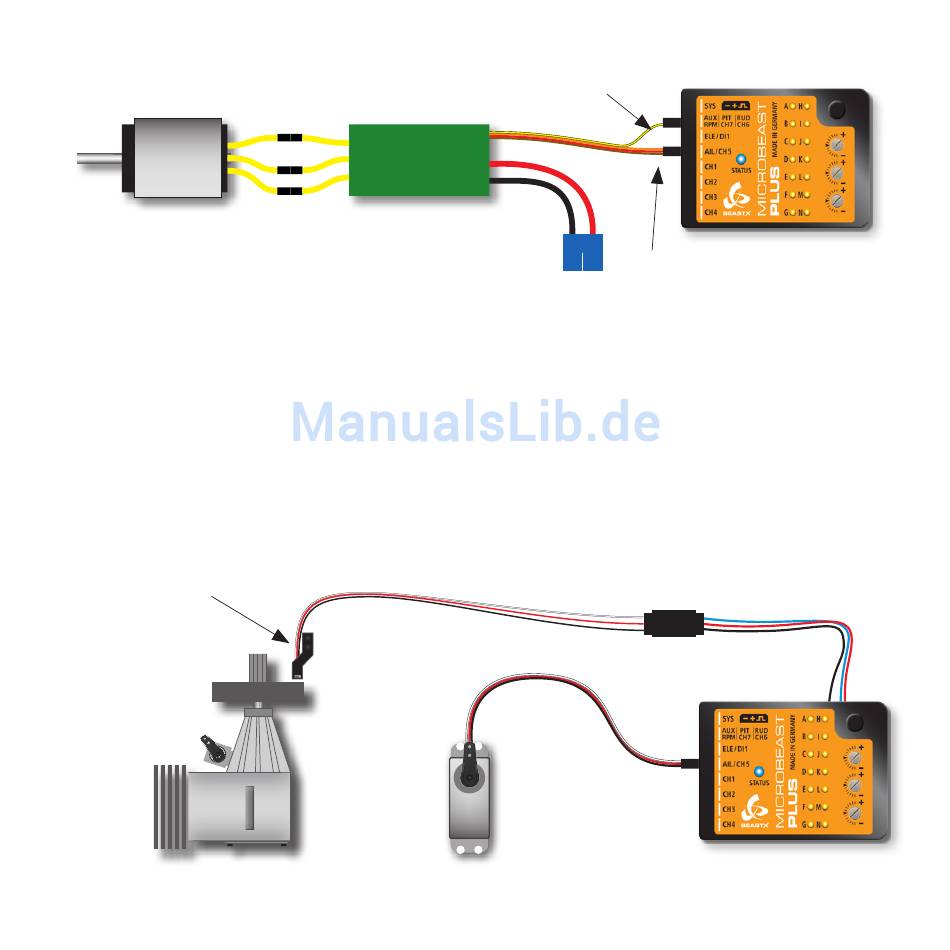

Magnetsensor an
Kupplungsglocke
Drehzahlsignal
Motorsteller
Gasservo
Steuerleitung
BXA76401
Abb. 6
Abb. 7
25
