Nachfolgend einige Montage- und Anschlussbeispiele . Wie beschrieben können nahezu alle Arten von
Drehzahlsensoren verwendet werden . Leider ist es unmöglich sämtliche Typen auszuprobieren und
aufzuzählen . Wenden Sie sich im Zweifel an Ihren Fachhändler um zu erfahren, ob ein bestimmter Sensor
in Verbindung mit MICROBEAST PLUS verwendet werden kann .

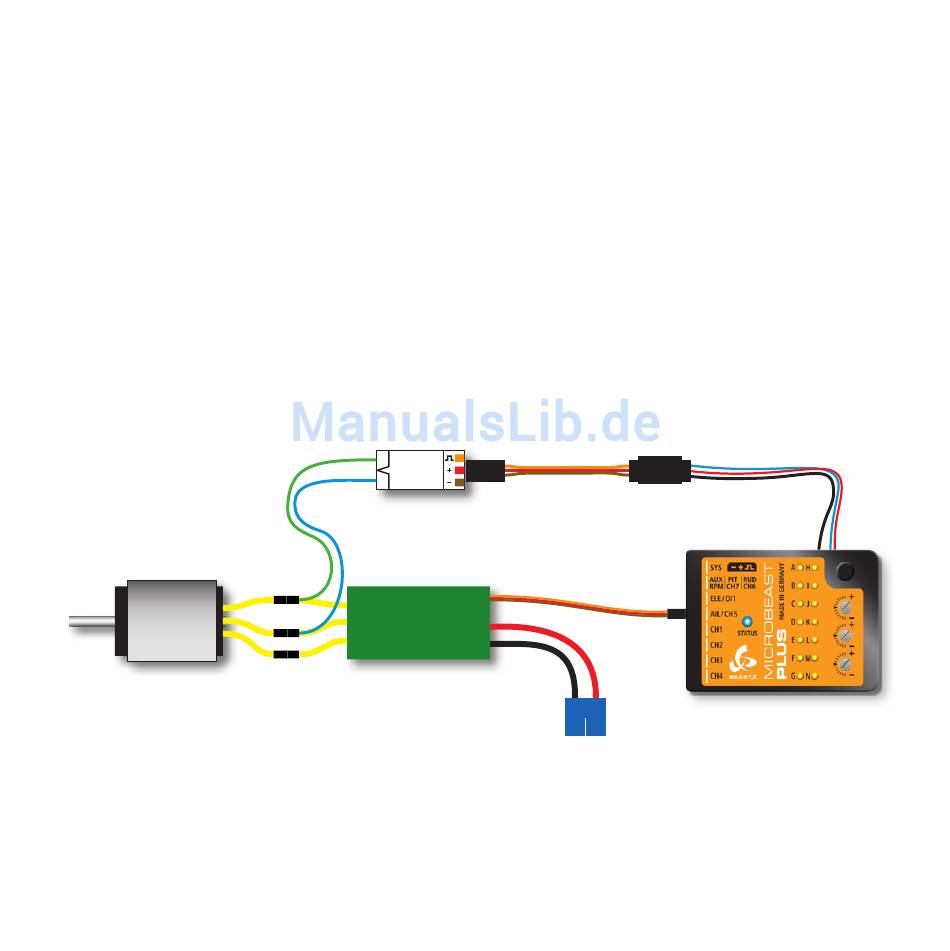

Elektroantrieb - Externer Phasensensor
Verbinden Sie die Leitungen des Phasensensors mit zwei beliebigen Phasen des Elektromotors . Es
empfiehlt sich die Leitungen an die Steckkontakte des Motorstellers anzulöten . So ist ein späterer
Motorausbau z . B . zu Wartungszwecken einfacher . Bei manchen Phasensensoren ist die Verwendung von
einer Messleitung ausreichend . Überlicherweise ist das der Fall wenn der Motorsteller das System über
eine BEC - Stromversorgung vom Antriebsakku speißt und dadurch keine galvanische Trennung zwischen
Motor- und Empfängerstromkreis vorliegt . Wir empfehlen dennoch stets beide Messleitungen
anzuschließen . So ist gewährleistet, dass der Sensor ein möglichst störungsfreies Signal liefert .
Der Motorsteller wird am Ausgang [CH5] angesteckt .
Elektroantrieb - Motorsteller mit Ausgang für das Drehzahlsignal
Wenn ein Motorsteller mit separater Signalleitung für das Drehzahlsignal verwendet wird, so kann diese
statt an dem seitlichen Sensoranschluss alternativ auch am Anschluss [RPM] an der vorderen Steckerleiste
von MICROBEAST PLUS angesteckt werden (unterster Pin des 3-fach Signalanschluss) . Drehzahlsensoren
können hier aber nicht angeschlossen werden, da an dieser Stiftleiste keine Möglichkeit für die
Spannungsversorgung gegeben ist! Der Motorsteller wird am Ausgang [CH5] angesteckt .
24
BXA76013
RPM
1
BL
Sensor
2
Motorsteller
BXA76401
Abb. 5
