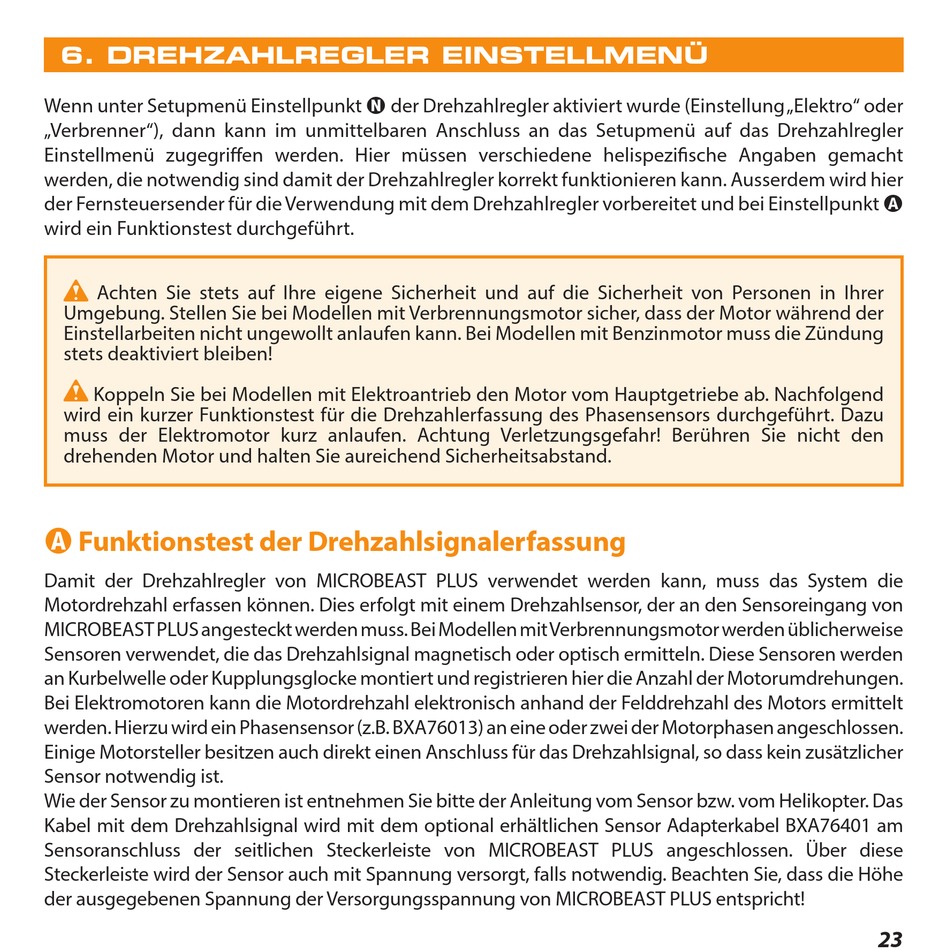

6. DREHZAHLREGLER EINSTELLMENÜ
Wenn unter Setupmenü Einstellpunkt N der Drehzahlregler aktiviert wurde (Einstellung „Elektro" oder
„Verbrenner"), dann kann im unmittelbaren Anschluss an das Setupmenü auf das Drehzahlregler
Einstellmenü zugegriffen werden . Hier müssen verschiedene helispezifische Angaben gemacht
werden, die notwendig sind damit der Drehzahlregler korrekt funktionieren kann . Ausserdem wird hier
der Fernsteuersender für die Verwendung mit dem Drehzahlregler vorbereitet und bei Einstellpunkt A
wird ein Funktionstest durchgeführt .
Achten Sie stets auf Ihre eigene Sicherheit und auf die Sicherheit von Personen in Ihrer
Umgebung . Stellen Sie bei Modellen mit Verbrennungsmotor sicher, dass der Motor während der
Einstellarbeiten nicht ungewollt anlaufen kann . Bei Modellen mit Benzinmotor muss die Zündung
stets deaktiviert bleiben!
Koppeln Sie bei Modellen mit Elektroantrieb den Motor vom Hauptgetriebe ab . Nachfolgend
wird ein kurzer Funktionstest für die Drehzahlerfassung des Phasensensors durchgeführt . Dazu
muss der Elektromotor kurz anlaufen . Achtung Verletzungsgefahr! Berühren Sie nicht den
drehenden Motor und halten Sie aureichend Sicherheitsabstand .

A Funktionstest der Drehzahlsignalerfassung

Damit der Drehzahlregler von MICROBEAST PLUS verwendet werden kann, muss das System die
Motordrehzahl erfassen können . Dies erfolgt mit einem Drehzahlsensor, der an den Sensoreingang von
MICROBEAST PLUS angesteckt werden muss . Bei Modellen mit Verbrennungsmotor werden üblicherweise
Sensoren verwendet, die das Drehzahlsignal magnetisch oder optisch ermitteln . Diese Sensoren werden
an Kurbelwelle oder Kupplungsglocke montiert und registrieren hier die Anzahl der Motorumdrehungen .
Bei Elektromotoren kann die Motordrehzahl elektronisch anhand der Felddrehzahl des Motors ermittelt
werden . Hierzu wird ein Phasensensor (z . B . BXA76013) an eine oder zwei der Motorphasen angeschlossen .
Einige Motorsteller besitzen auch direkt einen Anschluss für das Drehzahlsignal, so dass kein zusätzlicher
Sensor notwendig ist .
Wie der Sensor zu montieren ist entnehmen Sie bitte der Anleitung vom Sensor bzw . vom Helikopter . Das
Kabel mit dem Drehzahlsignal wird mit dem optional erhältlichen Sensor Adapterkabel BXA76401 am
Sensoranschluss der seitlichen Steckerleiste von MICROBEAST PLUS angeschlossen . Über diese
Steckerleiste wird der Sensor auch mit Spannung versorgt, falls notwendig . Beachten Sie, dass die Höhe
der ausgegebenen Spannung der Versorgungsspannung von MICROBEAST PLUS entspricht!
