MULTICAL® 602 & ULTRAFLOW®
6.2.2

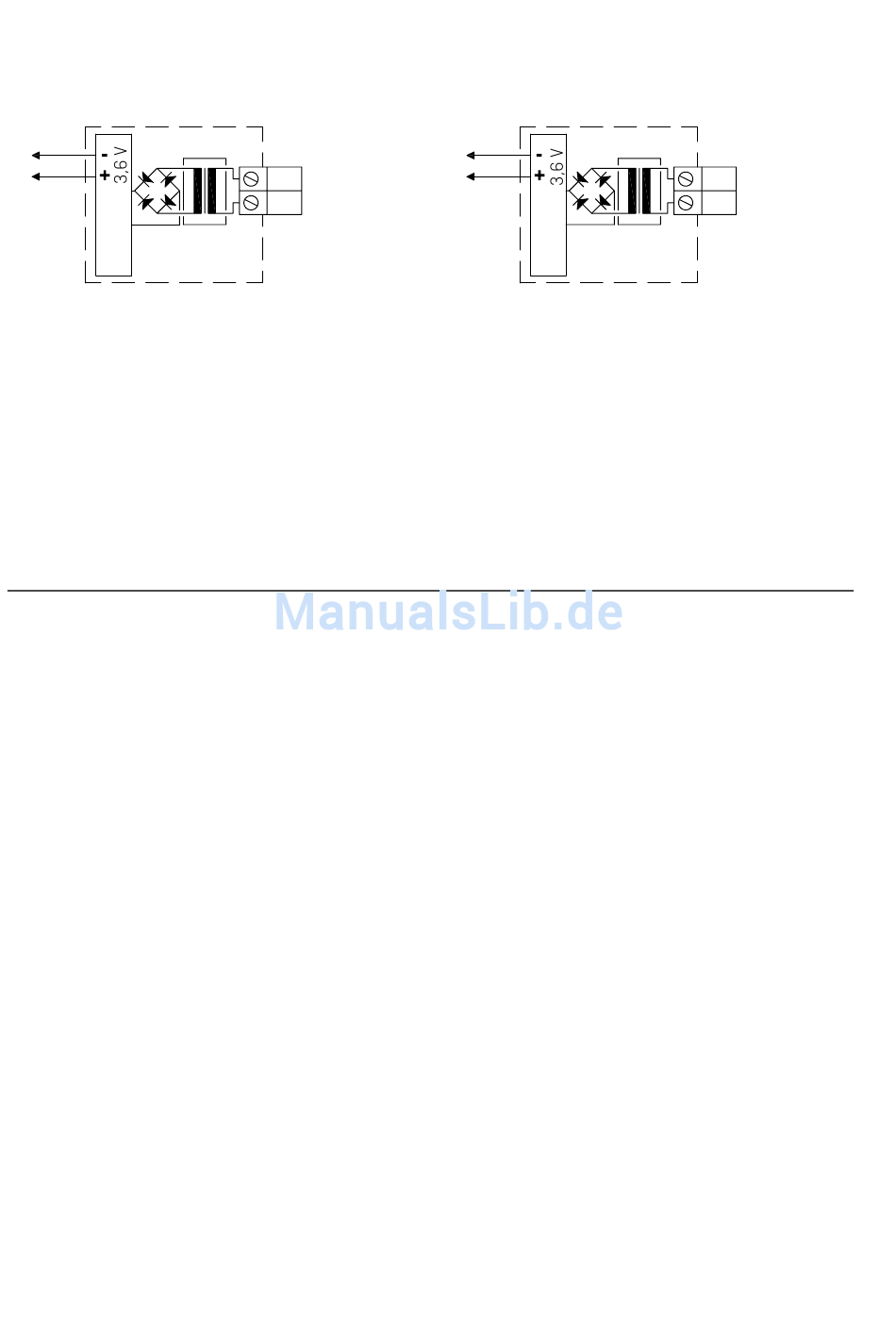

Isolierte lineare Versorgungsmodule

24 VAC Versorgung
Schwarz
61
Rot
60
24 VAC
Z.B. kann ein Transformator 230/24 V,
Typ 66-99-403 verwendet werden.
Achtung: MULTICAL® 602 kann nicht mit
24 VDC versorgt werden.

7 Funktionskontrolle

Nach der Installation des gesamten Energiezählers sollte eine Funktionskontrolle durchgeführt
werden. Öffnen Sie Thermostaten und Ventile der Anlage, um eine Wasserdurchströmung
herzustellen. Drücken Sie die obere Drucktaste von MULTICAL® 602 und kontrollieren Sie die
Anzeigen für Temperatur und Durchfluss auf Glaubwürdigkeit.
Wichtige Mitteilung in Bezug auf die Installation:
Wenn die Installation beendet ist , und es im System Durchfluss gibt, muss man den
Frontplattenknopf drücken, bis der Infocode angezeigt wird. Warten Sie hiernach 15-20 Sekunden,
während der Infocodenstatus von dem (den) angeschlossenen Durchflusssensor(en) aktualisiert
wird. Bleibt der Infocode angezeigt, wird der Zähler die nächsten 4 Minuten fortwährend den
Zählerstatus alle 10 Sekunden aktualisieren, bis er zu der ersten Anzeige zurückkehrt. Diese
Aktualisierungssequenz kann höchstens 25 Male pro Tag (24 Stunden) aktiviert werden, die
Sequenz fängt aber erst dann an, wenn der Zähler mehr als 15-20 Sekunden den Infocode
angezeigt hat.
Falls dies ausgelassen wird, kann man den Status des/der angeschlossenen Durchflusssensor(en)
erst am Tag (nach Zählerzeit 00:00:10) nach der Installation des Zählers (fern)auslesen.
16
97
24 VAC
98
230 VAC Versorgung
Schwarz
61
Rot
60
230 VAC
Dieses Modul wird bei direktem Netz-anschluss
verwendet.
Achtung: Eine externe Versorgung darf
nur dem Versorgungsmodul
angeschlossen werden.
Kamstrup A/S • 5512953_C4_DE_07.2015
27
230 VAC
