Kamstrup ULTRAFLOW Montageanleitung Und Bedienungsanleitung Seite 8

MULTICAL® 602 & ULTRAFLOW®

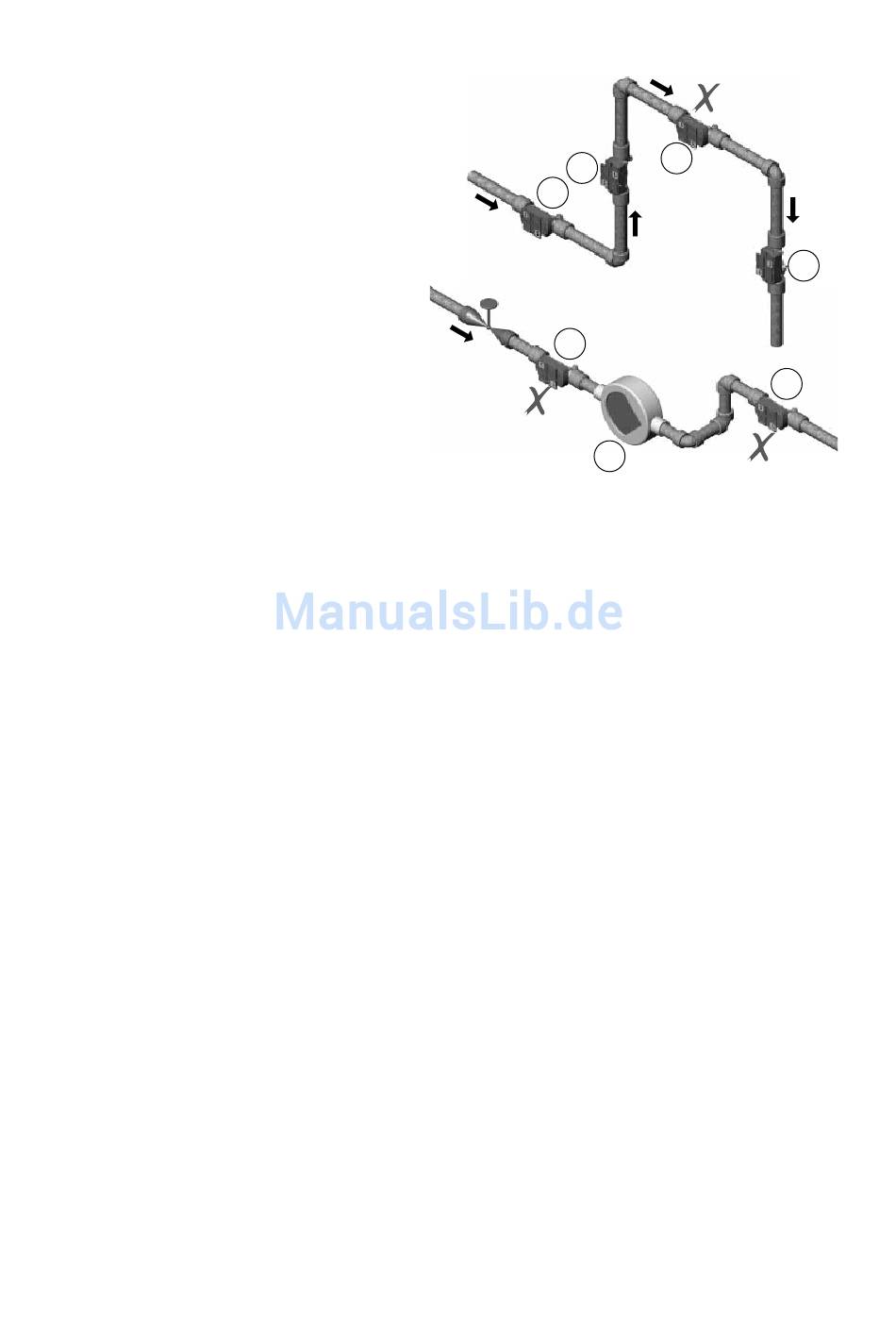

A Empfohlene Platzierung.
B Empfohlene Platzierung.
C Unannehmbare Platzierung wegen der Gefahr
von Luftansammlungen.
D Annehmbar in geschlossenen Systemen.
Unannehmbare Platzierung in offenen
Systemen wegen der Gefahr einer
Luftansammlung im System.
E Ein Durchflusssensor soll nicht un-
mittelbar nach einem Ventil platziert
werden, abgesehen von Absperrhähnen
(Kugelventiltyp), die völlig offen sein müssen,
wenn sie nicht zum Absperren verwendet
werden.
F Ein Durchflusssensor darf nie auf der
Saugseite einer Pumpe platziert werden.
G Ein Durchflusssensor soll nicht nach zwei
Rohrkrümmern, platziert hintereinander in
zwei Ebenen, montiert werden.
Um die Kavitation vorzubeugen, muss der Betriebsdruck (der Druck beim Durchflusszähler-
ausgang) beim ULTRAFLOW® mindestens 1,5 bar bei q
gilt für Temperaturen bis zu ca. 80 °C.
ULTRAFLOW® darf keinem niedrigeren Druck als dem Umgebungsdruck (Vakuum) ausgesetzt
werden.
8
B
A
E
F
und mindestens 2,5 bar bei q
p
Kamstrup A/S • 5512953_C4_DE_07.2015
C
D
G
sein. Dies
s
