4 Montage des Rechenwerks

Es gibt drei verschiedene Einbauweisen des MULTICAL® 602 Rechenwerks:

4.1 Kompaktmontage

Das Rechenwerk wird direkt auf den Durchflusssensor montiert, evtl. mit einem Winkelbeschlag.
Nach der Montage wird das Rechenwerk mit Plombe und Draht versiegelt. Wo kräftige
Kondensierung vorkommen kann (z.B. Kälteapplikationen), empfehlen wir die Wandmontage des
Rechenwerks. Siehe ebenfalls Pkt. 3.1 Montage von ULTRAFLOW® ≤ DN125, Seite 9.

4.2 Separate/Wandmontage

Bei der Montage in kondensierender Umgebung
sowie um die Batterielebensdauer zu
verlängern, empfehlen wir die Verwendung
eines Wandbeschlags.

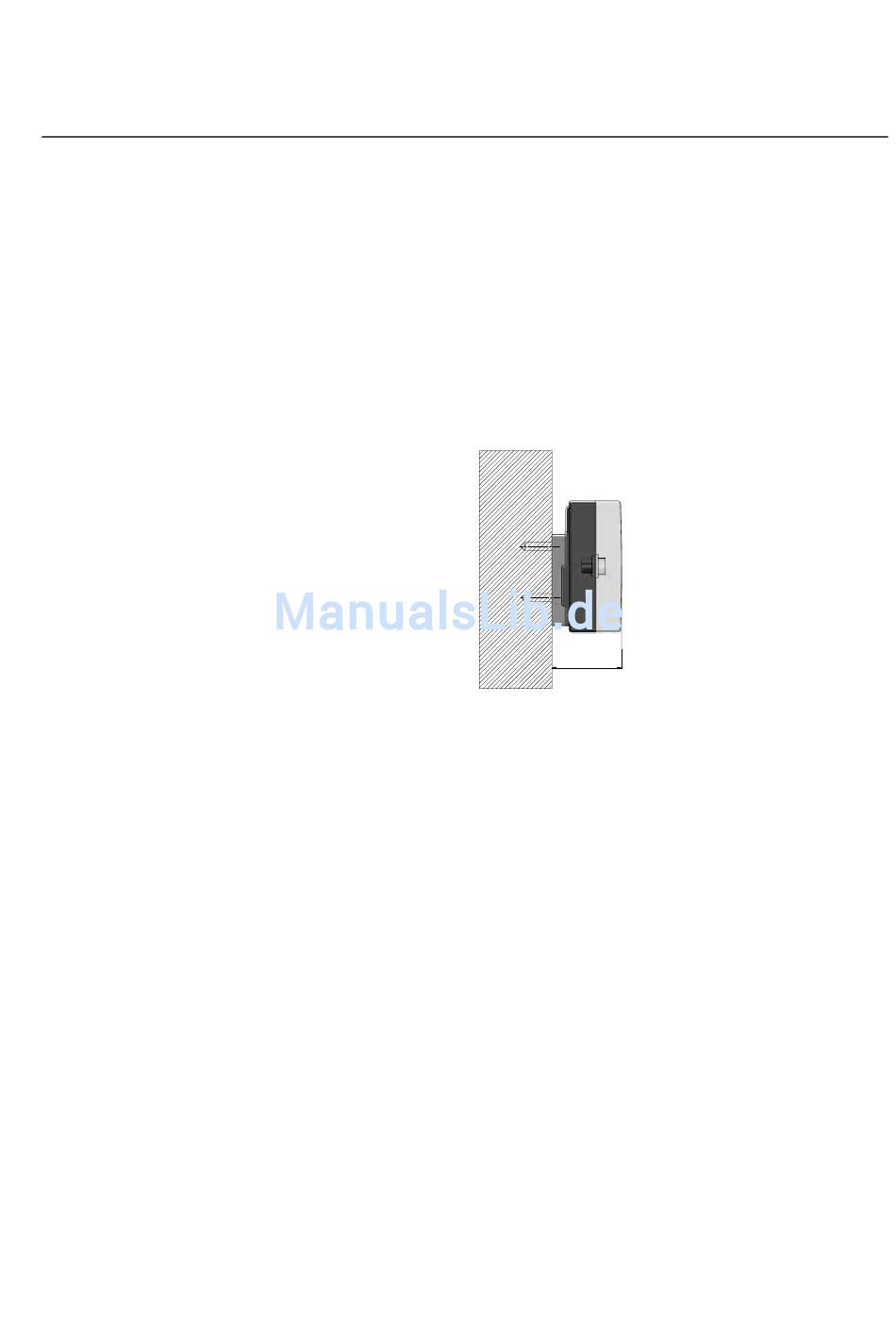

Der Wandbeschlag ermöglicht die Montage
von MULTICAL® 602 an eine ebene Wand.
Verwenden Sie den Beschlag zur Markierung
der beiden 6 mm Bohrlöcher.
52 mm

4.3 Panelmontage

Mit dem Paneleinbausatz, Nr. 66-99-104 (192 x 144 mm) von Kamstrup, kann MULTICAL® 602
direkt in Panelen oder Steuertafeln eingebaut werden.
Kamstrup A/S • 5512953_C4_DE_07.2015 11
