9.2.2 M-Bus + Impulseingänge, Typ 67-00-20/27/28/29
M-Bus kann in Stern-, Ring- oder Bustopologie montiert werden. Abhängig von der
Stromversorgung des M-Bus Masters und dem gesamten Kabelwiderstand können bis zu 250
Zähler verbunden werden.
Kabelwiderstand
Kabelkapazität

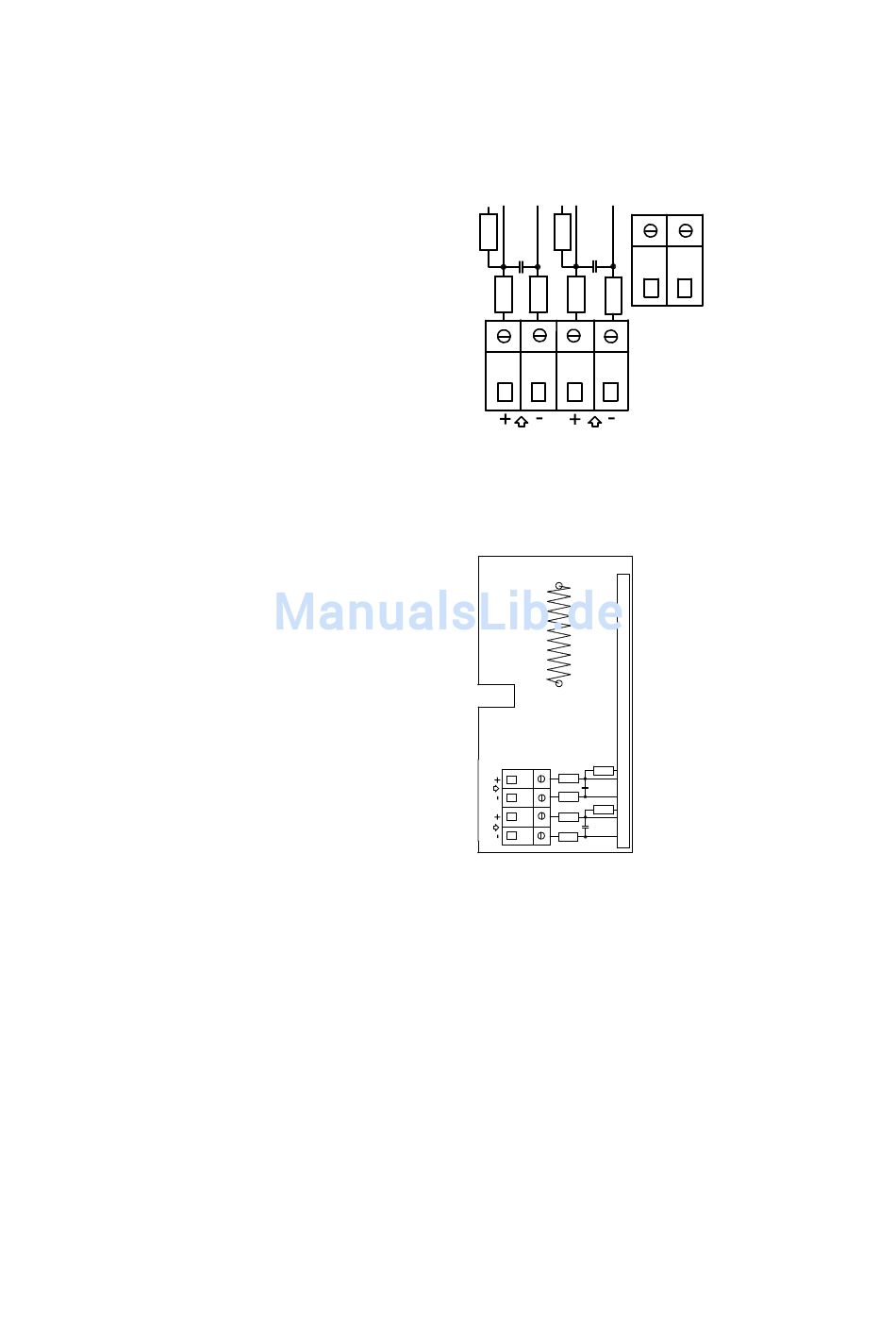

Das M-Bus Netz wird über Klemme 24 und 25
angeschlossen. Die Polarität ist gleichgültig.
M-Bus wird mit Impulseingängen geliefert.
9.2.3 Funk + Impulseingänge, 67-00-21/25/26
Das Funkmodul wird zur drahtlosen
Kommunikation über gebührenfreie
Funkfrequenzen verwendet und ist
mit integrierter Antenne oder mit
Anschlussmöglichkeit für Zusatzantenne
lieferbar.
Für weitere Auskünfte über Funkauslesung
verweisen wir auf Technische Beschreibung für
Funk (5512-013).
Die Impulseingänge dieses Moduls sind mit den
früher beschriebenen identisch.
Achtung: Typ 67-00-21 schliesst Funk- und
Routerfunktionen ein.
Das FunkRouter Modul (67-00-21)
muss mit Netzversorgung verwendet
werden.
9.2.4 Prog. Datenlogger + RTC + 4...20 mA Eingänge + Impulseingänge, Typ 67-00-22
Das Modul wird immer mit Anschlussmöglichkeit für 2 Druckgeber an den Klemmen 57, 58 und 59
ausgeliefert und kann auf die Stromauslesung oder auf einen Druckbereich von 6, 10 oder 16 bar
eingestellt werden.
Das Modul ist für die Fernauslesung vorbereitet, wobei die Daten von Zähler/Modul mittels
eines an den Klemmen 62, 63 und 64 angeschlossenen externen GSM/GPRS-Modems an die
Systemsoftware übertragen werden.
Weiterhin verfügt das Modul über zwei extra Impulseingänge, VA und VB.
Das Modul muss immer mit einer Spannung von 24 V AC versorgt werden.
Kamstrup A/S • 5512953_C4_DE_07.2015
< 29 Ohm
< 180 nF
