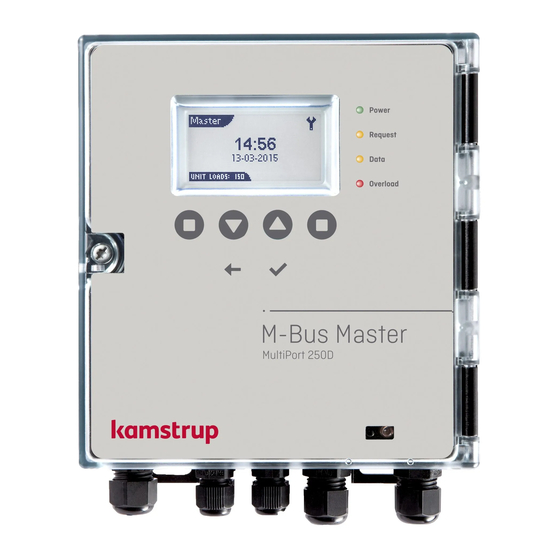

Kamstrup M-Bus Master MultiPort 250D Installations- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für M-Bus Master MultiPort 250D:
- Bedienungsanleitung (77 Seiten) ,
- Installations- und benutzeranleitung (48 Seiten) ,
- Installations- und bedienungsanleitung (12 Seiten)
Verwandte Anleitungen für Kamstrup M-Bus Master MultiPort 250D
Inhaltszusammenfassung für Kamstrup M-Bus Master MultiPort 250D
- Seite 1 M-Bus Master MultiPort 250D Installations- und Bedienungsanleitung Kamstrup A/S Industrivej 28, Stilling DK-8660 Skanderborg TEL: +45 89 93 10 00 FAX: +45 89 93 10 01 info@kamstrup.de www.kamstrup.de...
-
Seite 2: Inhaltsverzeichnis
Sekundäradressierung (00000001-99999999) ............ 18 5.3. Erweiterte Sekundäradressierung (00000001-99999999)/(00000001-99999999) ... 18 M-Bus-Kommunikation ................. 19 6.1. Kommunikationsgeschwindigkeiten ..............19 6.2. Transparente Auslesung .................. 19 Bedienung von M-Bus Master MultiPort 250D ..........20 7.1. Drucktasten....................20 7.2. Leuchtdioden ....................21 7.2.1. Power ......................21 7.2.2. - Seite 3 7.10.3. Die zuletzt ausgeführte Zählerauslesung anzeigen..........27 7.10.4. Netzwerkfehlersuche..................27 7.10.5. Informationslogger ..................28 7.10.6. Einstellungen ab Werk..................28 7.10.7. Den Master neu starten ................... 29 7.10.8. Über M-Bus Master MultiPort 250D..............29 Webserver ....................30 8.1. IP->COM-Programm ..................30 8.1.1.
-
Seite 4: Einführung
Der Master stromversorgt die M-Bus Slave-Module in den einzelnen Zählern. Dies ermöglicht eine längere Batterielebensdauer für batterieversorgte Zähler. Ein M-Bus Netzwerk, wo Kamstrup M-Bus Master MultiPort 250D verwendet wird, kann bis zu 250 Zähler enthalten. Wenn mehrere Master als Repeater konfiguriert und in Kaskade verbunden werden, und wenn gleichzeitig ausschließlich Sekundäradressierung verwendet... -
Seite 5: Funktionalität
Installations- und Bedienungsanleitung M-Bus Master MultiPort 250D 2. Funktionalität Kamstrup M-Bus Master MultiPort 250D ist ein M-Bus Master konzipiert für den Anschluss von bis zu 250 Zählern mit M-Bus-Schnittstelle. Abhängig vom Kabeltyp kann die Kabellänge eines Masters bis zu 2800 m sein. -
Seite 6: Funktionsübersicht
PIN gesichert werden. 4 Leuchtdioden zeigen den Stand der Netzversorgung, der Datenkommunikation sowie die mögliche Überlastung und den möglichen Kurzschluss des M-Bus Netzes. Kamstrup M-Bus Master MultiPort 250D ist auf Innenmontage konzipiert. Die Schutzklasse kann bis zu IP67 sein. 2.1. -
Seite 7: Anschlüsse
Alle Anschlüsse auf MultiPort 250D sind als Schraubverbindungen mit einer maximalen Kabelgröße von 2 mm ausgeführt. Die Schutzklasse von M-Bus Master MultiPort 250D kann bis zu IP67 sein. IP67 bedeutet vollkommener Schutz gegen Staub und Feuchtigkeitsschutz in Minimum 30 Minuten in bis zu 1 Meter Tiefe. -
Seite 8: Anschlussübersicht
M-Bus Output von Master an Zähler 3.2. Spannungsversorgung Die Spannungsversorgung in M-Bus Master MultiPort 250D ist vom Typ Switch-Mode und fordert eine Spannung zwischen 100 Volt und 240 Volt. Die Frequenz kann 50 Hz oder 60 Hz sein. Das Netzkabel wird an den Master über die dazugehörige Verschraubung angeschlossen. Der Durchmesser muss zwischen 4 und 8 mm sein. - Seite 9 Der Master kann ab Werk mit einem 145 cm langen Kabel mit USB-Stecker Typ A geliefert werden. USB-Stecker Typ A Um mit dem M-Bus Master MultiPort 250D über USB kommunizieren zu können, muss der dazugehörige USB-Treiber im Auslesecomputer installiert sein. Bitte finden Sie das Programm auf der Kamstrup Homepage unter dem Menü Support ->...
- Seite 10 Installations- und Bedienungsanleitung M-Bus Master MultiPort 250D 5512854_A1_DE_08.2010...
-
Seite 11: Rs-232
Installations- und Bedienungsanleitung M-Bus Master MultiPort 250D 3.4. RS-232 Der RS-232-Anschluss von M-Bus Master MultiPort 250D kann zur M-Bus-Kommunikation auf der gleichen Ebene mit den übrigen seriellen Anschlüssen verwendet werden. Folgende Kommunikationsgeschwindigkeiten können zur M-Bus-Kommunikation verwendet werden: 300 Baud 8E1 2400 Baud 8E1 9600 Baud 8E1. -
Seite 12: M-Bus-Ausgang
Der Master wird als Repeater konfiguriert, indem der Jumper auf den Repeater- gekennzeichneten Stecker platziert wird. Wenn ein M-Bus Master MultiPort 250D als Repeater verwendet wird, wird das davor liegende M-Bus-Netzwerk an die M-Bus Repeater Eingangsklemmen 53 und 54 angeschlossen. Die nachfolgenden Zähler werden an die M-Bus-Ausgangsklemmen 24 und 25 angeschlossen. - Seite 13 Installations- und Bedienungsanleitung M-Bus Master MultiPort 250D Wenn der Master als Repeater konfiguriert ist, werden nur diejenigen Menüpunkte angezeigt, die verwendet werden können, wenn der Master als Repeater konfiguriert ist. Wenn ein Repeater keine Verbindung zum Master oder Repeater über die Klemmen 53 und 54 hat, erscheint das untere Symbol auf dem Display.
-
Seite 14: Verkabelung
Kabeln zu halten, um die Störeinstrahlung zu minimieren. 4.1. Sondereigenschaften für M-Bus Master 250D M-Bus Master MultiPort 250D ist mit der neuesten Kabeltreibertechnologie konstruiert und ist deshalb recht unempfindlich gegen die Kapazität des M-Bus-Netwerks. Bei der Konzipierung des M-Bus-Netzwerks für den Gebrauch zusammen mit M-Bus Master MultiPort 250D ist es deshalb hauptsächlich der Kabelwiderstand im Netzwerk, der den... -
Seite 15: Installationsparameter
Installations- und Bedienungsanleitung M-Bus Master MultiPort 250D 4.3. Installationsparameter Folgende Parameter sind für die mögliche Kabellänge in einem M-Bus-Netzwerk wesentlich. 4.3.1. Kabel Der Widerstand und die Kapazität eines Kabels sollen so gering wie möglich sein. Je dicker das Kabel, desto niedriger der Widerstand. Je dicker das Kabel, desto höher die Kapazität. -
Seite 16: Kabeltopologie
Installations- und Bedienungsanleitung M-Bus Master MultiPort 250D 4.3.2. Kabeltopologie In einem M-Bus-Netzwerk wird normalerweise Bus- oder Sterntopologie oder eine Kombination von den beiden verwendet. Der Vorteil der Bustopologie besteht in kurzen Kabelzügen. Bei einem Kabelbruch ist der Nachteil jedoch, dass all die nachfolgenden Zähler nicht mehr ausgelesen werden können. -
Seite 17: Beispiele Der Netzwerkgrößen
Installations- und Bedienungsanleitung M-Bus Master MultiPort 250D Sterntopologie, wo jeder einzelne Zähler direkt an den M-Bus Master angeschlossen ist 4.3.3. Beispiele der Netzwerkgrößen In den Tabellen unten werden Beispiele der realisierbaren Netzwerkgrößen mit verschiedenen Kabelgrößen angezeigt. Für jeden angeschlossenen Repeater verlängert sich die mögliche Kabellänge ebenfalls mit den unten angegebenen Längen. -
Seite 18: M-Bus-Adressierung
Jeder Zähler muss seine eigene Primäradresse zwischen 001 und 250 haben. Wenn mehrere Zähler die gleiche Adresse haben, gibt es eine Kollision, und die Zähler können nicht ausgelesen werden. Die Kamstrup M-Bus-Module verwenden automatisch die 2-3 letzten Ziffern der Kundennummer als Primäradresse. 5.2. -
Seite 19: M-Bus-Kommunikation
Der integrierte Port-Controller des Masters sichert, dass die Kommunikation nur jeweils über einen seriellen Port erfolgen kann. 6.1. Kommunikationsgeschwindigkeiten M-Bus Master MultiPort 250D unterstützt die folgenden Kommunikationsgeschwindigkeiten: 300 Baud 8E1 2400 Baud 8E1 9600 Baud 8E1 (nicht über GPRS). 6.2. -
Seite 20: Bedienung Von M-Bus Master Multiport 250D
Installations- und Bedienungsanleitung M-Bus Master MultiPort 250D 7. Bedienung von M-Bus Master MultiPort 250D Die Bedienung des Masters erfolgt direkt über das Display und sechs Drucktasten. Linke Funktionstaste Rechte Funktionstaste Nach unten Nach oben Zurück 7.1. Drucktasten Das Display ist so strukturiert, dass die linke und rechte Funktionstasten als Softtasten funktionieren, d.h. -
Seite 21: Leuchtdioden
Installations- und Bedienungsanleitung M-Bus Master MultiPort 250D Zurück Geht im Menü eine Stufe zurück (nach oben) oder zurück zum vorherigen Display, wenn eine Abkürzungstaste verwendet worden ist. Startet die Funktion, die über die Pfeiltasten gewählt worden ist. 7.2. Leuchtdioden Der Master hat 4 Leuchtdioden auf der Frontseite. -
Seite 22: Display
Installations- und Bedienungsanleitung M-Bus Master MultiPort 250D 7.3. Display Das hintergrundbeleuchtete Display hat eine Auflösung von 128x64 Pixels. Der Master wird über das Display und die sechs Drucktasten bedient. Die vier Ecken des Displays werden zu vier verschiedenen Informationstypen verwendet. -
Seite 23: Zählersuche Mit Multiport 250D
Installations- und Bedienungsanleitung M-Bus Master MultiPort 250D 7.5. Zählersuche mit MultiPort 250D Bei einer Zählersuche (Scanning) über den Master kann zwischen dem primären und dem sekundären Scanning gewählt werden. Die Kommunikationsgeschwindigkeit kann 300, 2400 oder 9600 Baud betragen, und das Scanning kann auf alle drei Geschwindigkeiten erfolgen. -
Seite 24: Zählerauslesung Mit Multiport 250D
Hauptmenü Zählerauslesung M-Bus Master MultiPort 250D speichert die Zähler aus dem zuletzt ausgeführten Scanning. Deshalb ist es nicht notwendig, das ganze M-Bus-Netzwerk zu scannen, jedes Mal ein Zähler ausgelesen werden soll. Man wählt einfach den Zähler, der ausgelesen werden soll, im Menü... -
Seite 25: Einstellungen In Multiport 250D
Installations- und Bedienungsanleitung M-Bus Master MultiPort 250D 7.7. Einstellungen in MultiPort 250D Es gibt eine Anzahl Konfigurationen, die über das Display des Masters eingestellt werden können. Alle Einstellungen werden gespeichert, auch wenn der Master keine Versorgungsspannung hat. Klicken Sie auf , um die Einstellungen zu speichern. -
Seite 26: Übrige Einstellungen
Standardmäßig ist der Auslesekopf deaktiviert. 7.9. PIN-Code Auf M-Bus Master MultiPort 250D können die Tastatur und die Auslesung über den Auslesekopf mit einem PIN-Code gesichert werden. Mit und wird der Wert geändert, und mit den linken und rechten Funktionstasten wird zwischen den einzelnen Zeichen gewechselt. -
Seite 27: Erweitert
Installations- und Bedienungsanleitung M-Bus Master MultiPort 250D Der Master verschließt automatisch ca. 30 Minuten nach letzter Verwendung. Beachten Sie bitte, dass der Master nur von einem Kamstrup Techniker zurückgesetzt werden kann, wenn der PIN-Code verloren gegangen ist. 7.10. Erweitert Das Menü Advanced enthält verschiedene Funktionen zur Zählerauslesung, zur Netzwerkfehlersuche, zum Anzeigen von Betriebs- und Fehlerloggern usw. -
Seite 28: Informationslogger
Installations- und Bedienungsanleitung M-Bus Master MultiPort 250D Auf Master wechseln Auf Repeater wechseln Die Kommunikation aus dem Master kann über die Tasten, das Display, RS-232, USB und den Auslesekopf hergestellt werden. Nach Abschluss der Fehlersuche ist es Aufgabe des Operators, den Master über die Tasten oder durch Neustart des Masters als Repeater neu zu konfigurieren. -
Seite 29: Den Master Neu Starten
Wenn es nicht möglich ist, die Spannungsversorgung abzubrechen, kann der Master über das Menü Reboot neu gestartet werden. Reboot Device wählen Der Master wird neu starten 7.10.8. Über M-Bus Master MultiPort 250D Im Menü About gehen die Seriennummer des Masters sowie die Revisionen der einzelnen Hardware- und Softwareeinheiten hervor. 5512854_A1_DE_08.2010... -
Seite 30: Webserver
Google Chrome 5. Ein IP für den COM-Port-Wandler muss ebenfalls installiert werden, um die Kommunikation mit dem Master zu ermöglichen. Das Programm ist auf der Kamstrup Homepage verfügbar. Die Kommunikation kann über RS-232, RS-485 und USB erfolgen. Die verfügbaren Möglichkeiten sind in den folgenden Abschnitten beschrieben. -
Seite 31: Ip->Com Konfigurieren
Installations- und Bedienungsanleitung M-Bus Master MultiPort 250D Wenn die Installation abgeschlossen ist, startet das Programm. 8.1.1. IP->COM konfigurieren Standardstartseite Wählen Sie den COM-Port, an welchen der Master angeschlossen ist. Beachten Sie bitte, dass ein COM-Port auch beim Anschluss über USB zu wählen ist. - Seite 32 Installations- und Bedienungsanleitung M-Bus Master MultiPort 250D Nach der Verwendung soll Disable gewählt werden, um den COM-Port freizugeben. Device Manager In Windows Device Manager wird der gewählte COM-Port angezeigt. Doppelklicken Sie auf den gewählten COM-Port in Device Manager, wenn Sie diesen ändern möchten.
- Seite 33 Installations- und Bedienungsanleitung M-Bus Master MultiPort 250D Porteinstellungen Portenstellungen, erweitert 5512854_A1_DE_08.2010...
-
Seite 34: Hauptmenü
Installations- und Bedienungsanleitung M-Bus Master MultiPort 250D 8.2. Hauptmenü Um Zugriff auf M-Bus Master MultiPort 250D zu bekommen, starten Sie den Browser, und geben Sie Folgendes ein: http://localhost:xxxx. xxxx ist durch die Port Number im IP->COM-Programm zu ersetzen, im angezeigten Beispiel 1022, wo 22 dem COM-Port entspricht, an welchen der Master angeschlossen ist. -
Seite 35: Statusmenü
Installations- und Bedienungsanleitung M-Bus Master MultiPort 250D 8.3. Statusmenü Hier werden die aktuellen Statuswerte des Masters angezeigt. 8.4. Einstellungen Einstellung des Datums, der Zeit, des PIN-Codes usw. 5512854_A1_DE_08.2010... -
Seite 36: Fernbedienung
Installations- und Bedienungsanleitung M-Bus Master MultiPort 250D 8.5. Fernbedienung Der Master kann über seinen Webserver fernbedient werden. 8.6. Ereignislogger Hier wird eine Übersicht über die registrierten Ereignisse angezeigt. 5512854_A1_DE_08.2010... -
Seite 37: Netzstatistik
Installations- und Bedienungsanleitung M-Bus Master MultiPort 250D 8.7. Netzstatistik Hier wird eine Übersicht darüber angezeigt, wann der Master ein- und ausgeschaltet worden ist. 8.8. Über M-Bus Master 250D Hier wird eine Übersicht über die Seriennummer sowie die Hardware- und Softwareversionen angezeigt. -
Seite 38: Gsm/Gprs
M-Bus Master MultiPort 250D 9. GSM/GPRS M-Bus Master 250D kann um ein Kamstrup GSM 6H Modem, die die Fernauslesung über GSM und GPRS ermöglicht, erweitert werden. Bei der Auslesung über GPRS beträgt die maximale Kommunikationsgeschwindigkeit auf dem M-Bus 2400 Baud. -
Seite 39: Maßskizzen
Installations- und Bedienungsanleitung M-Bus Master MultiPort 250D 10. Maßskizzen Alle Abmessungen sind in mm. 5512854_A1_DE_08.2010... - Seite 40 Installations- und Bedienungsanleitung M-Bus Master MultiPort 250D 5512854_A1_DE_08.2010...
-
Seite 41: Technische Daten
Installations- und Bedienungsanleitung M-Bus Master MultiPort 250D 11. Technische Daten Elektrisch (M-Bus) Anzahl Slaves pro Master : 250 bei 1 Einheitslast pro Slave Gesamtzahl der Slaves : 1250 mit 1 Master und 4 Repeatern Kabellänge pro Master : Bis zu ca. 2800 m, abhängig vom Kabeltyp, der Kabeltopologie und Anzahl angeschlossenen Slaves Gesamte Kabellänge... -
Seite 42: Bestellnummern
M-Bus Master MultiPort 250D 12. Bestellnummern Beschreibung Bestellnr. M-Bus Master MultiPort 250D MBM-M210000 M-Bus Master MultiPort 250D mit GSM 6H MBM-M210G00 RS-232-Kabel DB 9, 145 cm 6699-335 USB-Kabel, 145 cm 6699-336 GSM 6H einschl. Mini-Triangel-Antenne mit 1,5 m Kabel 670ZB0000000.1... -
Seite 43: Notizen
Installations- und Bedienungsanleitung M-Bus Master MultiPort 250D 13. Notizen 5512854_A1_DE_08.2010...
