5.

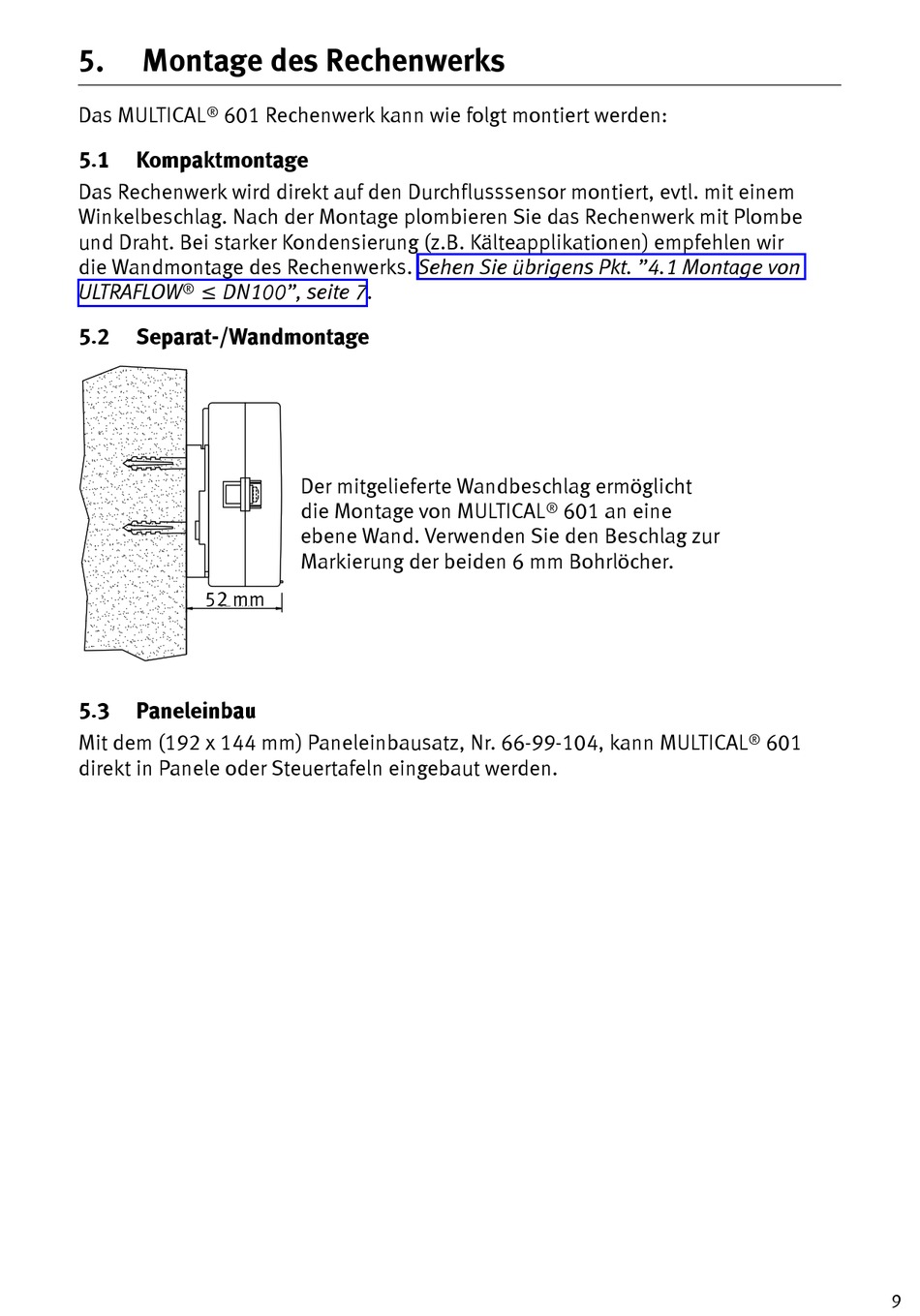

Montage des Rechenwerks

Das MULTICAL® 601 Rechenwerk kann wie folgt montiert werden:
5.1

Kompaktmontage

Das Rechenwerk wird direkt auf den Durchflusssensor montiert, evtl. mit einem
Winkelbeschlag. Nach der Montage plombieren Sie das Rechenwerk mit Plombe
und Draht. Bei starker Kondensierung (z.B. Kälteapplikationen) empfehlen wir
die Wandmontage des Rechenwerks. Sehen Sie übrigens Pkt. "4.1 Montage von
ULTRAFLOW® £ DN100", seite 7.
5.2

separat-/Wandmontage

52 mm
5.3

Paneleinbau

Mit dem (192 x 144 mm) Paneleinbausatz, Nr. 66-99-104, kann MULTICAL® 601
direkt in Panele oder Steuertafeln eingebaut werden.
Der mitgelieferte Wandbeschlag ermöglicht
die Montage von MULTICAL® 601 an eine
ebene Wand. Verwenden Sie den Beschlag zur
Markierung der beiden 6 mm Bohrlöcher.
9
