5. Montage des Rechenwerks

Das MULTICAL® 402 Rechenwerk kann auf zwei verschiedene
Weisen montiert werden:

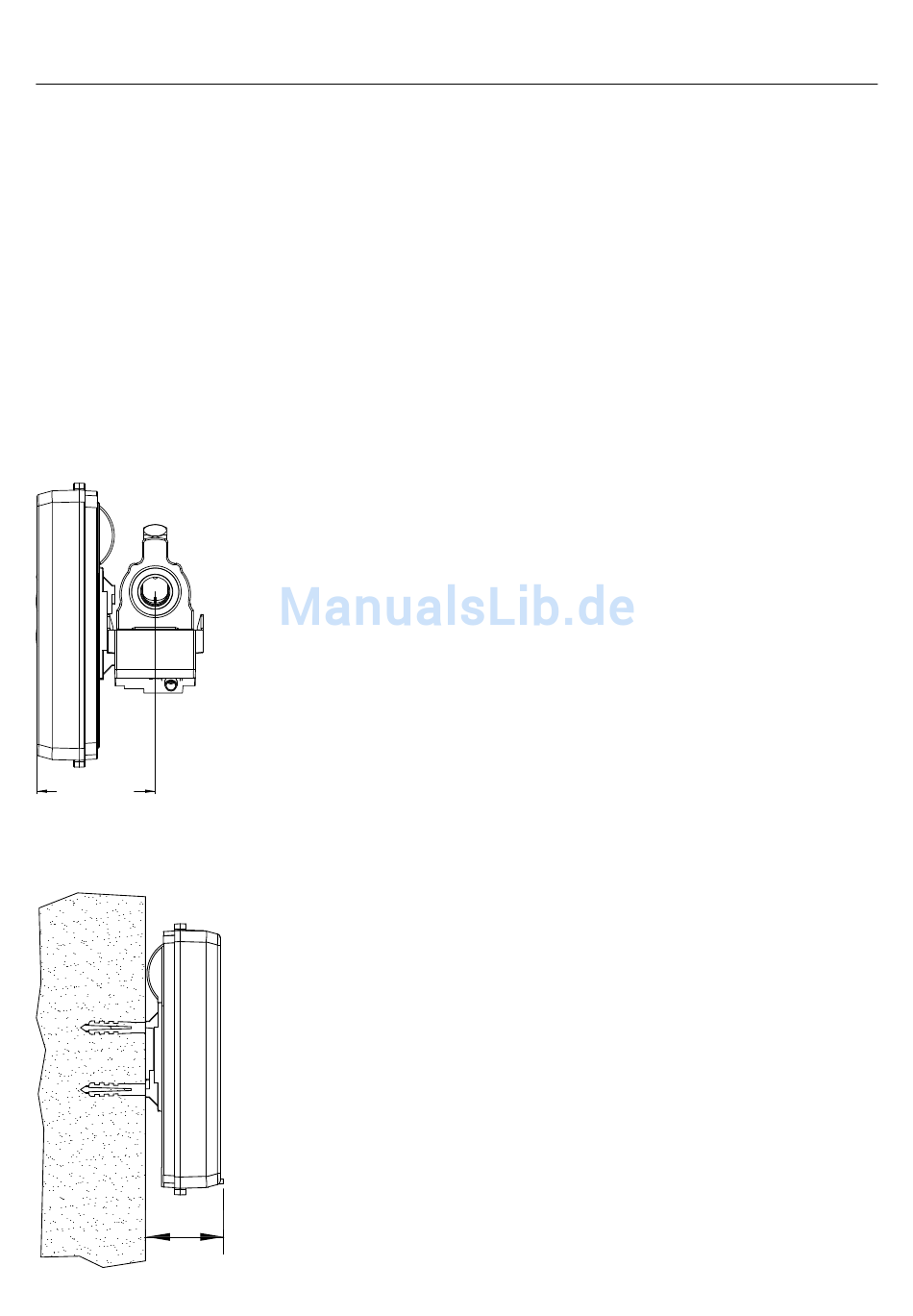

5.1

Kompaktmontage

Das Rechenwerk wird direkt auf den Durchflusssensor montiert.
Nach der Montage wird das Rechenwerk wie gezeigt mit Plombe und
Draht plombiert. Bei starker Kondensierung (z.B. Kälteappli-
kationen) empfehlen wir die Wandmontage des Rechenwerks, und
dazu muss die kondenssichere Ausgabe von MULTICAL® 402
verwendet werden.
60 mm
5.2

Wandmontage

41 mm
12
Wünscht man eine minimale Einbautiefe
(G¾ und G1), ist der Durchflusssensor mit
dem Elektronikgehäuse nach unten und dem
Rechenwerk seitwärts zu wenden.
Der Wandbeschlag ermöglicht die Montage
von MULTICAL® 402 an eine ebene Wand.
Verwenden Sie den Beschlag zur Markierung
der beiden 6 mm Bohrlöcher.
