La barre du support et son support
Pour fonctionner correctement, le support doit être branché à la base au moyen de son câble. Deux longueurs
de câble sont disponibles, pour fixer le support à la base ou pour le placer à l'écart (notamment sur l'unité de
distribution, côté fauteuil). Si le câble n'est pas branché, ni le bouton du support ni les LED ne fonctionneront.
Le connecteur de câble est caché À L'INTÉRIEUR du support. Le support doit donc être ouvert pour remplacer
le câble.
FWT
AcuCam Concept IV
La plaque arrière
19

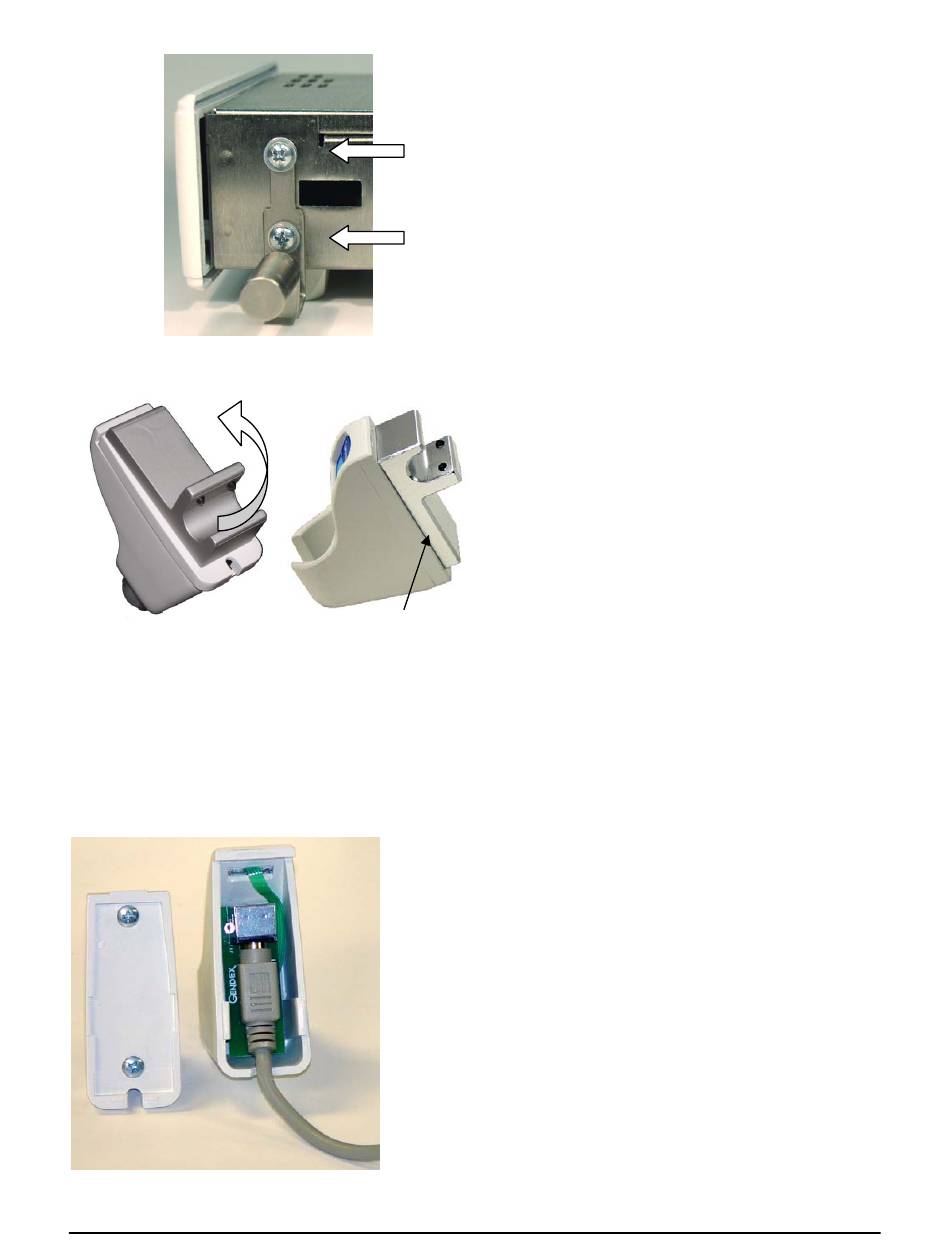

Retrait de la barre
Le support peut être fixé du côté gauche ou droit du
châssis de la base, pour relier le support opposé dans
la position désirée.
REMARQUE : Lorsque le support de la caméra est
monté sur un meuble ou fixé à l'unité de distribution
d'un fauteuil dentaire, le support (la barre) n'est pas
indispensable et peut être enlevé en desserrant les deux
vis illustrées. Conserver le support pour usage ultérieur.
La plaque arrière
La plaque arrière du support est munie d'un "crochet"
servant à relier le support à l'unité de distribution
d'un fauteuil dentaire courant. Les deux vis insérées
permettent de fixer le support dans une position stable.
REMARQUE : pour aligner la caméra avec les
autres appareils de l'unité de distribution, il est
possible de RETOURNER VERTICALEMENT la
plaque arrière du support. La plaque arrière est fixée
au support au moyen de deux vis se trouvant À
L'INTÉRIEUR du support.
Ouverture du support
D'une main, tenir la pièce en plastique avant et, avec
l'autre main, faire glisser doucement la plaque arrière
jusqu'à ce que les deux pièces soient dégagées.
REMARQUE : Ne PAS essayer d'ouvrir le support
tant qu'il est monté sur l'unité de distribution et ne
pas se servir de la caméra Concept IV ou de tout
autre outil pour faire levier. Si cela s'avère nécessaire,
démonter d'abord le support en enlevant les deux vis
insérées.
Manual de l'opérateur et guide d'installation
