Soporte de la cámara: Montaje en pared o gabinete ------------------------------------------------------------------
Utilice la placa trasera del soporte de la cámara o la
plantilla de montaje del soporte para hallar un punto
adecuado de instalación en una pared o gabinete.
ADVERTENCIA: Riesgo de descargas eléctricas
o incendios. La instalación deberá cumplir con los
reglamentos locales que regulan las instalaciones
eléctricas y de cables. Consulte a un contratista
eléctrico calificado para enterarse de los códigos
de construcción locales antes de continuar. En el
caso de montarlo en un gabinete, consulte al
fabricante del gabinete para detalles sobre
3.4. CONEXION DE ALAMBRADO DEL SISTEMA ACUCAM CONCEPT IV

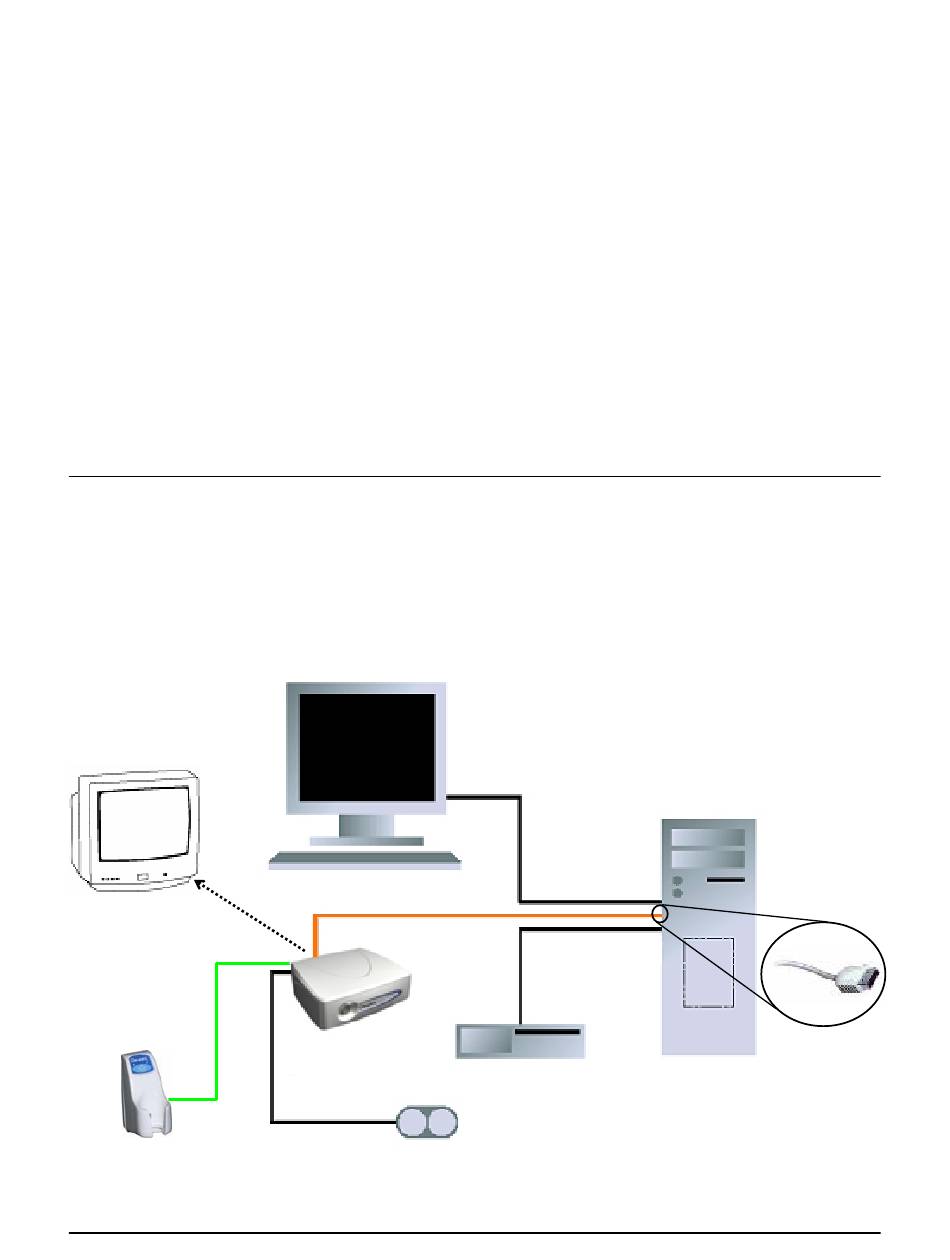

A continuación se presenta un diagrama de
alambrado simplificado del sistema AcuCam Concept
FWT
IV
. La caja de conexión se conecta a la
computadora por medio de la conexión FireWire. El
software de captura de imágenes muestra el flujo de
Monitor de
televisión opcional
Soporte de la cámara
FWT
AcuCam Concept IV
Pantalla de la computadora
Caja de
conexión
20
posibles cables eléctricos ocultos en el gabinete
antes de proceder.
Fije el soporte de la cámara con dos (2) tornillos para
madera N° 6 de al menos 25,4 mm. En el caso de
montaje en gabinete, use tornillos para madera del
largo máximo que permita el gabinete. No exceda el
grosor del tablero del gabinete para no alterar la
estética del gabinete. Vea la plantilla de montaje del
soporte de cámara para obtener información
adicional. N° pieza 032-0159P1.
datos digitales en el monitor de la computadora.
La caja de conexión también puede conectarse
directamente a un monitor de televisión; sin embargo,
en este caso no habrá forma de mostrar imágenes
capturadas en la computadora.
Impresora de la
computadora
Pedal
FWT
Conector
FireWire
Computadora
personal
Manual de uso y guía de instalación
