Montage der Wandhalterungen ----------------------------------------------------------------------------------------------
Mit Hilfe der Montagehalterung oder der Wand-
montageschablone eine geeignete Stelle
zur Anbringung an einer Wand lokalisieren.
WARNUNG: Elektroschock- oder Feuergefahr.
Die Installation muss die örtlichen Verordnungen
für Elektro- und Kabelinstallationen einhalten.
Bevor weitergemacht wird, einen zugelassenen
Elektriker in bezug auf örtliche Bauverordnungen
zu Rate ziehen.
Wiederanbringung des Chassis der Docking-Station ----------------------------------------------------------------
Nachdem die Montagehalterung sicher befestigt ist,
die Docking-Station wieder anbringen. Die beiden
Verdrahtung der Docking-Station -------------------------------------------------------------------------------------------
Die Verdrahtung der Docking-Station abschließen, wie in Abschnitt 3.3 dieser Anleitung beschrieben ist.
Vollständige Verdrahtungsanweisungen sind dem Installationshandbuch der FireWire-Karte zu entnehmen.
Wiederanbringen der Abdeckung.
FWT
AcuCam Concept IV
Jede Wandhalterung mit zwei (2) Nr. 10 Molly-
Schrauben oder Knebelschrauben in einer mindestens
12,7 mm starken Gipskartonplattenwand befestigen.
Nr. 10 Holzschrauben mit mehr als 38,1 mm Länge
verwenden, wenn sie direkt in Holzpfosten
eingeschraubt werden. Weitere Informationen sind
der Wandmontageschablone zu entnehmen. Teilenr.
032-0159P1.
Zusätzliche Informationen über die Halfter-
Wandmontage können ebenfalls der Wand-
montageschablone für das Halfter entnommen
werden. Teilenr. 032-0159P1.
Sicherungsschrauben wieder durch die
Montagehalterung und in das Chassis einschrauben.

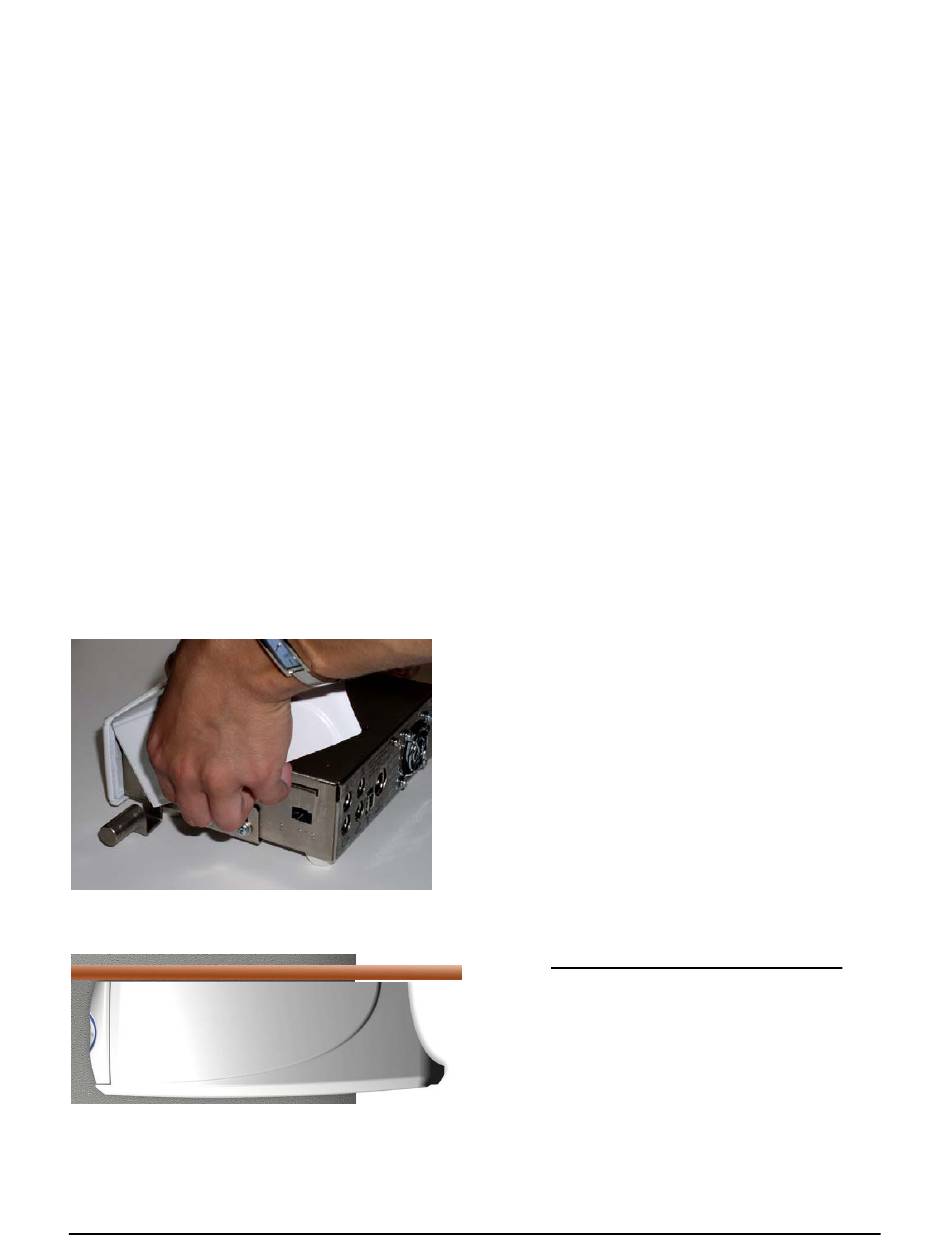

Gerade Platzierung
Die Abdeckung über dem Chassis platzieren. Während
die linke und rechte Kante nach außen gezogen werden,
die Abdeckung langsam auf das Chassis drücken, bis die
Kanten einrasten.
Umgekehrte Platzierung
Wird die Docking-Station unter einer Tischfläche
montiert, das Chassis nicht umgekehrt montieren: Die
Halterungen können nach oben, zur Tischfläche zeigend
angebracht werden und die Abdeckung vom Boden aus
am Chassis, sie sind umkehrbar.
Vorsicht: Sollten Sie die Gummiauflagen vom Chassis
entfernen müssen, muss zwischen dem Chassis und der
Tischfläche ein Abstand von 12,7 mm eingehalten
werden, um einen ausreichenden Luftdurchfluss zu
gewährleisten.
