2.5.4. Caja de conexión de la Concept IV
La caja de conexión de la Concept IV
del sistema, y conecta a la cámara con los demás
componentes del sistema. La caja de conexión debe
ser alimentada por la fuente de alimentación.

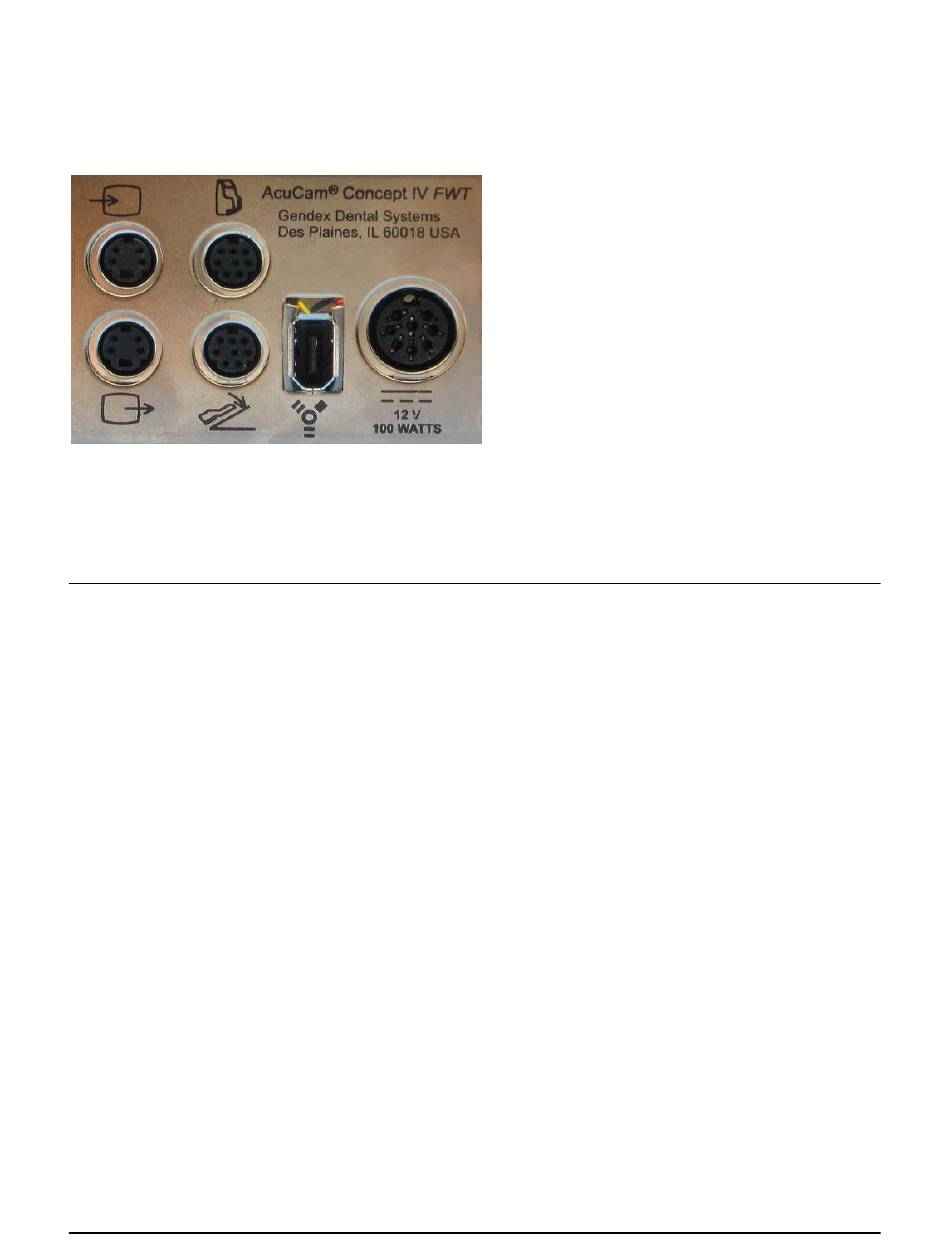

Tablero trasero de la Concept IV
Tipo de conexión (*)
Entrada de video S
Soporte de cámara
(conector DIN mini. de 8 clavijas)
Salida de video S
Pedal
(conector DIN mini. de 8 clavijas)
IEEE1394a (FireWire)
Fuente de alimentación
(*) En este orden: del lado superior izquierdo al inferior derecho.
NOTA: La caja de conexión está concebida para flujos de video digital; por lo tanto, se debe usar con una
computadora, a través de una conexión FireWire. La salida de video analógica se ofrece para un monitor analógico
adicional solamente, o para cualquier dispositivo analógico de grabación o impresión capaz de manejar entradas de
video S. La salida de video analógica reproduce el flujo de video que proviene de la sonda solamente; no reproduce
ningún video que provenga de la entrada auxiliar. La caja de conexión permite congelar y guardar imágenes en la
computadora pulsando el pedal suministrado. La caja de conexión no congela o guarda imágenes en o hacia
cualquier dispositivo analógico conectado a la salida de video analógica.
FWT
AcuCam Concept IV
FWT
-----------------------------------------------------------------------------
FWT
es el centro
FWT
Propósito
Entrada de señal de video S para fuentes de video analógicas alternativas.
Conexión del soporte de la cámara para controlar la activación de la sonda.
Salida de señal de video S para monitor analógico.
Conexión de pedal para congelar y captar las imágenes sin usar las manos.
Salida de datos digitales para computadoras personales con puerto FireWire.
Conector de alimentación. Use SOLAMENTE la fuente de alimentación Concept
FWT
IV
de Gendex.
9
PRECAUCION: Use solamente la fuente de
alimentación de la AcuCam Concept IV
El uso de fuentes de alimentación genéricas podría
causar daños.
La caja de conexión procesa el flujo de video y
lo transmite a la computadora a través del puerto
FireWire. La caja de conexión ha sido diseñada para
brindar acceso fácil a todas las conexiones de entrada
y de salida. Consulte las ilustraciones para identificar
los elementos principales de la caja de conexión.
Todos los conectores, salvo la sonda, están situados
en la parte trasera de la caja de conexión.
FWT
.
Manual de uso y guía de instalación
