Die Halfterstange und seine Halterung
Die Montageplatte
Damit das Halfter korrekt funktioniert, muss es mittels seines Kabels mit der Docking-Station verbunden werden. Es
stehen zwei Kabel mit verschiedenen Längen zur Verfügung, um das Halfter an der Docking-Station anzuschließen,
oder das Halfter weiter entfernt anzubringen (d.h. an der Behandlungseinheit, auf der Seite des Stuhls). Ist das Kabel
nicht angeschlossen, funktionieren weder die Halfter-Taste noch die LEDs. Der Kabelanschluss ist in INNEREN des
Halfters verborgen. Zum Auswechseln des Kabels muss das Halfter geöffnet werden.
FWT
AcuCam Concept IV

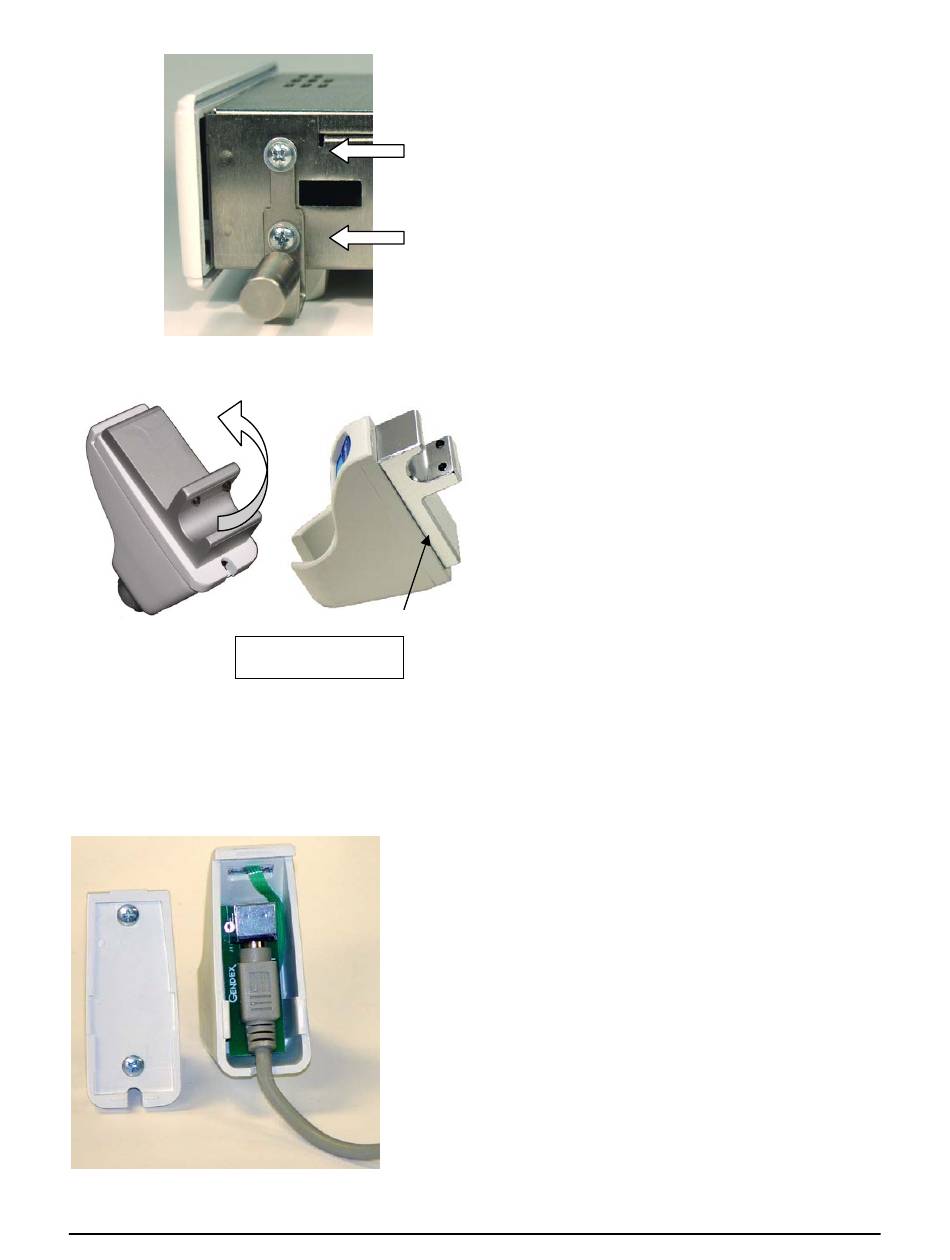

Abnehmen der Stange
Das Halfter kann entweder links oder rechts am
Chassis der Docking-Station durch Anbringen der
gegenüberliegenden Halterung in der gewünschten
Position befestigt werden.
HINWEIS: Wird das Halfter an einem Schrank oder an
der Behandlungseinheit des Behandlungsstuhls montiert,
ist die Halterung (Stange) nicht erforderlich und kann
durch Lösen der beiden hier gezeigten Schrauben
abgenommen werden. Die Halterung für eine zukünftige
Verwendung aufheben.
Die Montageplatte
Die Halfter-Montageplatte ist mit einem
„Haken" versehen, mit dem das Halfter mit der
Behandlungseinheit eines normalen Behandlungsstuhls
verbunden wird. Mit den beiden eingelassenen
Schrauben kann das Halfter in einer stabilen Position
fixiert werden.
HINWEIS: um das Kamerahandstück an den
anderen Geräten an der Behandlungseinheit
auszurichten, kann die Halfter-Montageplatte
VERTIKAL GEKIPPT werden. Die Montageplatte
ist mit zwei Schrauben am Halfter befestigt, die sich in
INNEREN des Halfters befinden.
Öffnen des Halfters
Mit einer Hand den vorderen Kunststoffteil festhalten
und mit der anderen Hand die Montageplatte vorsichtig
nach unten schieben, bis sich die beiden Teile
voneinander lösen.
HINWEIS: NICHT versuchen, das Halfter zu öffnen,
während es an der Behandlungseinheit montiert ist
und nicht das Concept IV Handstück oder irgendein
anderes Werkzeug als Hebel benutzen. Falls
erforderlich zuerst das Halfter abnehmen, indem die
beiden eingelassenen Schrauben gelöst werden.
