3.2. Installation der Docking-Station
Nachdem ermittelt wurde, wo das Gerät platziert
wird, nachfolgende Anweisungen ausführen, um die
Docking-Station ordnungsgemäß zu installieren.
Das Halfter sollte mindestens 90 cm über dem Boden
oder derart angebracht werden, dass das Kabel nicht
auf dem Boden liegt. Es wird empfohlen, die
Docking-Station in einem Schrank, unter einer
Tischfläche oder an der Wand zu montieren, um
kostbaren Platz einzusparen.

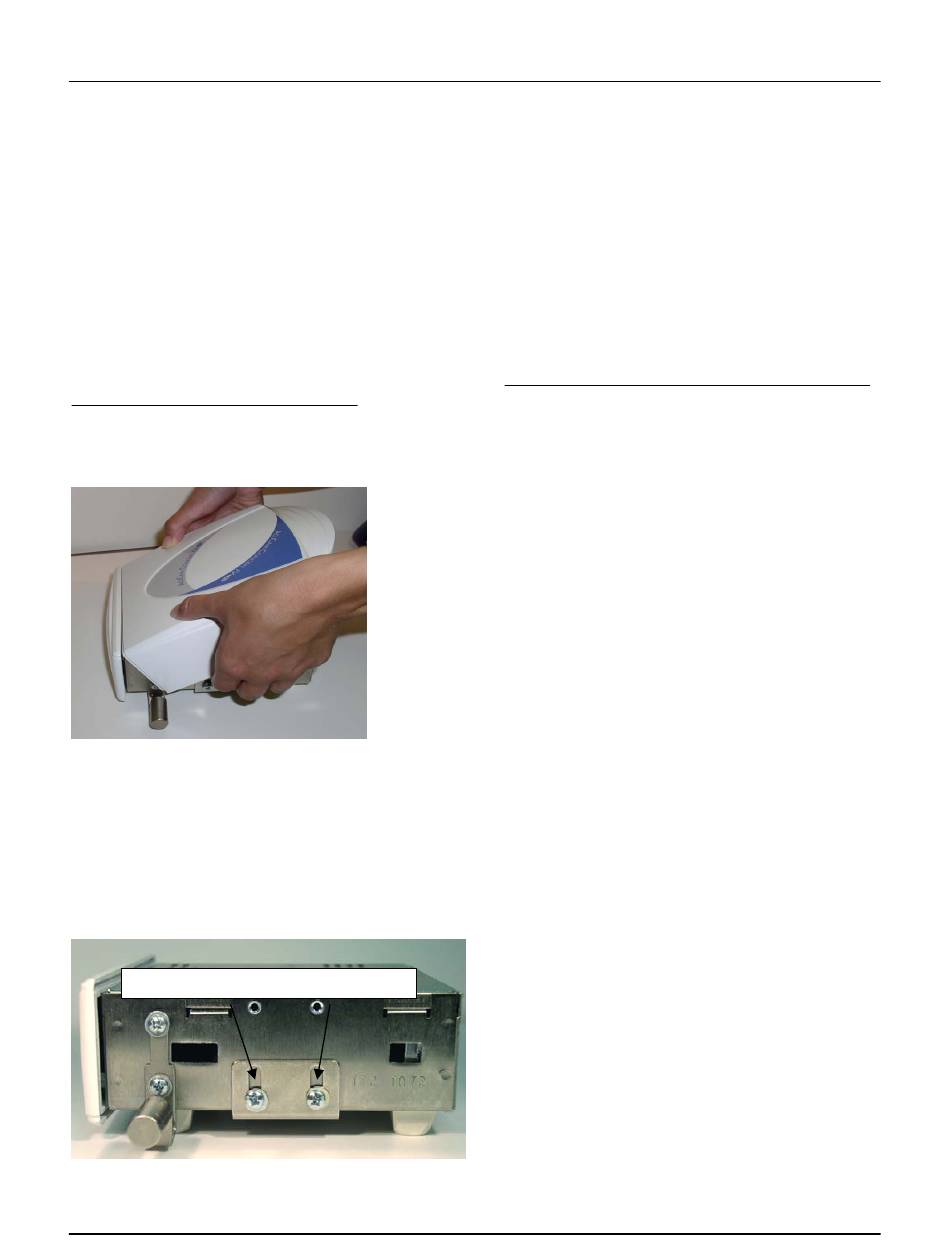

Abnehmen der Concept IV
Alle Kabelanschlüsse sind von der Rückplatte aus zugänglich, daher ist es bei einer Installation auf dem Tisch nicht
erforderlich, die Abdeckung abzunehmen. Wird die IV
Tischfläche oder an der Wand montiert, muss die mitgelieferte Montagehalterung verwendet werden. Um an die
Montagehalterungen zu gelangen, zuerst die Abdeckung abnehmen. Die nachfolgenden Anweisungen zum
Abnehmen der Abdeckung befolgen.
Lösen der Montagehalterung -------------------------------------------------------------------------------------------------
FWT
Die Concept IV
Docking-Station kann an einer
Wand oder unter einer Tischfläche montiert werden.
Die Montagehalterung ist Bestandteil des
Grundsystems und beim Versand am Boden der
Docking-Station angebracht. Für Installationen auf
Befestigungsplatten-Sicherungsschrauben
FWT
AcuCam Concept IV
FWT
Abdeckung--------------------------------------------------------------------------------
FWT
Die Abdeckung
Die Abdeckung der Docking-Station freigeben, indem die
linke und rechte Unterkante der Abdeckung ergriffen wird.
Beide Kanten nach außen ziehen und die Abdeckung langsam
anheben.
15
VORSICHT: Wird die Docking-Station in einen
geschlossenen Schrank eingebaut, sollte man
beachten, dass die Docking-Station und das
Netzteil während des Betriebs ständig eine Wärme
von 150 Watt abgeben müssen. Auf der Rückseite
der Docking-Station mindestens 8 cm Abstand
lassen, damit das Gebläse richtig funktionieren
kann.
Docking-Station in einem Schrank, unter einer
der Tischfläche kann die Wandhalterung entfernt
werden; dies ist allerdings nicht nötig. Wenn die
Halterung entfernt wird, empfiehlt es sich, sie für
künftige Verwendung aufzubewahren.
Die Halterungen
Zum Lösen der Halterungen die beiden
Sicherungsschrauben auf beiden Seiten
des Chassis der Docking-Station
lokalisieren.
Seitenansicht der Docking-Station
Bedienungsanleitung und Installationshandbuch
