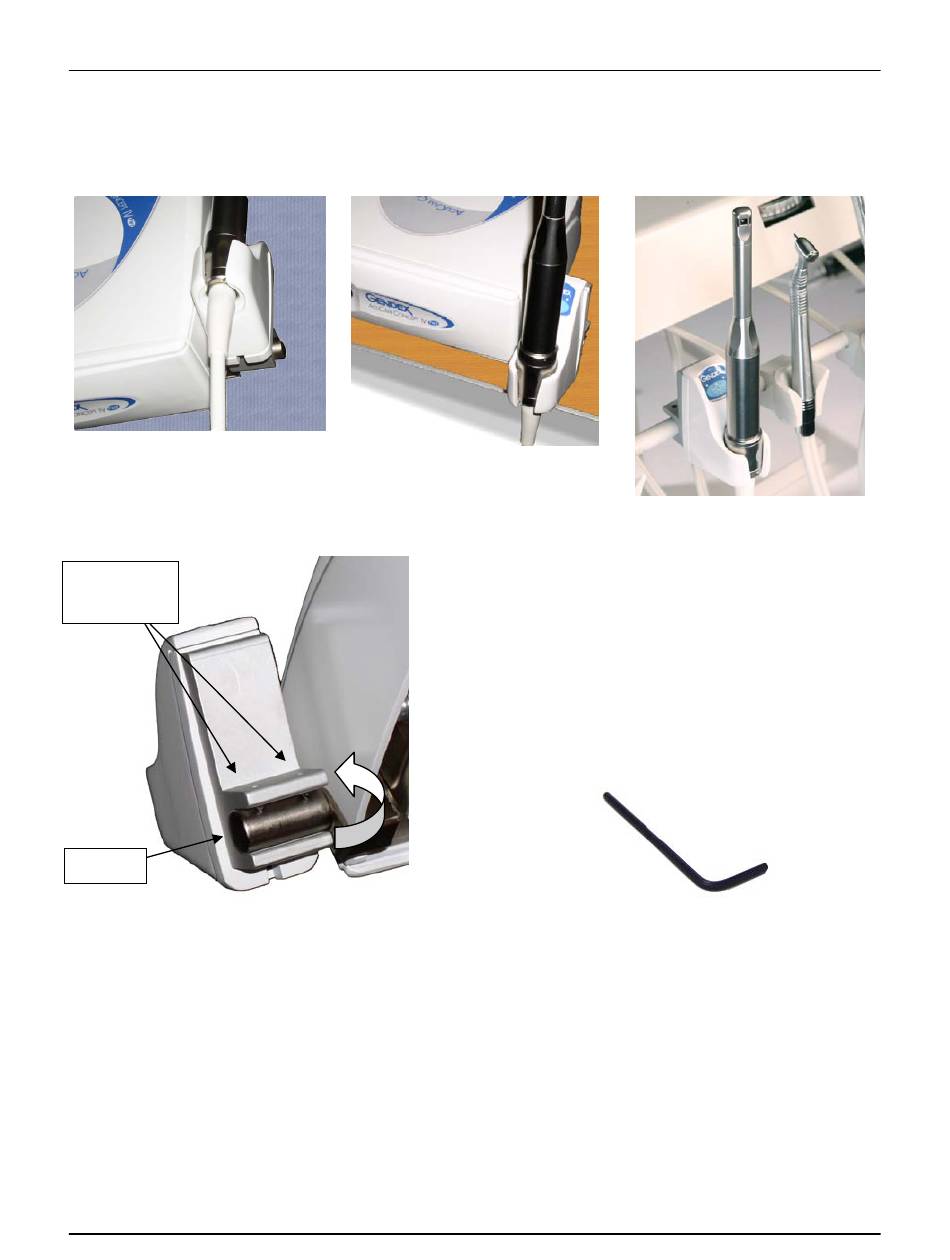

3.3. ANBRINGUNG DES HALFTERS
Das Halfter an der Docking-Station ist bei der Zustellung bereits angebracht. Wird die Docking-Station unter einer
Tischfläche oder in einem Schrank installiert, muss das Halfter entfernt werden. Das Halfter kann anschließend an
der Wand, an einem Schrank oder an einer Behandlungseinheit montiert und mit dem mitgelieferten langen oder
kurzen Kabel mit der Docking-Station verbunden werden.
Anbringung bei Wandmontage
Einstell-
schrauben
Stange
Halfter an der Docking-Station montiert
(Rückansicht)
FWT
AcuCam Concept IV
Anbringung bei Montage auf einer
Tischfläche
Die Stange
Das Halfter ist, wie in den folgenden Abbildungen
gezeigt, mittels einer Metallhalterung (Stange) an der
Docking-Station angebracht. Das Halfter kann in den
gewünschten Winkel verstellt werden, indem die beiden
im Halfter befindlichen Schrauben mit dem
mitgelieferten Inbusschlüssel gelöst werden.
Inbusschlüssel zum Einstellen des Halfters
18
Halfter an einer Behandlungseinheit
Bedienungsanleitung und Installationshandbuch
