Montage des supports muraux-----------------------------------------------------------------------------------------------
Utiliser le support de montage ou le gabarit pour
montage mural pour déterminer un emplacement
convenable pour la fixation à un mur.
AVERTISSEMENT : Risques de chocs électriques
ou d'incendie. Le montage doit être conforme à la
réglementation locale en vigueur en matière
d'installations électriques et de câbles. Consulter
un entrepreneur-électricien agréé pour connaître
les normes et règlements de construction locaux
avant de poursuivre.

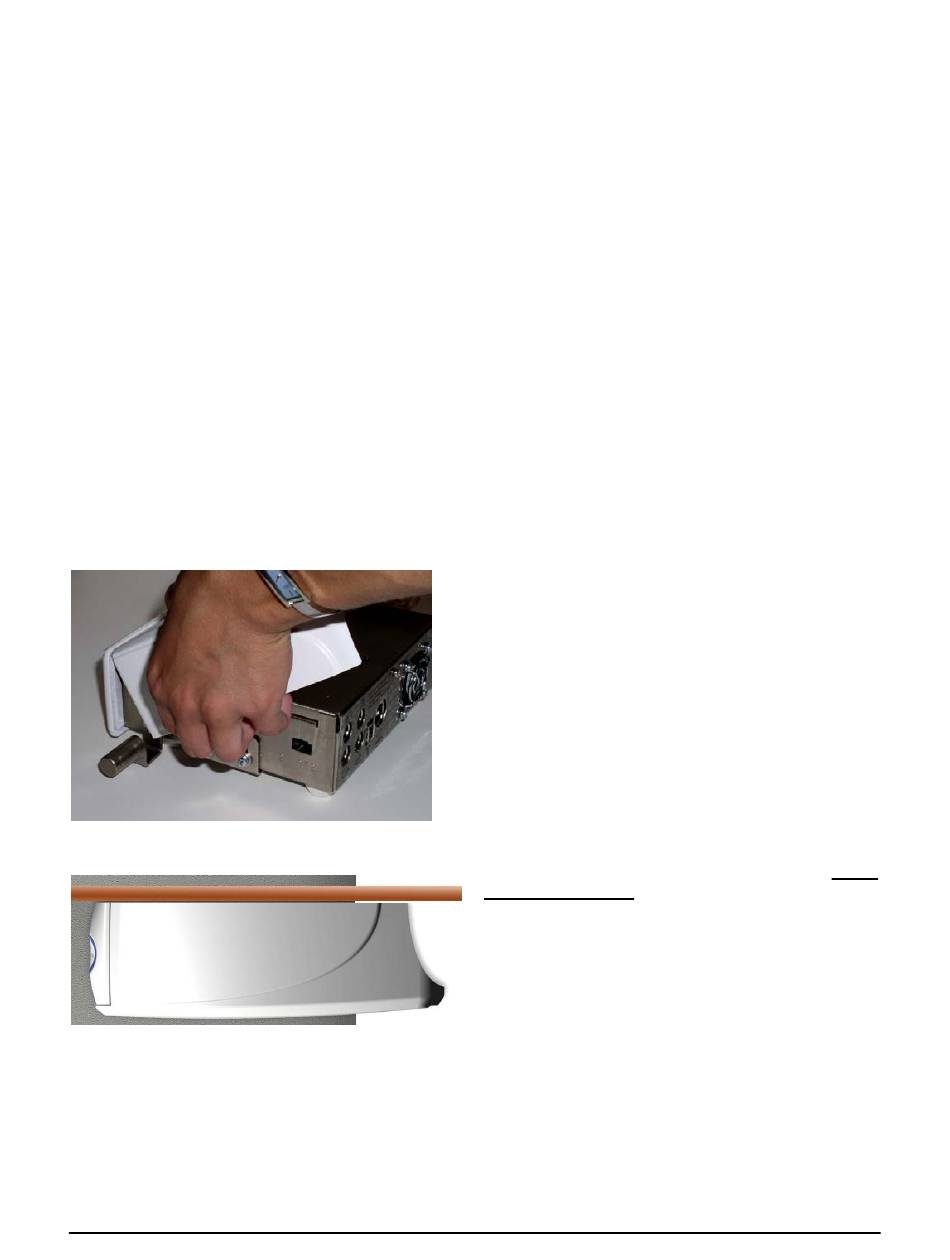

Refixation du châssis de la base --------------------------------------------------------------------------------------------
Une fois le support de montage solidement attaché,
fixer à nouveau la base. Replacer les deux vis de
Branchement de la base --------------------------------------------------------------------------------------------------------
Terminer le câblage de la base comme indiqué dans la section 3.3 de ce manuel. Consulter le manuel d'installation
de la carte FireWire pour de plus amples instructions sur le câblage. Remise en place du couvercle
FWT
AcuCam Concept IV
Fixer chaque support mural avec deux (2) boulons
molly n° 10 ou boulons à ailettes à une cloison sèche
d'une épaisseur minimale de 12,7 mm. Pour travailler
directement sur des poteaux en bois, utiliser des vis à
bois n° 10 d'une longueur minimale de 38,1 mm.
Voir le gabarit pour montage mural pour de plus
amples informations. N° de réf. 032-0159P1.
Voir le gabarit pour montage pour de plus amples
informations sur le montage mural du support. N° de
réf.
fixation dans le support de montage et dans le
châssis.
Position droite
Poser le couvercle sur le châssis. Tout en tirant les bords
gauche et droit vers l'extérieur, enfoncer doucement le
couvercle sur le châssis jusqu'à ce que les bords
s'enclenchent.
Position renversée
Lors de l'installation de la base sous un comptoir, ne pas
retourner le châssis : les supports peuvent être fixés en
faisant face au comptoir et le couvercle être monté sur le
châssis à partir du bas ! Les supports et le couvercle
peuvent être inversés.
Attention : En cas de besoin de retirer les pieds en
caoutchouc du châssis, un espace de 12,7 mm doit être
laissé entre le châssis et le comptoir pour une bonne
aération.
16
032-0159P1.
Manual de l'opérateur et guide d'installation
