3.2. INSTALACION DE CAJA DE CONEXION
Una vez que se ha determinado dónde se colocará
el equipo, siga las instrucciones indicadas a
continuación para instalar la caja de conexión
correctamente.
El soporte de la cámara debe instalarse a un mínimo
de 90 cm sobre el suelo, de tal manera que el cable
monofilar no quede sobre el suelo. Se recomienda
montar la caja de conexión dentro de un gabinete,
debajo de un escritorio o en la pared con el fin de no
usar espacio del escritorio.
Retiro de la cubierta de la Concept IV
Todas las conexiones de alambrado pueden accederse por el tablero trasero; por lo tanto, para una instalación en
escritorio no es necesario quitar la cubierta. Para montar la caja de conexión de la Concept IV
debajo de un escritorio o en la pared, es necesario usar la escuadra de montaje provista. El primer paso necesario
para lograr acceso a las escuadras de montaje es quitar la cubierta. Siga las instrucciones indicadas a continuación
para retirar la cubierta.
Soltado de la escuadra de montaje -----------------------------------------------------------------------------------------
La caja de conexión de la Concept IV
instalarse en la pared o colocarse debajo de la
superficie de un escritorio. La escuadra de montaje se
incluye como parte del sistema básico y se fija a la
parte inferior de la caja de conexión al momento de
Tornillos retenedores de placa de montaje
FWT
AcuCam Concept IV
PRECAUCION: Si va a instalar la caja de
conexión en un gabinete cerrado, tenga presente
que la caja y la fuente de alimentación deben
disipar 150 vatios de calor continuamente durante
su funcionamiento. Mantenga una separación de
por lo menos 8 cm de la parte trasera de la caja de
conexión para que su ventilador pueda funcionar
correctamente.
FWT
---------------------------------------------------------------------------------
La cubierta

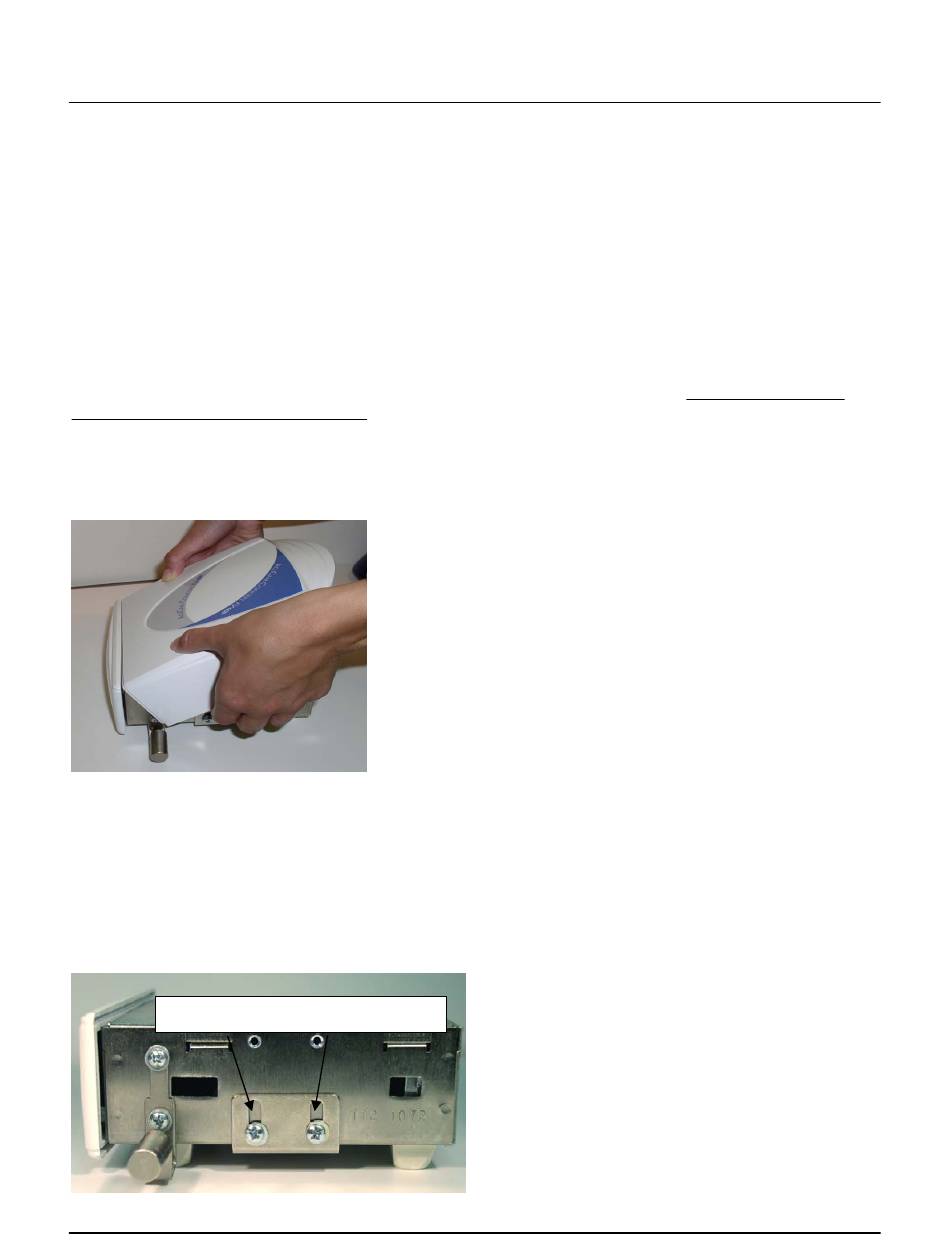

Quite la cubierta de la caja de conexión sujetándola por sus
extremos inferiores izquierdo y derecho. Tire de ambos
extremos hacia afuera y levante la cubierta con cuidado.
FWT
puede
despacharla. Para instalaciones sobre un escritorio,
la escuadra de montaje en la pared puede quitarse.
Sin embargo, esto no es necesario. Si se quita la
escuadra, se recomienda guardarla para uso futuro.
Las escuadras
Para soltar las escuadras de montaje, ubique los
dos tornillos retenedores en ambos lados del
chasis de la caja de conexión.
Vista lateral de la caja de conexión
15
FWT
en un gabinete,
Manual de uso y guía de instalación
