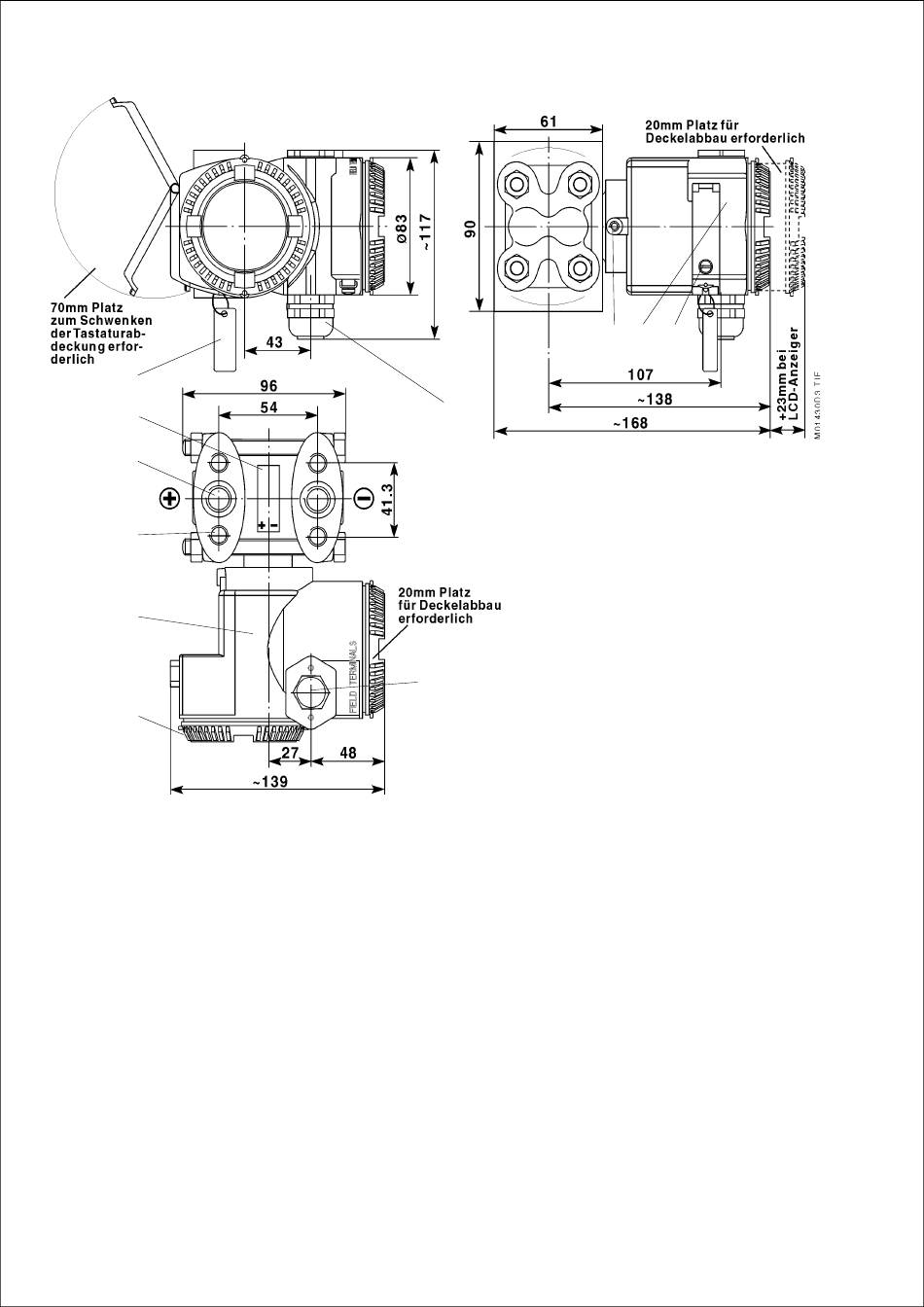

Messumformer mit DIN-Typ - Elektronikgehäuse
Zeichnerische Abweichungen möglich.
10
5
1
2
4
9
24 von 32
3
1
1/4-18 NPT Innengewinde
für Prozeßanschluß bzw. Verschlußschraube
2
Gewinde für Befestigungsschrauben:
7/16-20 UNF, 16mm tief. Mindesteinschraublänge:
12mm; jedoch bei PN 400: 15mm.
Bei Flansch nach DIN 19 213: M10 bei PN 6, PN 20
und PN 100, M12 bei PN 400.
Mindesteinschraublänge gemäß DIN 19 213.
3
Elektrischer Anschluß:
Anschluß-
Verschraubung über M20x1.5 oder
raumseite
Innengewinde 1/2-14 NPT oder
8
Stecker Han 8U.
4
Typschild.
5
Meßwerkschild
6
Befestigungsschraube für Tastaturabdeckung,
unverlierbar.
7
Gehäusefixierschraube
8
Blindstopfen
9
Gehäusedeckel
10 Anhängeschild z.B. für Meßstellenkennzeichnung
(Option).
11 Schild, u.a. mit der Tastenbeschriftung.
42/15-714-2 für 2010TC
