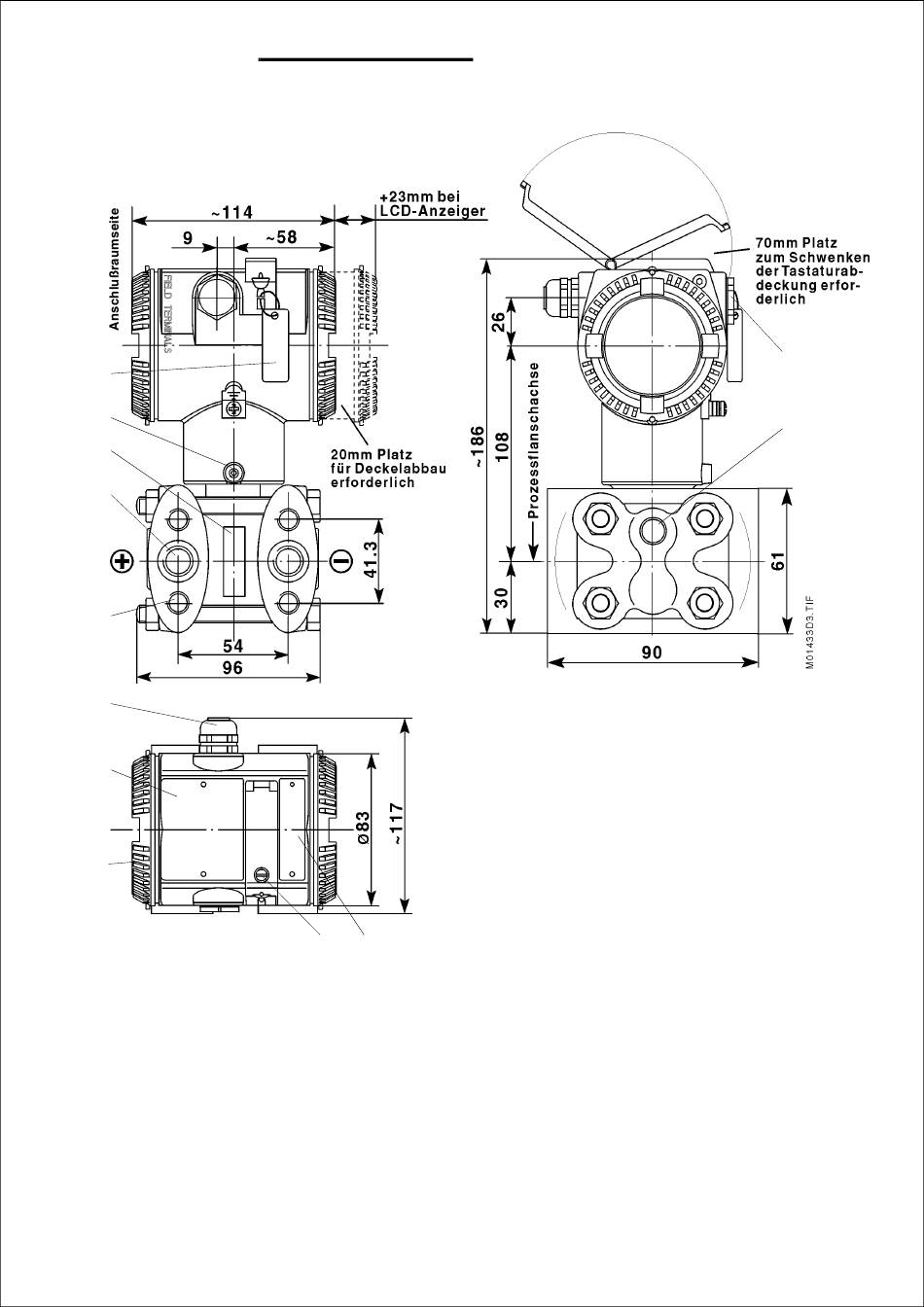

Messumformer mit Barrel-Typ-Elektronikgehäuse
Zeichnerische Abweichungen möglich. Alle Maße in Millimeter.
11
11
11
8
5
1
2
3
4
10
08.2001
1
2
3
4
5
6
7
7
12
8
9
10 Gehäusedeckel.
11 Anhängeschild z.B. für Meßstellenkennzeichnung (Option).
12 Schild, u.a. mit der Tastenbeschriftung.
42/15-714-2 für 2010TC
1/4-18 NPT Innengewinde
für Prozeßanschluß bzw. Verschlußschraube.
Gewinde für Befestigungsschrauben:
7/16-20 UNF, 16mm tief. Mindesteinschraublänge: 12mm;
jedoch bei PN 400: 15mm.
Bei Flansch nach DIN 19 213: M10 bei PN 6, PN 20 und PN 100,
M12 bei PN 400. Mindesteinschraublänge gemäß DIN 19 213.
Elektrischer Anschluß:
Verschraubung über M20x1.5 oder
Innengewinde 1/2-14 NPT oder
Stecker Han 8U.
Typschild.
Meßwerkschild.
Gewindeloch 1/4-18 NPT für Ablaß- bzw. Entlüftungsventil.
Befestigungsschraube für Tastaturabdeckung, unverlierbar.
Gehäusefixierschraube.
Blindstopfen.
