Transport und Aufstellung
►
Anforderungen an den Aufstellungsort
Bedeutung
In diesem Abschnitt finden Sie Angaben, die es Ihnen ermöglichen einen geeigneten Aufstellungsort
für den Heißluftdämpfer auszuwählen. Prüfen Sie den vorgesehenen Aufstellungsort sorgfältig auf
seine Eignung, bevor Sie das Gerät dorthin verbringen und mit der Installation beginnen!
Platzbedarf

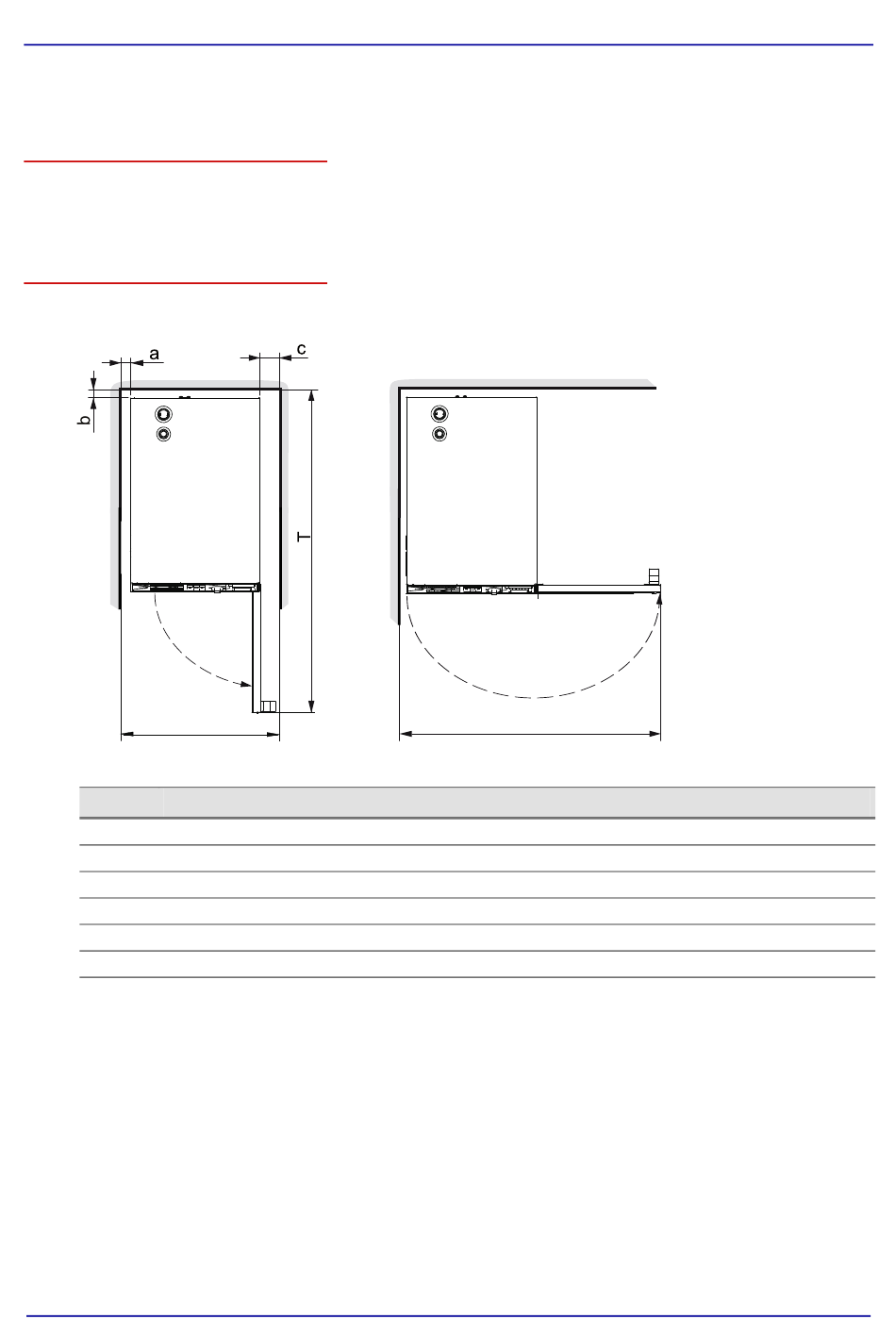

Die folgende Grafik und die Tabelle zeigen den Platzbedarf der Geräte für verschiedene Einbau- und
Betriebssituationen und die horizontalen Mindestabstände zu benachbarten Wänden und Flächen:
90°
B
Legende:
Maß
Bedeutung
B
Mindestplatzbedarf für die Gerätebreite bei Türöffnung 90°
B'
Mindestplatzbedarf für die Gerätebreite bei Türöffnung 180°
T
Mindestplatzbedarf für die Gerätetiefe (inklusive Türöffnung)
a
Minimaler Wandabstand an der linken Geräteseite
b
Minimaler Wandabstand an der Geräterückseite
c
Minimaler Wandabstand an der rechten Geräteseite
Installationshandbuch minis
180°
B'
22
