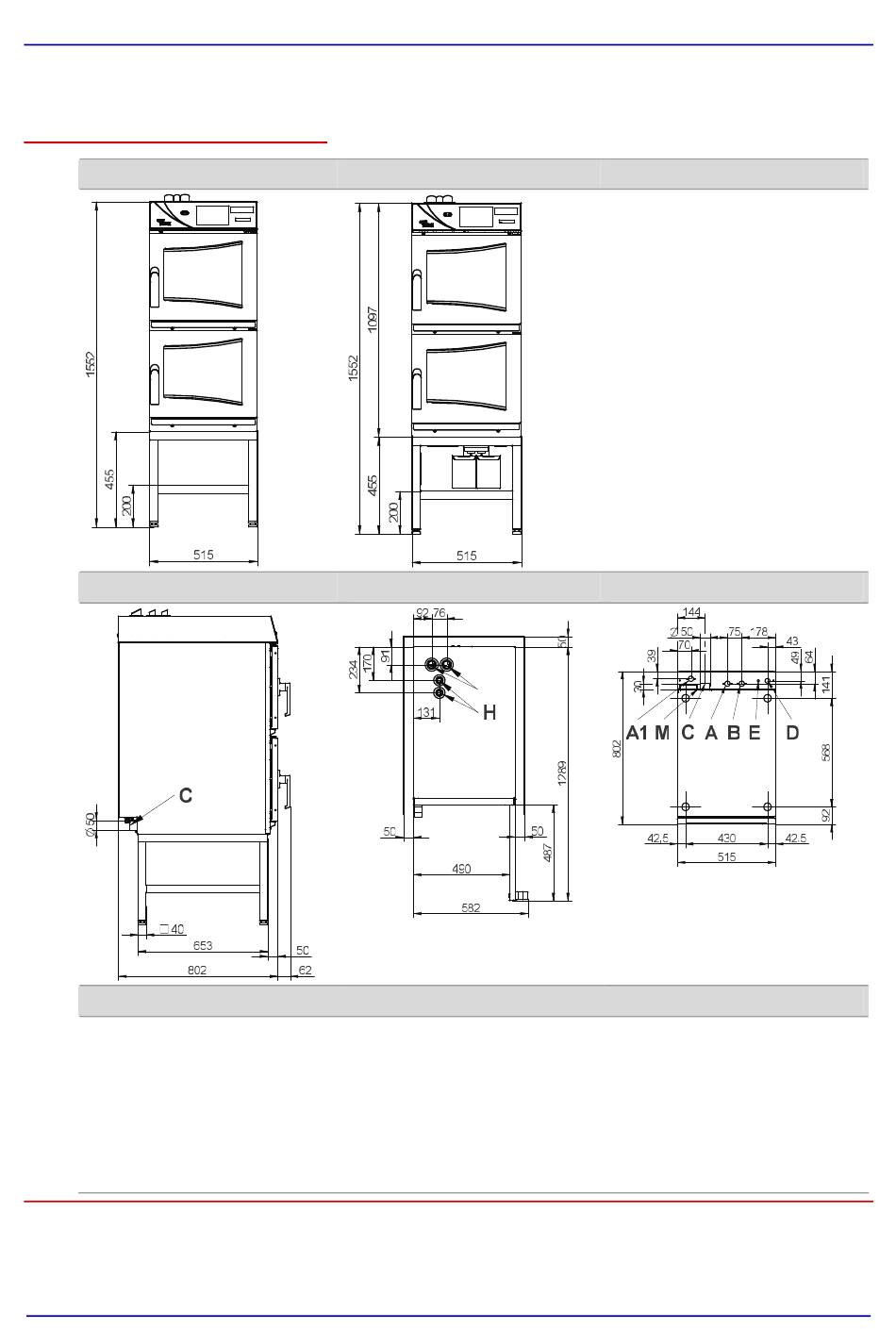

Technische Daten, Maßzeichnungen und Anschlusspläne
►
OES 6.10 mini 2in1
Ansicht easyTOUCH
Seitenansicht
Bedeutung der markierten Elemente
A
Wasseranschluss
Weichwasser G3/4"
A1 Wasseranschluss
Reinigung G3/4"
B
Wasseranschluss
Kaltwasser G3/4"
Installationshandbuch minis
Ansicht mit Reinigung
Draufsicht mit Wandabständen
I
C Abwasseranschluss
DN 50
D Elektroanschluss
E Potenzialausgleich
67
Anschlüsse an der Unterseite
H Abluftstutzen
I
Belüftungsstutzen
M Überlauf 60 x 20
