Heißluftdämpfer anschließen
Lage des Typenschildes und der elektrischen Anschlüsse

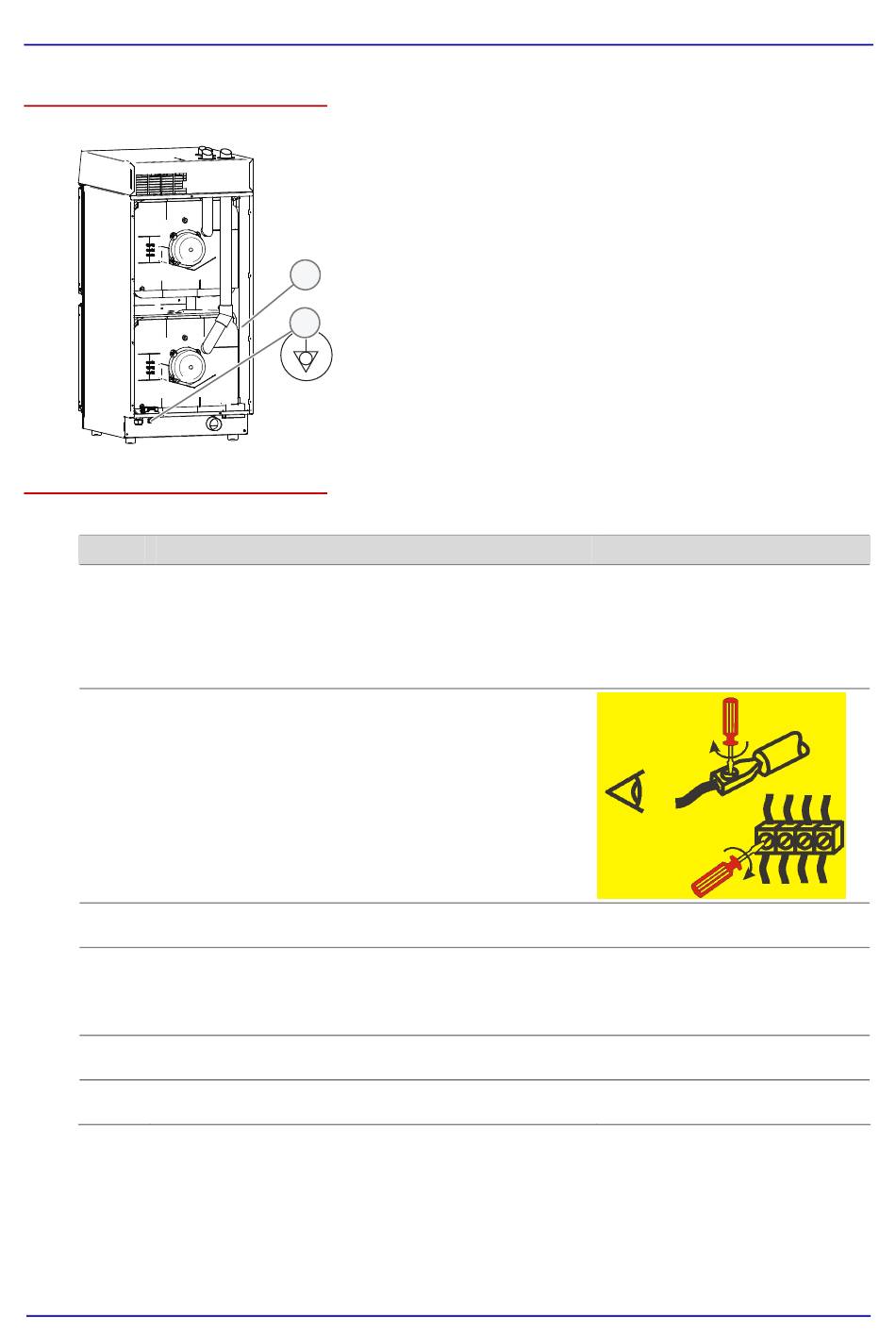

Die folgende Grafik zeigt die Geräterückseite mit abgenommener Abdeckung des Abschlussraums
Elektroinstallation vornehmen
Zum elektrischen Anschließen des Heißluftdämpfers gehen Sie folgendermaßen vor:
Schritt
Vorgehen
1
Prüfen Sie, ob die elektrischen Anschlussdaten auf dem
Typenschild mit denen der Hausversorgung und im Stromlauf-
plan übereinstimmen. Der Heißluftdämpfer darf nur dann
angeschlossen werden, wenn alle entsprechenden Angaben
übereinstimmen.
Der Stromlaufplan befindet sich im Anschlussraum (1).
2
Prüfen Sie alle Schraub- und Klemmverbindungen am Gerät.
Es besteht die Gefahr der Lockerung der Verbindungen durch
den Transport.
Schließen Sie das Gerät am vorgesehenen Anschlusspunkt (2)
3
an ein Potenzial-Ausgleichssystem an.
4
Schließen Sie das Gerät an der Klemmleiste-X10 mit dem
Netzanschlusskabel an die Stromversorgung an.
Die Hauptanschlussklemme befindet im Anschlussraum hinter
der abnehmbaren Geräterückwand.
5
Sorgen Sie für einen festen Sitz der Kabelverschraubung, sie
dient als Zugentlastung.
6
Montieren Sie die Abdeckung des Anschlussraums und prüfen
Sie die einwandfreie Befestigung.
Installationshandbuch minis
