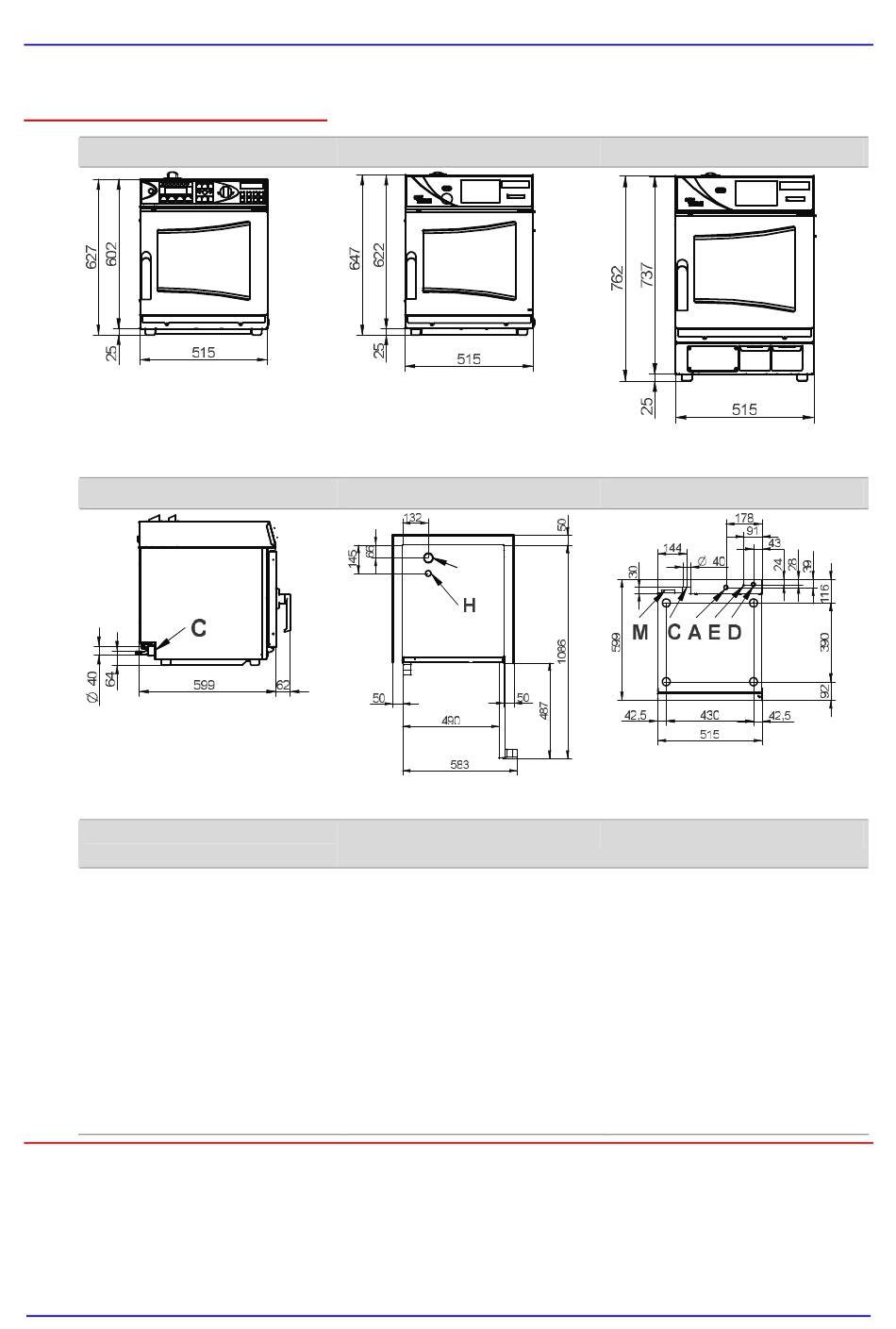

Technische Daten, Maßzeichnungen und Anschlusspläne
►
OES 6.06 mini
Ansicht Standard
Seitenansicht
Bedeutung der markierten Ele-
mente
Wasseranschluss Weichwas-
A
ser G3/4"
Abwasseranschluss DN 40
C
Elektroanschluss
D
Potenzialausgleich
E
Abluftstutzen
H
Belüftungsstutzen
I
M Überlauf 60x20
Installationshandbuch minis
Ansicht easyTOUCH
Draufsicht mit Wandabständen
I
63
Ansicht mit Reinigung
Anschlüsse an der Unterseite
