Bit 06, Rampenstopp/Start:
Bit 06 = '0' bewirkt einen Stopp, indem die Motordreh-
zahl über den entsprechenden Parameter für Ram-
penzeit Ab bis zum Stopp reduziert wird.
Bei Bit 06 = '1' kann der Frequenumrichter den Motor
starten, wenn die anderen Startbedingungen erfüllt
sind. Hinweis: In Parameter 505 Start wird definiert,
wie Bit 06 mit der entsprechenden Funktion an einem
digitalen Eingang verknüpft ist.
Bit 07, Quittieren:
Bit 07 = '0' bewirkt kein Quittieren.
Bit 07 = '1' bewirkt das Quittieren einer Abschaltung.
Quittieren wird auf der ansteigenden Signalflanke ak-
tiviert, d.h. beim Übergang von logisch '0' zu logisch
'1'.
Bit 08, Festdrehzahl (Jog):
Bei Bit 08 = '1' wird die Ausgangsfrequenz durch Pa-
rameter 213 Frequenz Festdrehzahl - Jog bestimmt.
Bit 09, Auswahl von Rampe 1/2:
Bit 09 = "0" bedeutet, dass Rampe 1 (Parameter
207/208) aktiv ist. Bei Bit 09 = "1" ist Rampe 2 aktiv
(Parameter 209/210).
Bit 10, Daten nicht gültig/Daten gültig:
Dient dazu, dem Frequenzumrichter mitzuteilen, ob
das Steuerwort benutzt oder ignoriert werden soll. Bei
Bit 10 = '0' wird das Steuerwort ignoriert, bei Bit 10 =
'1' wird es benutzt. Diese Funktion ist relevant, weil das
Steuerwort immer im Telegramm enthalten ist, unab-
hängig davon, welcher Telegrammtyp benutzt wird;
d.h., es ist möglich, das Steuerwort auszuschalten,
wenn es im Zusammenhang mit dem Aktualisieren
bzw. Lesen von Parametern nicht benutzt werden soll.
Bit 11, Relais 01:
Bei Bit 11 = '0' Relais nicht aktiviert.
Bei Bit 11 = '1' ist Relais 01 aktiviert, vorausgesetzt in
Parameter 323 wurde Steuerwort Bit gewählt.
Bit 12, Digitaler Ausgang, Klemme 46:
Bei Bit 12 = '0' wurde der digitale Ausgang nicht akti-
viert.
Bei Bit 12 = '1' wurde der digitale Ausgang aktiviert,
vorausgesetzt in Parameter 341 wurde Steuerwort
Bit gewählt.
Bit 13/14, Parametersatzwahl:
Mit Bit 13 und 14 werden die vier Menü-Parameter-
sätze entsprechend der folgenden Tabelle gewählt:
Parametersatz
Bit 14
1
0
2
0
3
1
4
1
®
MG.27.E3.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
Die Funktion ist nur möglich, wenn in Parameter 004
Aktiver Parametersatz Externe Anwahl gewählt ist.
Hinweis: In Parameter 507 Parametersatzwahl wird
definiert, wie Bit 13/14 mit der entsprechenden Funk-
tion an den digitalen Eingängen verknüpft ist.
Bit 15 Reversierung:
Bit 15 = '0' bewirkt keine Reversierung.
Bit 15 = '1' bewirkt eine Reversierung.
Hinweis: In der Werkseinstellung ist Reversierung auf
Digital in Parameter 506 Reversierung eingestellt. Bit
15 bewirkt eine Reversierung nur dann, wenn entwe-
der Serielle Kommunikation, Logisch oder oder Logisch
und gewählt ist.

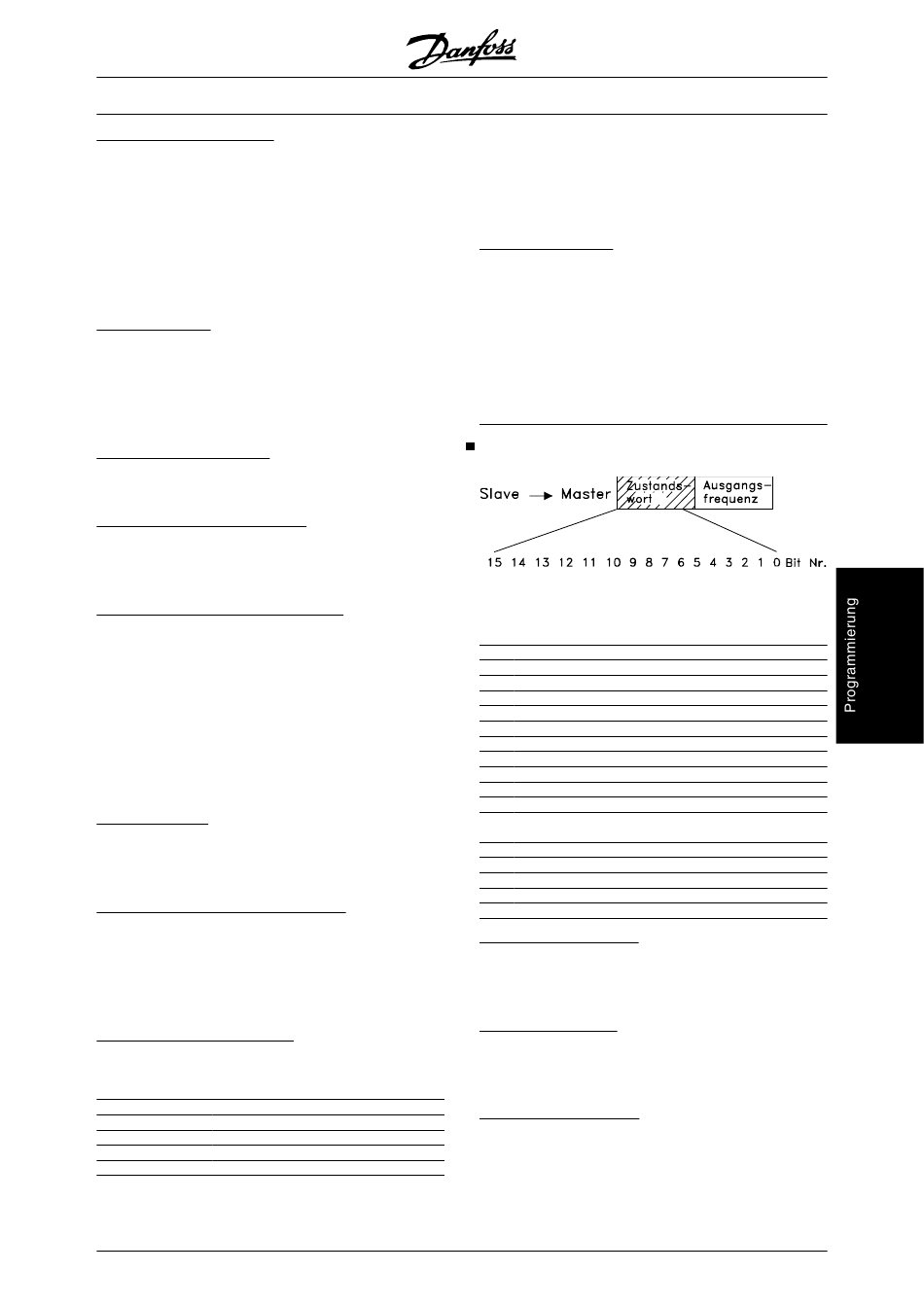

Zustandswort gemäß FC-Profil
Das Zustandswort dient dazu, einem Master (z.B. ei-
nem PC) den Zustand eines Slave (Frequenzumrich-
ters) mitzuteilen. Slave•Master
Bit
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
Bit 00, Steuerung bereit:
Bit 00 = '1'. Der Frequenzwandler ist betriebsbereit.
Bit 00 = '0'. Der Frequenzwandler ist nicht betriebsbe-
reit.
Bit 01, Antrieb bereit:
Bit 01 = '1'. Der Frequenzumrichter ist betriebsbereit,
es ist aber ein aktiver Freilaufbefehl über die digitalen
Eingänge oder die serielle Schnittstelle vorhanden.
Bit 13
Bit 02, Motorfreilaufstop:
0
Bit 02 = '0'. Der Frequenzwandler hat den Motor frei-
1
gegeben.
0
1
Bit 02 = '1'. Der Frequenzumrichter kann den Motor
starten, wenn ein Startbefehl gegeben wird.
®
Serie VLT
2800
Bit =0
Steuerung bereit
Antrieb bereit
Motorfreilaufstop
Keine Abschaltung
Nicht benutzt
Nicht benutzt
Abschaltblockierung
Keine Warnung
Drehzahl • Sollw.
Drehzahl = Sollw.
Ortsteuerung
Ser. Schnittstelle
Außerhalb
Frequenzgrenze
Frequenzbereich
Spannungswarnung
Stromgrenze
Thermische Warnung
Bit =1
Abschaltung
Warnung
OK
Motor läuft
125
