Funkentstör-1B/LC-Filter
Das Funkentstör-1B/LC-Filter enthält ein Funkentstör-
modul nach EN 55011-1B sowie ein LC-Filter, das
Störgeräusche reduziert.
LC-Filter
Wenn ein Motor durch einen Frequenzumrichter ge-
steuert wird, treten hörbare Resonanzgeräusche im
Motor auf, die durch die Motorkonstruktion bedingt
sind. Sie entstehen immer dann, wenn einer der
Wechselrichtertransistoren im Frequenzumrichter ge-
schaltet wird. Die Frequenz der Störgeräusche ent-
spricht daher der Taktfrequenz des Frequenzumrich-
ters.
Das Filter reduziert die Anstiegzeit der Spannung (dU/
dt), die Spitzenspannung U
geleiteten Rippel-Strom ΔI, sodass Strom und Span-
nung nahezu sinusförmig werden. Das Motorstörge-
räusch wird so auf ein Minimum gesenkt.
Augrund des Rippel-Stroms in den LC-Filterspulen er-
zeugen auch diese Geräusche. Dieses Problem lässt
sich lösen, indem das Filter in einen Schaltschrank o.
Ä. installiert wird.
Für die Serie VLT 2800 kann Danfoss ein LC-Filter lie-
fern, das die Motorstörgeräusche dämpft. Vor Einsatz
der Filter müssen Sie sicherstellen, dass die folgenden
Bedingungen erfüllt sind:
-
Einhaltung des Nennstroms
-
Netzspannung 200 - 480 V
-
Einstellung von Parameter 412 Variable Takt-
frequenz auf LC-Filter [3]
-
Ausgangsfrequenz max. 120 Hz

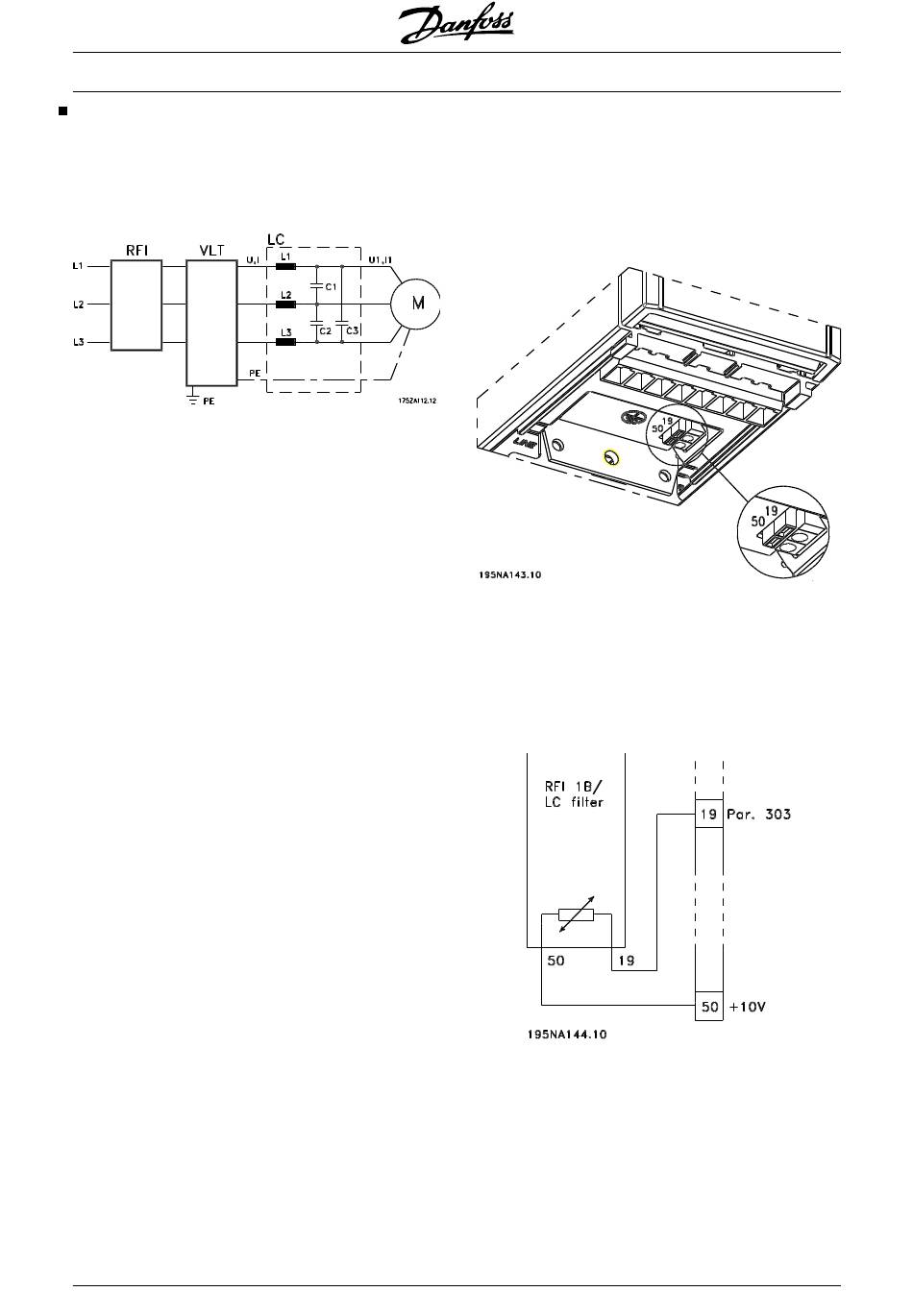

Siehe Zeichnung auf der nächsten Seite.
14
und den auf den Motor
Spitze
MG.27.E3.03 - VLT
Serie VLT
Installation des Thermistors (PTC)
Das Funkentstör-1B/LC-Filter hat einen integrierten
Thermistor (PTC), der bei Übertemperatur anspricht.
Der Frequenzumrichter kann so programmiert wer-
den, dass der Motor stoppt und ein Alarm über ein
Relais oder einen Digitalausgang ausgelöst wird,
wenn der Thermistor angeschlossen ist.
Der Thermistor muss zwischen Klemme 50 (+10 V)
und einem der Digitaleingänge 18, 19, 27 und 29 an-
geschlossen werden.
In Parameter 128 Thermischer Motorschutz wird Ther-
mistor Warnung [1] oder Thermistor Abschalt. [2] ge-
wählt.
Der Thermistor wird folgendermaßen angeschlossen:
®
ist ein eingetragenes Warenzeichen von Danfoss
®
