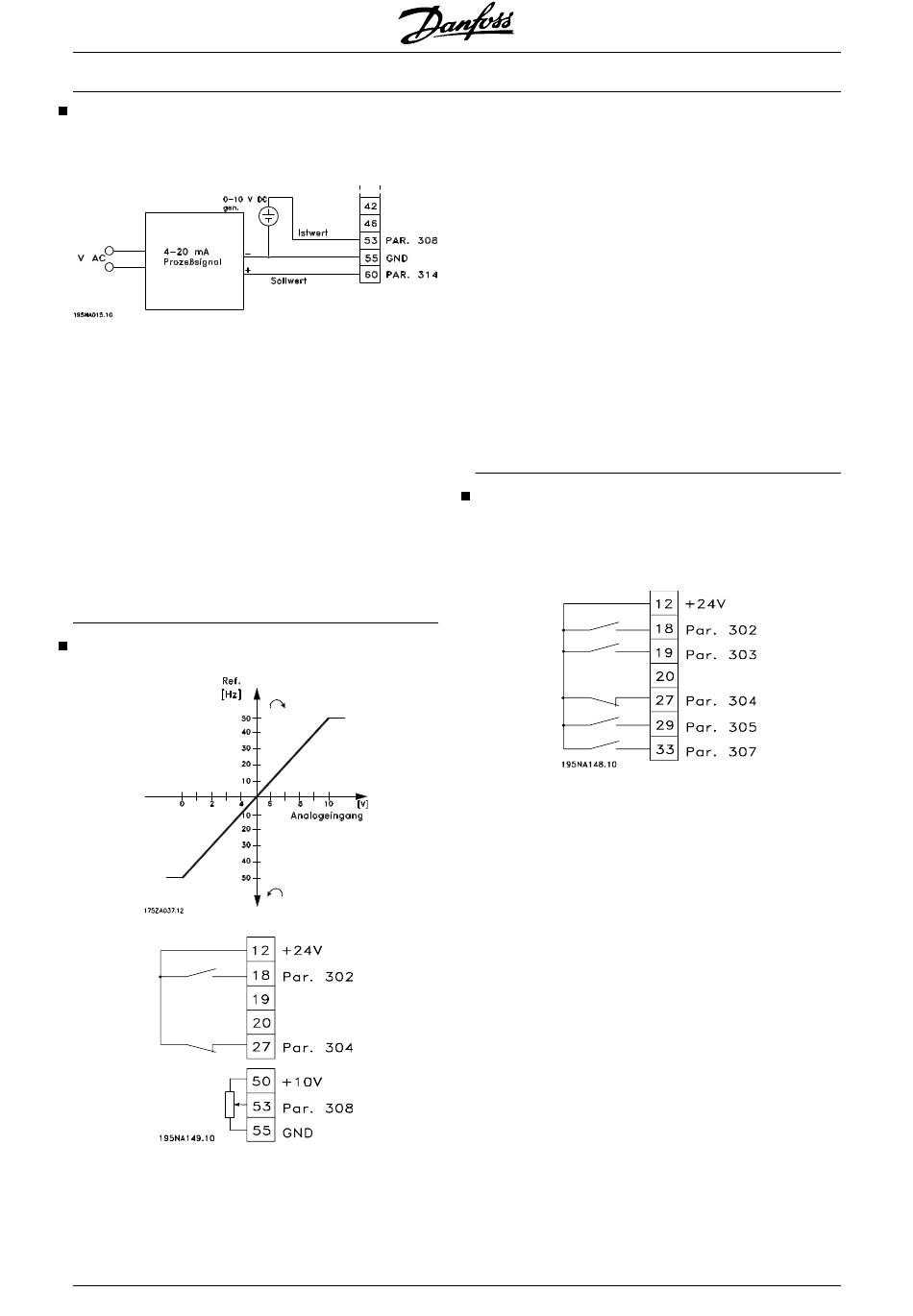

4-20 mA Sollwert
4-20 mA Sollwert an Klemme 60 und Drehzahlistwert-
signal an Klemme 53.
Par. 100 Konfiguration = Drehzahlregelung mit
Istwertrückführung [1]
Par. 308 Analogeingang = Istwert [2]
Par. 309 Klemme 53, min. Skalierung = 0 Volt
Par. 310 Klemme 53, max. Skalierung = 10
Volt
Par. 314 Analogeingang = Sollwert [1]
Par. 309 Klemme 60, min. Skalierung = 4 mA
Par. 310 Klemme 60, max. Skalierung = 20
mA
50 Hz linksdrehend zu 50 Hz rechtsdrehend
Par. 100 Konfiguration = Drehzahlregelung
ohne Istwertrückführung [0]
60
Par. 200 Ausgangsfrequenzbereich = Beide
Richtungen, 0-132 Hz [1]
Par. 203 Sollwertbereich = Min. Sollw. - Max.
Sollw. [0]
Par. 204 Min. Sollwert = - 50 Hz
Par. 205 Max. Sollwert = 50 Hz
Par. 302 Digitaleingang = Start [7]
Par. 304 Digitaleingang = Motorfreilaufstopp
invers [2]
Par. 308 Analogeingang = Sollwert [1]
Par. 309 Klemme 53, min. Skalierung = 0 Volt
Par. 310 Klemme 53, max. Skalierung = 10
Volt
Festsollwerte
Umschaltung zwischen 8 Festsollwerten über zwei di-
gitale Eingänge und Parametersatz 1 und Parameter-
satz 2. Par.
Par. 004 Aktiver Parametersatz = Externe An-
wahl [5]
Par. 204 Min. Sollwert = 0 Hz
Par. 205 Min. Sollwert = 50 Hz
Par. 302 Digitaleingang = Start [7]
Par. 303 Digitaleingang = Parametersatzan-
wahl, lsb [31]
Par. 304 Digitaleingang = Motorfreilaufstopp
invers [2]
Par. 305 Digitaleingang = Festsollwert, lsb
[22]
Par. 307 Digitaleingang = Festsollwert, msb
[23]
®
MG.27.E3.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
®
Serie VLT
2800
