zu 400 V zwischen Phase und Erde an-
geschlossen werden.
Zur richtigen Bemessung des Kabelquerschnitts siehe
Technische Daten. Für weitere Informationen siehe
auch den Abschnitt Galvanische Trennung.

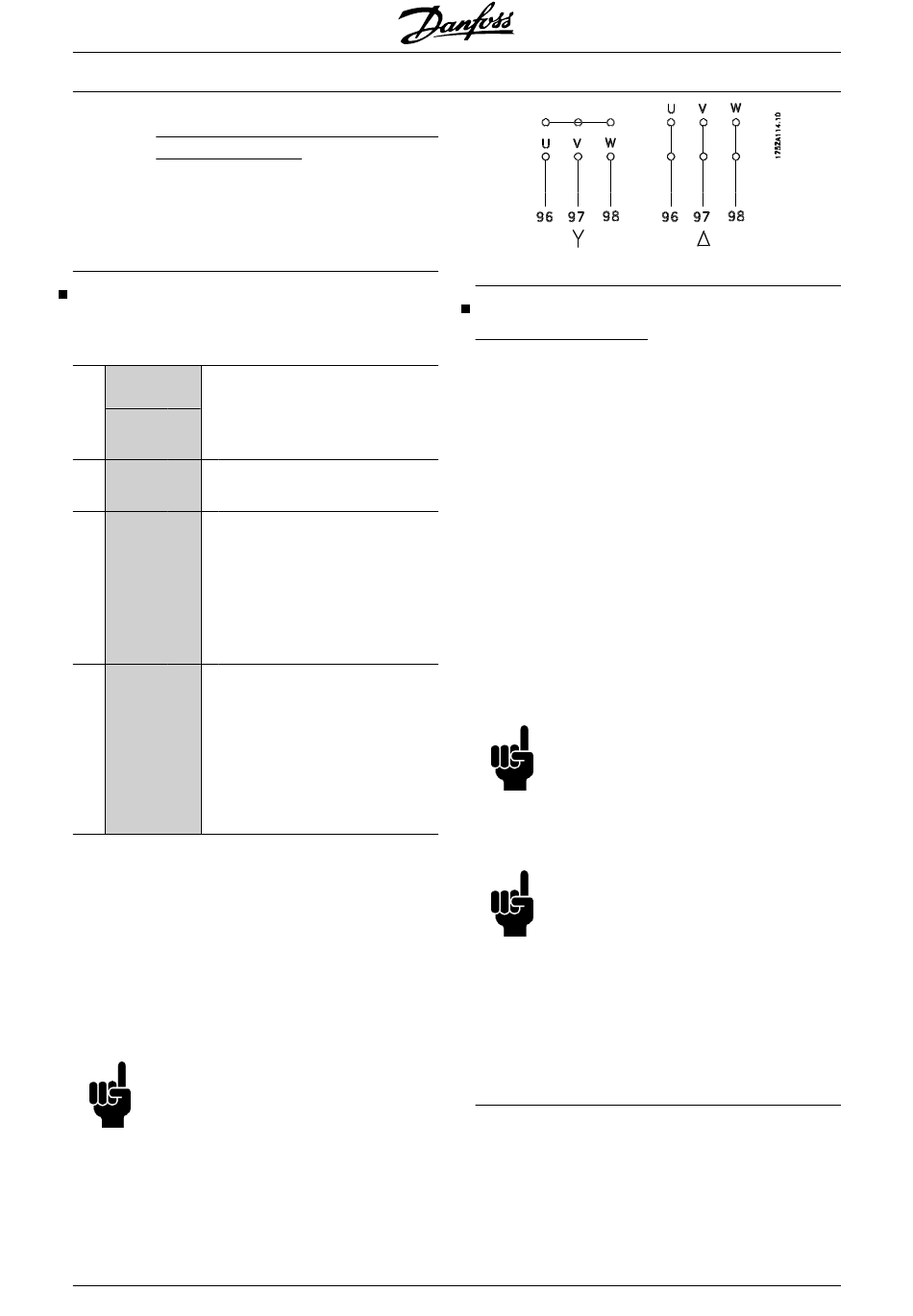

Motoranschluss
Schließen Sie den Motor an die Klemmen 96, 97, 98
und Erde an Klemme 99 an.
Nr. 96 97 98
Motorspannung 0-100 % der
Netzspannung
Anschlussklemmen am Motor
U
V
W
U1
V1
W1
Dreieckschaltung (Anschluss-
W2
U2
V2
klemmen am Motor)
U1 V1 W1
Sternschaltung
klemmen am Motor)
U2, V2, W2 sind miteinander zu
verbinden (optionaler Klem-
menblock)
Nr. PE
Erdanschluss
-
Lei
ter-
An-
sch
lus
s
Hinweise zu korrekten Maßen des Kabelquerschnitts
finden Sie im Kapitel Technische Daten.
Alle dreiphasigen Standard-Asynchronmotoren kön-
nen an den Frequenzumrichter angeschlossen wer-
den. Normalerweise wird für kleine Motoren Stern-
schaltung (230/400 V, Δ/Y) und für große Motoren
Dreieckschaltung (400/690 V, Δ/Y) verwendet. Schal-
tungsart (Stern/Dreieck) und Anschlussspannung sind
auf dem Motor-Typenschild angegeben.
ACHTUNG!
Bei Motoren ohne Phasentrennpapier
oder eine geeignete Isolation, welche für
den Betrieb an einem Zwischenkreisum-
richter benötigt wird, muss ein LC-Filter
am Ausgang des Frequenzumrichters
vorgesehen werden.
52
EMV-Schalter
Erdfreie Netzversorgung:
Wird der Frequenzumrichter von einer isolierten Netz-
stromquelle (IT-Netz) oder TT/TN-S Netz mit geerde-
tem Zweig versorgt, so wird empfohlen, den EMV-
Schalter auf OFF (AUS) zu stellen. Siehe dazu IEC
364-3. Falls optimale EMV-Leistung benötigt wird, pa-
rallele Motoren angeschlossen werden oder das Mo-
torkabel länger als 25 m ist, wird empfohlen, den
Schalter in die Stellung ON (EIN) zu stellen.
(Anschluss-
In der AUS-Stellung sind die internen EMV-Kapazitä-
ten (Filterkondensatoren) zwischen Chassis und Zwi-
schenkreis abgeschaltet, um Schäden am Zwischen-
kreis zu vermeiden und die Erdkapazitätsströme
(gemäß IEC 61800-3) zu verringern.
Beachten Sie bitte auch den Anwendungshinweis VLT
im IT-Netz, MN.90.CX.02. Es ist wichtig, Erdschluss-
Überwachungsgeräte zu verwenden, die zusammen
mit Leistungselektronik einsetzbar sind (IEC 61557-8).
Der neben der Klemme 96 befindliche Schalter Mk9
muss zum Abklemmen des EMV-Filters ausgebaut
werden.
Der EMV-Schalter ist nur für VLT 2880-2882 verfüg-
bar.
®
MG.27.E3.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
®
Serie VLT
2800
ACHTUNG!
Den EMV-Schalter nicht betätigen, wenn
das Gerät an das Netz angeschlossen ist.
Vergewissern Sie sich bitte, dass die
Netzversorgung unterbrochen ist, bevor
Sie den EMV-Schalter betätigen.
ACHTUNG!
Mit dem EMV-Schalter werden die Kon-
densatoren galvanisch von der Masse ge-
trennt.
