Parametersatz 1 enthält die folgenden Festsollwerte:
Par. 215 Festsollwert 1 = 5,00 %
Par. 216 Festsollwert 2 = 10,00 %
Par. 217 Festsollwert 3 = 25,00 %
Par. 218 Festsollwert 4 = 35,00 %
Parametersatz 2 enthält die folgenden Festsollwerte:
Par. 215 Festsollwert 1 = 40,00 %
Par. 216 Festsollwert 2 = 50,00 %
Par. 217 Festsollwert 3 = 70,00%
Par. 218 Festsollwert 4 = 100,00 %
Die Tabelle zeigt die resultierende Ausgangsfrequenz:
Festsoll-
Festsoll-
Parame-
wert, msb
wert, lsb
0
0
0
1
1
0
1
1
0
0
0
1
1
0
1
1
®
MG.27.E3.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
Ausgangsfre-
tersatz-
quenz [Hz]
wahl
0
2.5
0
5
0
10
0
17.5
1
20
1
25
1
35
1
50
®
Serie VLT

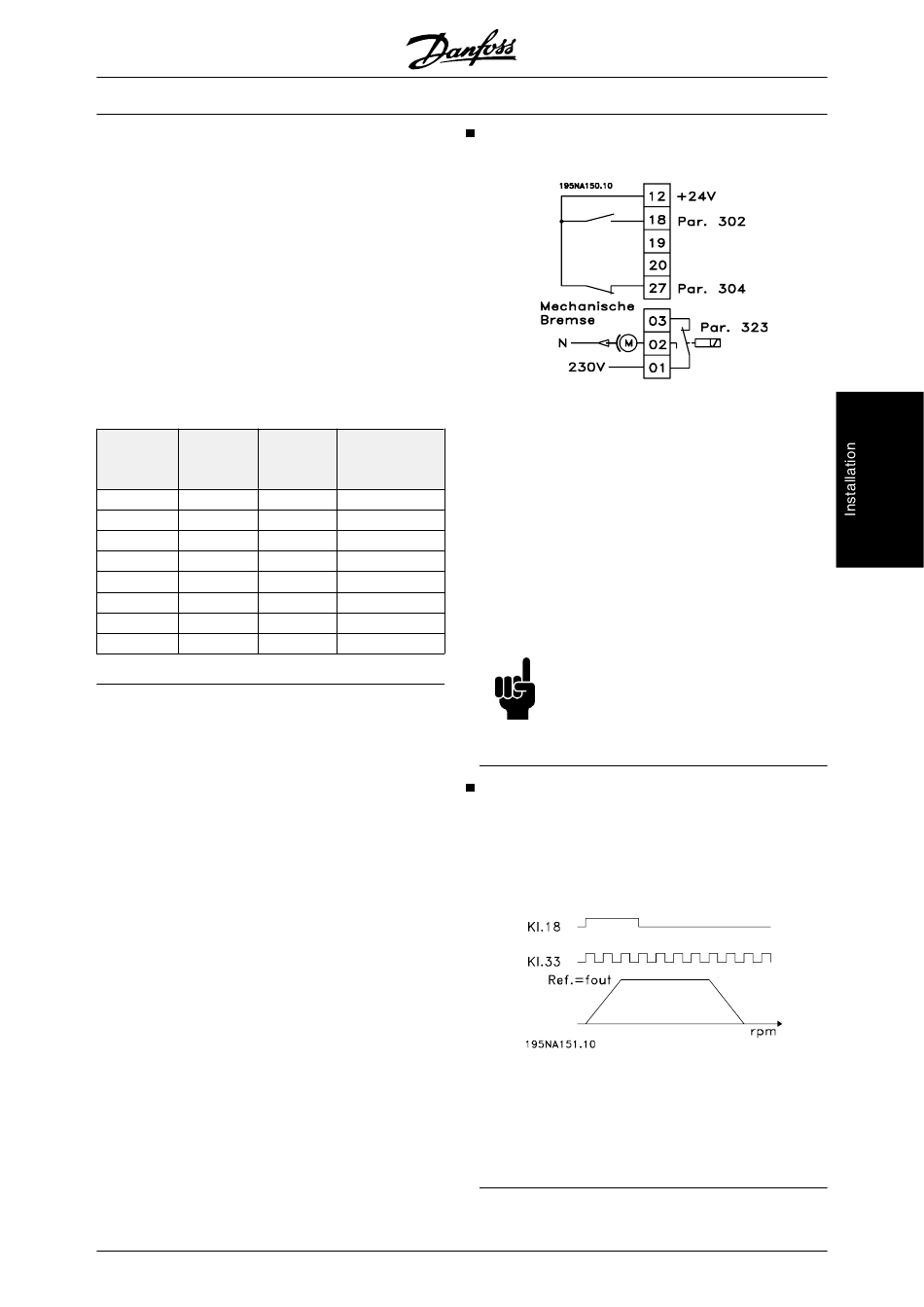

Anschluß der mechanischen Bremse
Verwendung des Relais für 230-VAC-Bremse
Par. 302 Digitaleingang = Start [7]
Par. 304 Digitaleingang = Motorfreilaufstopp
invers [2]
Par. 323 Relaisausgang = Mechanische
Bremssteuerung [25]
Mechanische Bremssteuerung [25] = '0' => Die Bremse
ist geschlossen.
Steuerung mechanische Bremse [25] = '1' => Die Brem-
se ist offen.
Für detailliertere Parametereinstellungen siehe unter
Steuerung der mechanischen Bremse.
ACHTUNG!
Internes Relais nicht für DC-Bremsen
oder Bremsspannungen von mehr als 250
V verwenden.
Zählerstopp über Klemme 33
Das Startsignal (Klemme 18) muss aktiv, d.h. logisch
'1' sein, bis die Ausgangsfrequenz dem Sollwert ent-
spricht. Das Startsignal (Klemme 18 = logisch '0')
muss dann entfernt werden, bevor der Zählerwert in
Parameter 344 den Frequenzumrichter stoppen kann.
Par. 307 Digitaleingang = Puls-Start [30]
Par. 343 Präzise Stoppfunktion = Zählerstopp
mit Reset [1]
Par. 344 Zählerwert = 100000
2800
61
