Anschlussplan
1.1

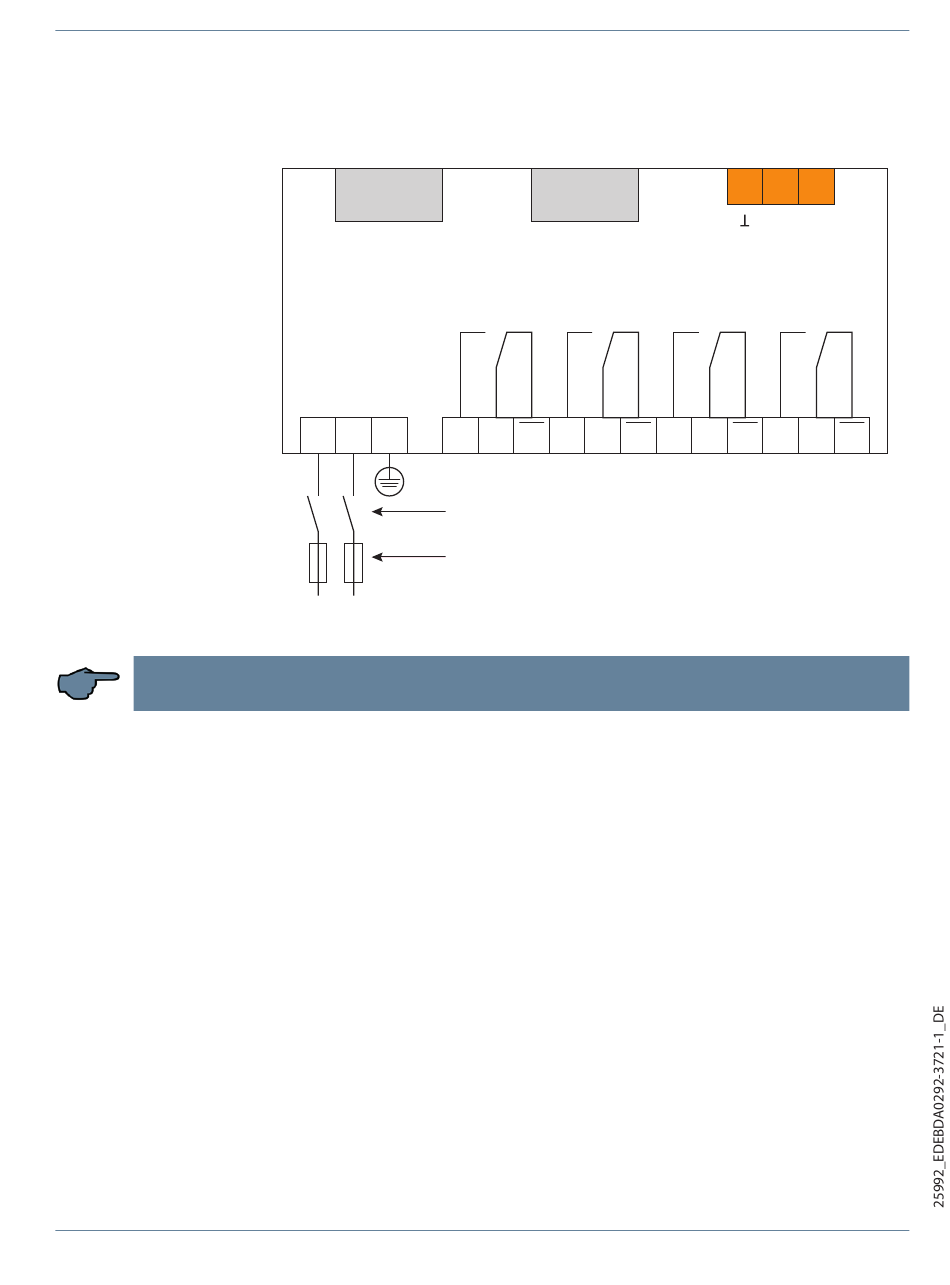

Relaismodul-Anschlussplan
IN/OUT: Module bus/
supply voltage
IN/OUT: Modulbus/
Versorgungsspannung
eBus Interface:
Klemme 93 eBus Ground
Klemme 94 eBus A
Klemme 95 eBus B
eBus Schnittstelle:
Klemme 93 eBus Masse
Klemme 94 eBus A
Klemme 95 eBus B
Drawn switch position
= idle state (Device is voltage-free)
Gezeichnete Schalterstellung
= Ruhestellung
(Gerät ist spannungslos)
supply voltage
see name plate
Versorgungsspannung
siehe Typenschild
HINWEIS
Bei Anschluss von Phase (L1) an Klemme 1 und Neutralleiter (N) an Klemme 2
(Ph-N 100V - 240V +/-10% DC/50Hz/60Hz) sind die Sicherung und der Trenner in der
Zuleitung zu Klemme 2 (N) nicht erforderlich.
Die Sicherung und der Trenner an der Anschlussklemme 2 (N) sind nur bei folgenden
Anschlussvarianten erforderlich:
Wechselspannung:
Gleichspannung:
4
module
Modul
IN
multisio D6-4RO-1 ISO with eBus
multisio D6-4RO-1 ISO mit eBus
A1
Power
Netz
L N
1 2
PE
41
45 41 42 46 42 43 47 43 44 48 44
circuit breaker
Trennvorrichtungen
max. C2 automat
max. C2 Automat
max. 1 A slow-blow
F1 F2
max. 1A träge
Klemme 1 (L1) und Klemme 2 (L2):
US1 Phase-Phase 100V - 240V +/-10% 50Hz/60 Hz
Klemme 1 (+) und Klemme 2 (-):
US1 100V - 240V +/-10% DC
module
Modul
93 94 95
OUT
A2
A3
module
Modul
A
B
A4
V1.00
