- Seite 1 FABRIKAUTOMATION HANDBUCH VBA-2A-KE5-IL/UL, VBA-4A-KE5-IJL/UJL AS-Interface-Analogmodule Spec 2.1...
- Seite 2 VBA-2A-KE5-IL/UL, VBA-4A-KE5-IJL/UJL Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elek- troindustrie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e.V. in ihrer neusten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt".
-
Seite 3: Inhaltsverzeichnis
UL Information..................6 Produktbeschreibung ..............7 Bestimmungsgemäße Verwendung ........... 7 Anzeigen und Bedienelemente............7 Anschlüsse ................... 9 Konfiguration der Ausgangsfunktion am VBA-2A-KE5-IL/UL..9 Konfiguration der Ausgangsfunktion am VBA-4A-KE5-IJL/UJL..10 Rücksetzen/Neustart der automatischen Erkennung ....11 Installation................. 12 Lagern und Transportieren ............... 12 Auspacken .................. -
Seite 4: Einleitung
VBA-2A-KE5-IL/UL, VBA-4A-KE5-IJL/UJL Einleitung Einleitung Inhalt des Dokuments Dieses Dokument beinhaltet Informationen, die Sie für den Einsatz Ihres Produkts in den zutreffenden Phasen des Produktlebenszyklus benötigen. Dazu können zählen: Produktidentifizierung Lieferung, Transport und Lagerung Montage und Installation Inbetriebnahme und Betrieb Instandhaltung und Reparatur Störungsbeseitigung... -
Seite 5: Verwendete Symbole
VBA-2A-KE5-IL/UL, VBA-4A-KE5-IJL/UJL Einleitung Verwendete Symbole Dieses Dokument enthält Symbole zur Kennzeichnung von Warnhinweisen und von informativen Hinweisen. Warnhinweise Sie finden Warnhinweise immer dann, wenn von Ihren Handlungen Gefahren ausgehen können. Beachten Sie unbedingt diese Warnhinweise zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden. -
Seite 6: Zertifikate Und Zulassungen
VBA-2A-KE5-IL/UL, VBA-4A-KE5-IJL/UJL Zertifikate und Zulassungen Zertifikate und Zulassungen UL Information Technical Data and Environmental Conditions This device is for indoor use only. This device may be operated in altitudes up to 2000 m. The ambient temperature range is from -25 °C to +70 °C. -
Seite 7: Produktbeschreibung

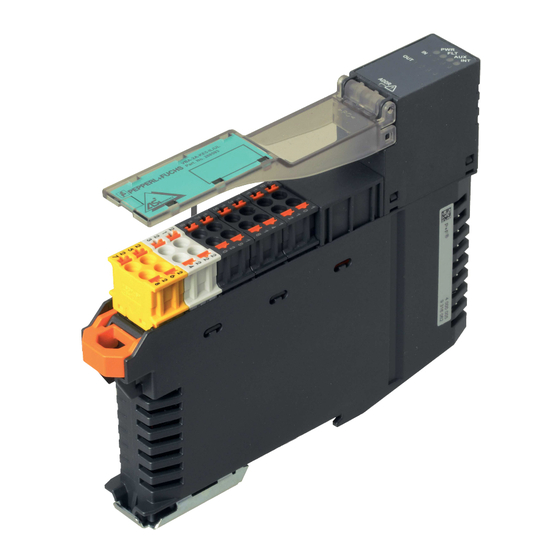

Produktbeschreibung Produktbeschreibung Bestimmungsgemäße Verwendung Das VBA-2A-KE5-IL/UL verfügt über 2 analoge Ausgänge. Die Ausgänge können als Stromausgänge (0 mA ... 20 mA) oder als Spannungsausgänge (0 V ... 10 V) konfiguriert werden. Im Auslieferungszustand sind die Ausgänge als Stromausgänge konfiguriert. Die Versorgung der Ausgänge erfolgt über die externe Hilfsspannung. - Seite 8 VBA-2A-KE5-IL/UL, VBA-4A-KE5-IJL/UJL Produktbeschreibung Anzeige-LED LED PWR AS–Interface–Spannung; LED grün Grün: Status OK Grün blinkend: Adresse 0 bzw. Peripheriefehler LED FAULT Fehleranzeige; LED rot Rot: Kommunikationsfehler bzw. Adresse ist 0 Rot blinkend: Peripheriefehler LED AUX Externe Hilfsspannung U ; Dual-LED grün/rot Grün: Spannung OK...
-
Seite 9: Anschlüsse
AUX+ Hilfsspannung; beide Anschlussklemmen AUX+ und beide AUX- Anschlussklemmen AUX– sind im Klemmenblock gebrückt. Konfiguration der Ausgangsfunktion am VBA-2A-KE5-IL/UL Nutzen Sie die Parameterbits P1 und P3 oder 2 Drahtbrücken CON1 und CON2, um die Funktion der Ausgänge zu konfigurieren. Hinweis! Verwendung von Drahtbrücken... -
Seite 10: Konfiguration Der Ausgangsfunktion Am Vba-4A-Ke5-Ijl/Ujl
VBA-2A-KE5-IL/UL, VBA-4A-KE5-IJL/UJL Produktbeschreibung O1 Spannungsausgang, O2 Stromausgang Parameterbits: P1=0; P3=1 Drahtbrücken: CON1 CON- CON2 CON- O1 Stromausgang, O2 Spannungsausgang Parameterbits: P1=1; P3=0 Drahtbrücken: CON1 CON- CON2 CON- 2 x Spannungsausgänge Parameterbits: P1=0; P3=0 Drahtbrücken: CON1 CON- CON2 CON- Hinweis! Verbinden Sie niemals die Anschlüsse CON1, CON2 und CON– mit externen Potenzialen! Maximal zulässige Länge der Drahtbrücke: ≤... -
Seite 11: Automatische Erkennung
VBA-2A-KE5-IL/UL, VBA-4A-KE5-IJL/UJL Produktbeschreibung Drahtbrücken: CON1 CON- CON2 CON- Automatische Erkennung Parameterbits: P1=1; P3=1->0 Drahtbrücken: CON1 CON- CON2 CON- Ein Prüfsignal ermittelt den Eingangswiderstand eines angeschlossenen Aktuators. Ist der gemessene Eingangswiderstand > ca. 2 kΩ, wird der entsprechende Ausgang als Spannungsausgang konfiguriert. -
Seite 12: Installation
Bewahren Sie die Originalverpackung für den Fall auf, dass das Gerät zu einem späteren Zeitpunkt eingelagert oder verschickt werden muss. Bei Fragen wenden Sie sich an Pepperl+Fuchs. Montage Sie montieren das Modul, indem Sie es auf eine 35–mm–Tragschiene aufschnappen lassen. -
Seite 13: Anschluss Aktuatoren
VBA-2A-KE5-IL/UL, VBA-4A-KE5-IJL/UJL Installation Anschluss Aktuatoren An das VBA-4E-KE5-IL können Sie 2–Draht, 3–Draht– und 4–Draht-Sensoren anschließen. Für verschiedene Anschlussmöglichkeiten, siehe Abbildung 4.2 auf Seite 13 und siehe Abbildung 4.3 auf Seite 13. Aktuatorversorgung über das Modul aus AS-Interface (nur VBA-4A-KE5-IJL/UJL) oder... -
Seite 14: Inbetriebnahme
Die Übertragung des Datenwerts erfolgt nach AS-Interface-Profil 7.3. Parametrierung Folgende Parameter können Sie einstellen. Programmieren Sie die Parameter mit einem AS- Interface Master, mit den AS-i-Control Tools VAZ-SW-ACT32 von Pepperl+Fuchs oder mit dem Handheld VBP-HH1-V3.0. Parameter P0: Watchdog Default-Wert P0=1, aktiv Mit dem Parameter P0 aktivieren Sie die interne Überwachungsfunktion "watchdog". - Seite 15 Parameter P3: Ausgangsmodus O2 bzw. Automatikmodus Default-Wert P3=1 Mit dem Parameter P3 wählen Sie den Ausgangsmodus der Analogausgänge. VBA-2A-KE5-IL/UL: Der Parameter P3 wählt zwischen Strommodus und Spannungsmodus für den Ausgang O2. VBA-4A-KE5-IJL/UJL: Der Parameter P3 aktiviert die automatische Lasterkennung (Automatikmodus) für die Ausgänge O1 ... O4.
- Seite 16 VBA-2A-KE5-IL/UL, VBA-4A-KE5-IJL/UJL Inbetriebnahme Einstellung über Parameter / Drahtbrücken Parameter VBA-4A-KE5-IJL/UJL VBA-2A-KE5-IL/UL Drahtbrücken Ausgangsmodus Ausgangsmodus 4 x Stromausgang 2 x Stromausgang 4 x Spannungsausgang O1 Spannungs- / O2 CON1 CON- Stromausgang CON2 CON- Automatikmodus O1 Strom- / O2 Spannungsausgang reserviert 2 x Spannungsausgang...
-
Seite 17: Störungsbeseitigung
VBA-2A-KE5-IL/UL, VBA-4A-KE5-IJL/UJL Störungsbeseitigung Störungsbeseitigung Ursachen und Beseitigung eines Peripheriefehlers Ein Peripheriefehler (P-Fault) wird durch wechselseitiges Blinken der LED PWR und der LED FAULT angezeigt. Es gibt verschiedene Ursachen und Lösungen für Peripheriefehler. Ursache Lösung Drahtbruch am Stromausgang Verbindung zum Aktuator kontrollieren... -
