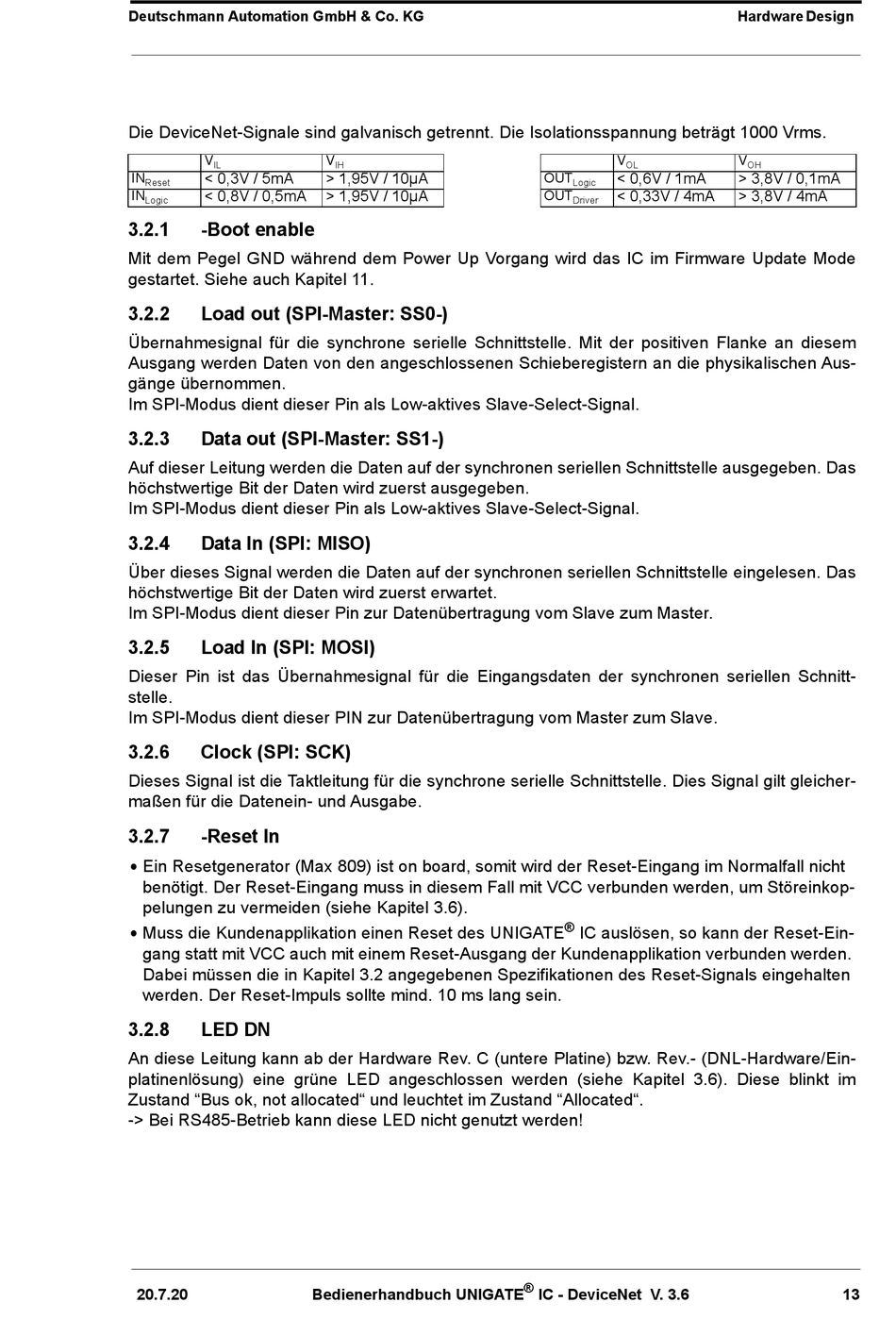

Deutschmann Automation GmbH & Co. KG
Die DeviceNet-Signale sind galvanisch getrennt. Die Isolationsspannung beträgt 1000 Vrms.
V
IL
IN
< 0,3V / 5mA
Reset
< 0,8V / 0,5mA
IN
Logic
3.2.1
-Boot enable
Mit dem Pegel GND während dem Power Up Vorgang wird das IC im Firmware Update Mode
gestartet. Siehe auch Kapitel 11.
3.2.2
Load out (SPI-Master: SS0-)
Übernahmesignal für die synchrone serielle Schnittstelle. Mit der positiven Flanke an diesem
Ausgang werden Daten von den angeschlossenen Schieberegistern an die physikalischen Aus-
gänge übernommen.
Im SPI-Modus dient dieser Pin als Low-aktives Slave-Select-Signal.
3.2.3
Data out (SPI-Master: SS1-)
Auf dieser Leitung werden die Daten auf der synchronen seriellen Schnittstelle ausgegeben. Das
höchstwertige Bit der Daten wird zuerst ausgegeben.
Im SPI-Modus dient dieser Pin als Low-aktives Slave-Select-Signal.
3.2.4
Data In (SPI: MISO)
Über dieses Signal werden die Daten auf der synchronen seriellen Schnittstelle eingelesen. Das
höchstwertige Bit der Daten wird zuerst erwartet.
Im SPI-Modus dient dieser Pin zur Datenübertragung vom Slave zum Master.
3.2.5
Load In (SPI: MOSI)
Dieser Pin ist das Übernahmesignal für die Eingangsdaten der synchronen seriellen Schnitt-
stelle.
Im SPI-Modus dient dieser PIN zur Datenübertragung vom Master zum Slave.
3.2.6
Clock (SPI: SCK)
Dieses Signal ist die Taktleitung für die synchrone serielle Schnittstelle. Dies Signal gilt gleicher-
maßen für die Datenein- und Ausgabe.
3.2.7
-Reset In
•
Ein Resetgenerator (Max 809) ist on board, somit wird der Reset-Eingang im Normalfall nicht
benötigt. Der Reset-Eingang muss in diesem Fall mit VCC verbunden werden, um Störeinkop-
pelungen zu vermeiden (siehe Kapitel 3.6).
•
Muss die Kundenapplikation einen Reset des UNIGATE
gang statt mit VCC auch mit einem Reset-Ausgang der Kundenapplikation verbunden werden.
Dabei müssen die in Kapitel 3.2 angegebenen Spezifikationen des Reset-Signals eingehalten
werden. Der Reset-Impuls sollte mind. 10 ms lang sein.
3.2.8
LED DN
An diese Leitung kann ab der Hardware Rev. C (untere Platine) bzw. Rev.- (DNL-Hardware/Ein-
platinenlösung) eine grüne LED angeschlossen werden (siehe Kapitel 3.6). Diese blinkt im
Zustand "Bus ok, not allocated" und leuchtet im Zustand "Allocated".
-> Bei RS485-Betrieb kann diese LED nicht genutzt werden!
20.7.20
V
IH
> 1,95V / 10µA
> 1,95V / 10µA
Bedienerhandbuch UNIGATE
V
OL
OUT
< 0,6V / 1mA
Logic
< 0,33V / 4mA
OUT
Driver
®
IC auslösen, so kann der Reset-Ein-
®
IC - DeviceNet V. 3.6
Hardware Design
V
OH
> 3,8V / 0,1mA
> 3,8V / 4mA
13
