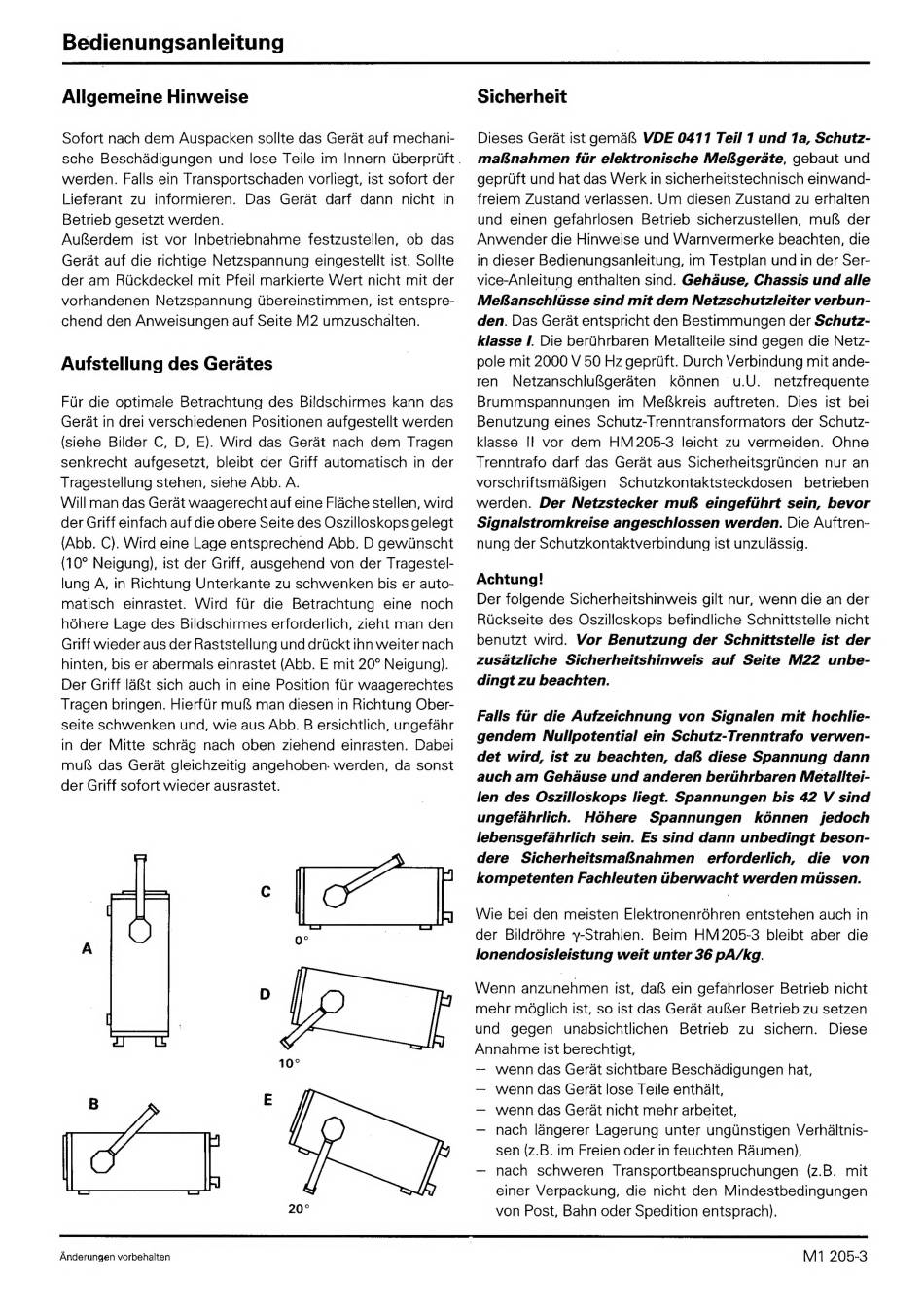

Allgemeine Hinweise
Sofort nach dem Auspacken sollte das Gerat auf mechani-
sche Beschdadigungen und lose Teile im Innern Uberprtft .
werden. Falls ein Transportschaden vorliegt, ist sofort der
Lieferant zu informieren. Das Gerat darf dann nicht in
Betrieb gesetzt werden.
Auferdem ist vor Inbetriebnahme festzustellen, ob das
Gerat auf die richtige Netzspannung eingestellt ist. Sollte
der am Ruckdeckel mit Pfeil markierte Wert nicht mit der
vorhandenen Netzspannung tbereinstimmen, ist entspre-
chend den Anweisungen auf Seite M2 umzuschalten.
Aufstellung des Gerates
Fur die optimale Betrachtung des Bildschirmes kann das
Gerat in drei verschiedenen Positionen aufgestellt werden
(siehe Bilder C, D, E). Wird das Gerat nach dem Tragen
senkrecht aufgesetzt, bleibt der Griff automatisch in der
Tragestellung stehen, siehe Abb. A.
Will man das Gerat waagerecht auf eine Flache stellen, wird
der Griff einfach auf die obere Seite des Oszilloskops gelegt
(Abb. C). Wird eine Lage entsprechend Abb. D gewUnscht
(10° Neigung), ist der Griff, ausgehend von der Tragestel-
lung A, in Richtung Unterkante zu schwenken bis er auto-
matisch einrastet. Wird fur die Betrachtung eine noch
hdéhere Lage des Bildschirmes erforderlich, zieht man den
Griff wieder aus der Raststellung und driickt ihn weiter nach
hinten, bis er abermals einrastet (Abb. E mit 20° Neigung).
Der Griff lat sich auch in eine Position flr waagerechtes
Tragen bringen. HierfUr muf& man diesen in Richtung Ober-
seite schwenken und, wie aus Abb. B ersichtlich, ungefahr
in der Mitte schrag nach oben ziehend einrasten. Dabel
muls das Gerat gleichzeitig angehoben- werden, da sonst
der Griff sofort wieder ausrastet.
O°
5
10°
hi
Ay"
Sicherheit
Dieses Gerat ist gemma VDE 0411 Teil 1 und 1a, Schutz-
mafnahmen fir elektronische MeBgerate, gebaut und
gepruft und hat das Werk in sicherheitstechnisch einwana-
freiem Zustand verlassen. Um diesen Zustand zu erhalten
und einen gefahrlosen Betrieb sicherzustellen, mufS der
Anwender die Hinweise und Warnvermerke beachten, die
in dieser Bedienungsanleitung, im Testplan und in der Ser-
vice-Anleitung enthalten sind. Gehause, Chassis und alle
MeBanschlisse sind mit dem Netzschutzleiter verbun-
den. Das Gerat entspricht den Bestimmungen der Schutz-
klasse I. Die berUhrbaren Metallteile sind gegen die Netz-
pole mit 2000 V 50 Hz geprtift. Durch Verbindung mit ande-
ren Netzanschlu&geréten kénnen u.U. netzfrequente
Brummspannungen im Mef&kreis auftreten. Dies Ist bel
Benutzung eines Schutz-Trenntransformators der Schutz-
klasse If vor dem HM 205-3 leicht zu vermeiden. Ohne
Trenntrafo darf das Gerat aus Sicherheitsgrinden nur an
vorschriftsmaBigen Schutzkontaktsteckdosen betrieben
werden. Der Netzstecker mu eingeftihrt sein, bevor
Signalstromkreise angeschlossen werden. Die Auftren-
nung der Schutzkontaktverbindung Ist unzulassig.
Achtung!
Der folgende Sicherheitshinweis gilt nur, wenn die an der
Riickseite des Oszilloskops befindliche Schnittstelle nicht
benutzt wird. Vor Benutzung der Schnittstelle ist der
zusatzliche Sicherheitshinweis auf Seite M22 unbe-
dingt zu beachten.
Falls fur die Aufzeichnung von Signalen mit hochlie-
gendem WNullpotential ein Schutz-Trenntrafo verwen-
det wird, ist zu beachten, daf& diese Spannung dann
auch am Gehdause und anderen bertihrbaren Metalltei-
len des Oszilloskops liegt. Spannungen bis 42 V sind
ungefahrlich. Hohere Spannungen konnen jedoch
lebensgefahrlich sein. Es sind dann unbedingt beson-
dere SicherheitsmaBnahmen erforderlich, die von
kompetenten Fachleuten dberwacht werden missen.
Wie bei den meisten Elektronenréhren entstehen auch in
der Bildréhre y-Strahlen. Beim HM205-3 bleibt aber die
lonendosisleistung weit unter 36 pA/kg.
Wenn anzunehmen ist, da ein gefahrloser Betrieb nicht
mehr méglich ist, so ist das Gerat aufer Betrieb zu setzen
und gegen unabsichtlichen Betrieb zu sichern. Diese
Annahme ist berechtigt,
— wenn das Gerat sichtbare Beschadigungen hat,
— wenn das Gerat lose Teile enthalt,
— wenn das Gerat nicht mehr arbeitet,
— nach langerer Lagerung unter unglnstigen Verhaltnis-
sen (z.B. im Freien oder in feuchten Raumen),
— nach schweren Transportbeanspruchungen (z.B. mit
einer Verpackung, die nicht den Mindestbedingungen
von Post, Bahn oder Spedition entsprach).
Anderungen vorbehalten
M1 205-3
